本技術涉及觸摸屏貼合，特別是涉及一種適應多種tp外形的泡棉保壓治具。

背景技術：

1、目前tp(觸摸屏)背面客戶要求加貼雙面粘泡棉的產品，基本都有保壓要求。保壓是雙面粘泡棉粘結的重要一步。在保壓過程中，泡棉膠能夠充分發揮其黏合作用，確保各個部位的膠水充分粘合。如果沒有充分的保壓，則會導致制品不牢固，容易脫落或開裂等問題。對于保壓也有相關的條件要求，比如保壓面積，保壓壓力、壓強等。為了提高產線做貨效率，本專利提出一種保壓治具，能大大方便操作生產與提高生產效率。

技術實現思路

1、本實用新型目的是針對背景技術中存在的問題，提出一種適應多種tp外形的泡棉保壓治具，能夠適配多種規格的觸摸屏蓋板外形，這樣省去切換專用治具的時間；而在按壓時因為有限定高度的存在，操作時可由技術人員調節好對應的高度與壓力，操作員可放心大膽的使用垂直裝置按壓，而不用擔心將產品壓壞，大大提高操作速度。

2、本實用新型的技術方案，一種適應多種tp外形的泡棉保壓治具，包括垂直按壓裝置、底盒、面板、壓板和定位塊；

3、面板設置在底盒上，貼合泡棉的觸摸屏放置在面板上；定位塊設置在面板上，手動將定位塊的高度調整至合適位置處；

4、底盒的左右兩側分別設置至少兩組垂直的導桿；底盒的上方設置壓板和限位塊，限位塊位于壓板上方；

5、垂直按壓裝置沿著導桿上下運動；帶動限位塊和壓板向下運動，對放置在面板上的貼合泡棉的觸摸屏擠壓，將泡棉與觸摸屏貼合緊密。

6、優選的，限位塊的前端設置支腳，支腳垂直設置在壓板上。

7、優選的，導桿從壓板和限位塊中穿過；限位塊的內部設置彈性件，且彈性件套在導桿的外周上，彈性件的頂部與導桿連接；限位塊相對于導桿向下滑動時，彈性件保持拉伸狀態。

8、優選的，限位塊的中部設置連桿，連桿的外周上安裝調節螺母；垂直按壓裝置的底部中間位置設置套管，套管套裝在連桿上，相對于連桿上下運動；當套管與調節螺母抵接后則形成限位結構。

9、優選的，面板上設置至少兩條縱向滑軌和兩條橫向滑軌；縱向滑軌上設置縱向擋件，橫向滑軌上設置橫向擋件；縱向擋件橫向擋件分別相對于縱向滑軌、橫向滑軌滑動。

10、優選的，縱向擋件和橫向擋件上均預留螺紋孔，使用螺栓與螺紋孔螺紋配合連接，使縱向擋件和橫向擋件在面板上固定住。

11、優選的，縱向擋件和橫向擋件形成阻擋結構，對放置在面板上的貼合泡棉的觸摸屏進行限位。

12、優選的，定位塊為調節螺栓，通過轉動調節螺栓調節限位高度。

13、優選的，定位塊為圓柱體或立方體硬質支撐塊。

14、優選的，定位塊的高度調節為(x+y-b/2)±0.03mm的高度；其中x為觸摸屏的整體厚度，y為泡棉壓縮前的厚度；b為泡棉被壓縮的厚度。

15、與現有技術相比，本實用新型具有如下有益的技術效果：

16、本實用新型通過設置在面板上設置可調節位置的擋件，針對不同型號的觸摸屏均可以適用，這樣省去切換專用治具的時間；本實用新型在面板上設置定位塊，定位塊高度可以調節或提前定制指定高度的產品；使其在使用時，操作員可放心大膽的使用垂直裝置按壓，而不用擔心將產品壓壞，大大提高操作速度。本實用新型能夠方便的將泡棉與觸摸屏保壓貼合，保證貼合效果的同時不會損壞觸摸屏。

技術特征：

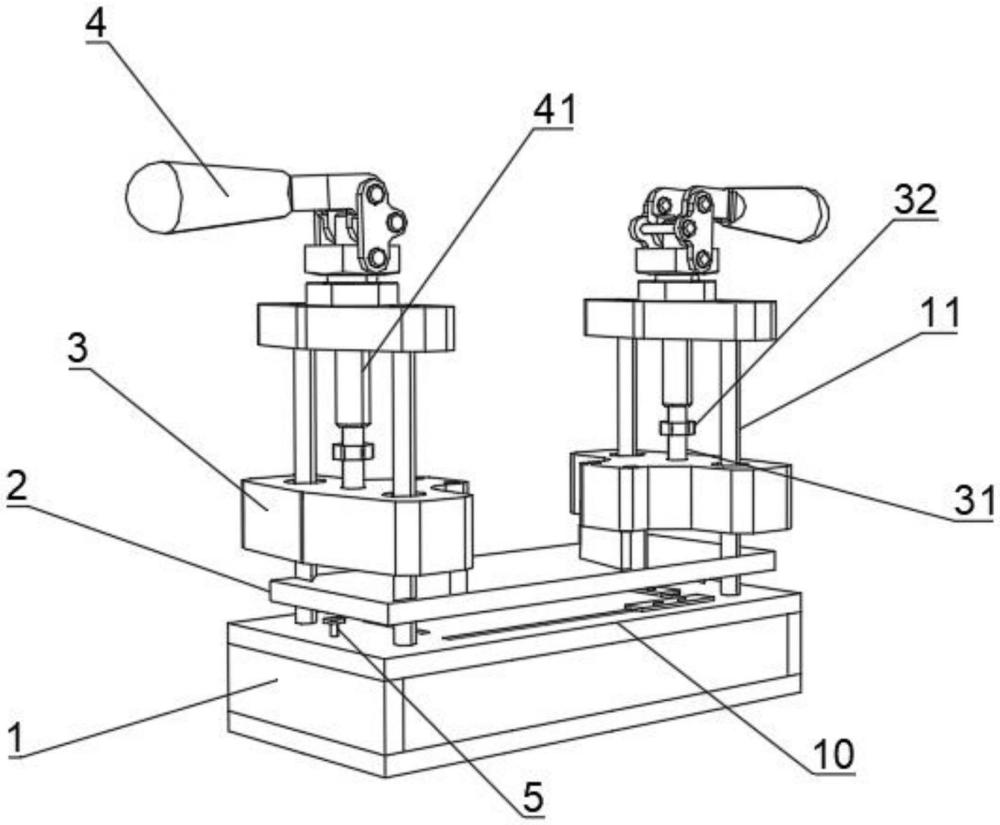

1.一種適應多種tp外形的泡棉保壓治具，其特征在于，包括垂直按壓裝置(4)、底盒(1)、面板(10)、壓板(2)和定位塊(5)；

2.根據權利要求1所述的適應多種tp外形的泡棉保壓治具，其特征在于，限位塊(3)的前端設置支腳，支腳垂直設置在壓板(2)上。

3.根據權利要求1所述的適應多種tp外形的泡棉保壓治具，其特征在于，導桿(11)從壓板(2)和限位塊(3)中穿過；限位塊(3)的內部設置彈性件，且彈性件套在導桿(11)的外周上，彈性件的頂部與導桿(11)連接；限位塊(3)相對于導桿(11)向下滑動時，彈性件保持拉伸狀態。

4.根據權利要求1所述的適應多種tp外形的泡棉保壓治具，其特征在于，限位塊(3)的中部設置連桿(31)，連桿(31)的外周上安裝調節螺母(32)；垂直按壓裝置(4)的底部中間位置設置套管(41)，套管(41)套裝在連桿(31)上，相對于連桿(31)上下運動；當套管(41)與調節螺母(32)抵接后則形成限位結構。

5.根據權利要求1所述的適應多種tp外形的泡棉保壓治具，其特征在于，面板(10)上設置至少兩條縱向滑軌(7)和兩條橫向滑軌(6)；縱向滑軌(7)上設置縱向擋件(8)，橫向滑軌(6)上設置橫向擋件(9)；縱向擋件(8)橫向擋件(9)分別相對于縱向滑軌(7)、橫向滑軌(6)滑動。

6.根據權利要求5所述的適應多種tp外形的泡棉保壓治具，其特征在于，縱向擋件(8)和橫向擋件(9)上均預留螺紋孔，使用螺栓與螺紋孔螺紋配合連接，使縱向擋件(8)和橫向擋件(9)在面板(10)上固定住。

7.根據權利要求5所述的適應多種tp外形的泡棉保壓治具，其特征在于，縱向擋件(8)和橫向擋件(9)形成阻擋結構，對放置在面板(10)上的貼合泡棉的觸摸屏進行限位。

8.根據權利要求1所述的適應多種tp外形的泡棉保壓治具，其特征在于，定位塊(5)為調節螺栓，通過轉動調節螺栓調節限位高度。

9.根據權利要求1所述的適應多種tp外形的泡棉保壓治具，其特征在于，定位塊(5)為圓柱體或立方體硬質支撐塊。

10.根據權利要求1所述的適應多種tp外形的泡棉保壓治具，其特征在于，定位塊的(5)高度調節為(x+y-b/2)±0.03mm的高度；其中x為觸摸屏的整體厚度，y為泡棉壓縮前的厚度；b為泡棉被壓縮的厚度。

技術總結
本技術涉及觸摸屏貼合技術領域，特別是涉及一種適應多種TP外形的泡棉保壓治具。其包括垂直按壓裝置、底盒、面板、壓板和定位塊；面板設置在底盒上，貼合泡棉的觸摸屏放置在面板上；定位塊設置在面板上，手動將定位塊的高度調整至合適位置處；底盒的左右兩側分別設置至少兩組垂直的導桿；底盒的上方設置壓板和限位塊，限位塊位于壓板上方；垂直按壓裝置沿著導桿上下運動；帶動限位塊和壓板向下運動，對放置在面板上的貼合泡棉的觸摸屏擠壓，將泡棉與觸摸屏貼合緊密。本技術能夠適配多種規格的觸摸屏蓋板外形，這樣省去切換專用治具的時間，操作員可放心大膽的使用垂直裝置按壓，而不用擔心將產品壓壞，大大提高操作速度。

技術研發人員：黃世盛,張濤濤,貝國興
受保護的技術使用者：信利光電股份有限公司
技術研發日：20240712
技術公布日：2025/4/28
