本技術涉及3d打印，更具體地說，本技術涉及一種服裝3d打印裝置。

背景技術：

1、服飾3d打印裝置，即快速成形技術的一種機器，它是一種數字模型文件為基礎，運用特殊蠟材、粉末狀金屬或塑料等可粘合材料，通過打印一層層的粘合材料來制造三維的物體。現階段三維打印機被用來制造產品。逐層打印的方式來構造物體的技術。3d打印機的原理是把數據和原料放進3d打印機中，機器中的噴繪機構會將絲狀的熱熔性材料從噴嘴噴射出來，從而在工作臺上形成立體的物品。

2、但是，在3d打印過程中，工作臺的表面通常會粘附有材料顆粒、材料粉塵等廢料，若不及時清理，則會影響整個工作臺的平整度，導致下一次打印出的產品質量較低，通過人工清理，又增大了工作人員的勞動強度，且清理效率較低，

3、授權公告號為cn220262028u的中國專利公開了一種3d打印裝置，該裝置通過電機帶動第一螺紋桿和第二螺栓桿轉動進而使活動條活動，以使橡膠條和刮條對降至安裝槽內的工作臺進行清理，保證工作臺上端的平整度，避免因工作臺上端廢料粘附影響產品的打印，且使用方便，節省了人工和時間成本，提高了打印效率。

4、但是在實際使用時，在長時間使用過后刮條會老化，而刮條又是固定在擦條內部，更換刮條時，需要拆除設備，更換掉整個擦條部分，比較麻煩，且浪費了人力物力。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種服裝3d打印裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種服裝d打印裝置，包括上箱體，所述上箱體內壁安裝有打印機構，所述上箱體底部固定連接有下箱體，所述上箱體內壁底部貫穿開設有抬升口，所述下箱體內壁設置有刮除機構和收集機構，且刮除機構設置在收集機構上方；

3、所述刮除機構包括兩個轉動設置在下箱體內壁的螺紋桿，兩個所述螺紋桿之間螺紋穿設有滑動條，所述滑動條底部活動卡接有卡座，所述卡座底部固定連接有橡膠條，所述卡座表面貫穿開設有加壓槽，所述加壓槽內部設置有彈片，且所述彈片與加壓槽內壁頂部固定連接；

4、所述彈片底部設置有刮刀，且刮刀與加壓槽內壁滑動卡接，刮刀一端延伸至橡膠條底部，所述刮刀兩端開設有兩個對稱的穿行孔，所述卡座兩側均開設有兩個固定孔，所述滑動條和刮刀內部設置有兩個固定螺栓，所述固定螺栓穿過固定孔和穿行孔延伸至卡座一側，且固定螺栓與固定孔螺紋連接，所述固定螺栓一側螺紋連接有轉動螺母。

5、為了裝置能夠噴出原料打印服飾，優選地，所述打印機構包括設置在上箱體內壁頂部的移動軸，所述移動軸底部設置有噴頭。

6、為了能夠吸收刮除的材料顆粒，優選地，所述收集機構包括兩個設置在下箱體內腔底部的收集箱，所述收集箱內部設置有海綿，所述收集箱一側設置有導流風扇。

7、為了滑動條能夠穩定的運動起來，優選地，其中一個所述螺紋桿一側安裝有用于驅動螺紋桿轉動的電機，且所述電機設置在下箱體的一側，兩個所述螺紋桿表面均設置有斜齒筒，兩個斜齒筒之間設置有傳動桿，所述傳動桿通過延伸柱固定連接在下箱體內壁，所述傳動桿兩端與兩個斜齒筒相嚙合。

8、為了使得刮刀和橡膠條刮除效果更好，優選地，所述橡膠條底部兩端均固定連接有導向桿，所述下箱體內壁固定連接有兩個導向條，且導向條設置在螺紋桿底部，所述導向條上開設有波紋狀貫穿槽，所述導向桿與貫穿槽滑動連接，所述導向條一側固定連接有擋板。

9、為了工作臺能夠正常抬升和下降，優選地，所述下箱體內壁底部設置有液壓桿，所述液壓桿頂部固定連接有工作臺。

10、為了方便取出成品和清清除廢料，優選地，所述上箱體和下箱體前端均鉸接設置有轉動門，所述轉動門中心位置設置有觀察窗，且所述觀察窗為玻璃材質制成。

11、本實用新型的技術效果和優點：

12、1、通過設置刮除機構，與現有技術相比，在長時間使用裝置后，舊刮刀會老化，此時，可以扭轉轉動螺母，使得轉動螺母旋轉脫離固定螺栓，取下設置在卡座兩端的固定螺栓后，就可以使舊刮刀從加壓槽中滑出；

13、選擇好新刮刀后，將新刮刀滑入加壓槽中，將固定孔和穿行孔的位置對準后，插入固定螺栓，旋緊轉動螺母，從而固定住刮刀，通過以上操作，可以輕松的實現刀片的更換，節省了人力物力。

14、2、通過設置擋板，與現有技術相比，當工作臺表面的材料顆粒較多時，擋板可以防止滑動條工作時，堆積的材料顆粒溢出到導向條，堵塞住貫穿槽，從而影響導向桿的滑動，保證了刮除機構的正常運行。

技術特征：

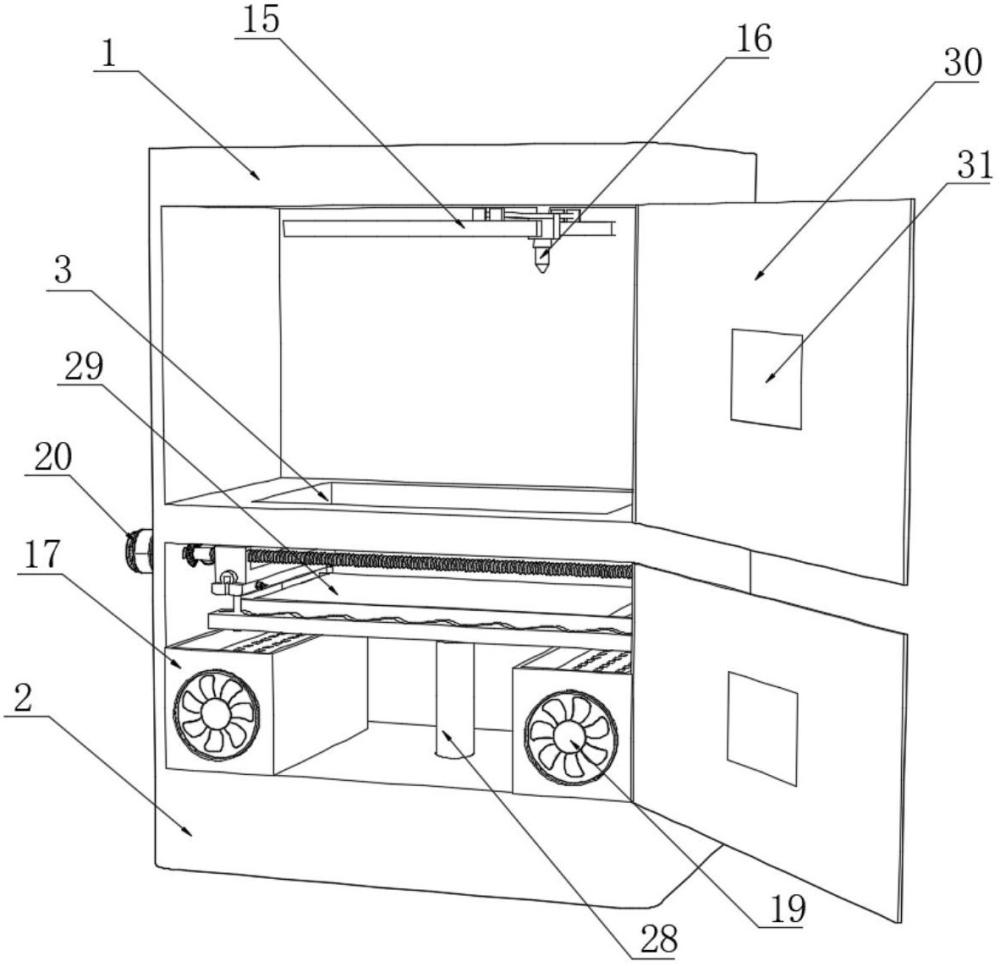

1.一種服裝3d打印裝置，包括上箱體（1），其特征在于：所述上箱體（1）內壁安裝有打印機構，所述上箱體（1）底部固定連接有下箱體（2），所述上箱體（1）內壁底部貫穿開設有抬升口（3），所述下箱體（2）內壁設置有刮除機構和收集機構，且刮除機構設置在收集機構上方；

2.根據權利要求1所述的一種服裝3d打印裝置，其特征在于：所述打印機構包括設置在上箱體（1）內壁頂部的移動軸（15），所述移動軸（15）底部設置有噴頭（16）。

3.根據權利要求1所述的一種服裝3d打印裝置，其特征在于：所述收集機構包括兩個設置在下箱體（2）內腔底部的收集箱（17），所述收集箱（17）內部設置有海綿（18），所述收集箱（17）一側設置有導流風扇（19）。

4.根據權利要求1所述的一種服裝3d打印裝置，其特征在于：其中一個所述螺紋桿（4）一側安裝有用于驅動螺紋桿（4）轉動的電機（20），且所述電機（20）設置在下箱體（2）的一側，兩個所述螺紋桿（4）表面均設置有斜齒筒（21），兩個斜齒筒（21）之間設置有傳動桿（22），所述傳動桿（22）通過延伸柱（23）固定連接在下箱體（2）內壁，所述傳動桿（22）兩端與兩個斜齒筒（21）相嚙合。

5.根據權利要求1所述的一種服裝3d打印裝置，其特征在于：所述橡膠條（7）底部兩端均固定連接有導向桿（24），所述下箱體（2）內壁固定連接有兩個導向條（25），且導向條（25）設置在螺紋桿（4）底部，所述導向條（25）上開設有波紋狀貫穿槽（26），所述導向桿（24）與貫穿槽（26）滑動連接，所述導向條（25）一側固定連接有擋板（27）。

6.根據權利要求1所述的一種服裝3d打印裝置，其特征在于：所述下箱體（2）內壁底部設置有液壓桿（28），所述液壓桿（28）頂部固定連接有工作臺（29）。

7.根據權利要求1所述的一種服裝3d打印裝置，其特征在于：所述上箱體（1）和下箱體（2）前端均鉸接設置有轉動門（30），所述轉動門（30）中心位置設置有觀察窗（31），且所述觀察窗（31）為玻璃材質制成。

技術總結
本技術公開了一種服裝3D打印裝置，具體涉及3D打印技術領域，包括上箱體，所述上箱體內壁安裝有打印機構，所述上箱體底部固定連接有下箱體，所述上箱體內壁底部貫穿開設有抬升口，所述下箱體內壁設置有刮除機構和收集機構，且刮除機構設置在收集機構上方，所述刮除機構包括兩個轉動設置在下箱體內壁的螺紋桿，兩個所述螺紋桿之間螺紋穿設有滑動條，所述滑動條底部活動卡接有卡座。本技術通過設置刮除機構，可以輕松的實現刀片的更換，節省了人力物力，通過設置擋板，可以防止滑動條工作時，堆積的材料顆粒溢出到導向條，堵塞住貫穿槽，從而影響導向桿的滑動，保證了刮除機構的正常運行。

技術研發人員：袁婭,高美善
受保護的技術使用者：合肥英帝萊克服裝科技有限公司
技術研發日：20240911
技術公布日：2025/4/28
