本發明涉及噴涂領域，具體地，涉及一種多工位高效噴涂生產線及噴涂方法。

背景技術：

1、噴涂生產線是現代工業制造中用于自動化噴涂作業的關鍵設備系統，廣泛應用于汽車、家電、電子、家具等多個行業。噴涂過程是將待噴涂工件套設在對應的噴涂工位上，再送入噴涂箱體中進行噴涂?，F(xiàn)有噴涂生產線是依靠主傳輸線傳輸工件，再將工件抓取至噴涂設備中進行逐個噴涂，噴涂效率低，因此，需要一種多工位高效噴涂生產線及噴涂方法。

技術實現思路

1、本發明的目的是提供一種多工位高效噴涂生產線及噴涂方法，該多工位高效噴涂生產線及噴涂方法能夠?qū)⒍鄠€(gè)套筒狀待噴涂工件進行在線噴涂，集裝件、噴涂、傳輸與卸料一體，優化產線結構。

2、為了實現上述目的，本發明提供了一種多工位高效噴涂生產線，該多工位高效噴涂生產線包括傳輸單元、裝件單元、噴涂單元和卸料單元，所述傳輸單元上排列設置有多個裝載工裝，所述裝件單元、噴涂單元和卸料單元沿所述傳輸單元的傳輸方向依次設置，所述裝載工裝上設置有多個定位柱，所述裝件單元設置為用于將待噴涂工件套設在對應的所述定位柱上，所述噴涂單元設置為用于將待噴涂工件抓取至噴涂單元的噴涂腔體內進行噴涂，所述卸料單元設置為用于將噴涂完成的工件從裝載工裝上取出。

3、優選地，所述裝載工裝包括固接于所述傳輸單元上的固定座，所述固定座包括沿傳輸方向排列設置的多個固定塊，所述固定塊上垂直固接有滑桿，所述滑桿上滑動套設有活動塊，所述活動塊上固接有所述定位柱，所述定位柱的下端滑動套設于所述滑桿，所述固定座與活動塊之間通過磁吸連接。

4、優選地，所述活動塊的左側及右側設置有檔條，位于兩端的所述活動塊的前側或后側設置有檔條，多個所述檔條首尾相連。

5、優選地，所述活動塊的左側及右側設置有夾持槽，所述噴涂單元包括底部設置為敞口的噴涂箱體，所述噴涂箱體的左右側對稱設置有夾持結構；所述夾持結構包括橫板，安裝于所述橫板下的伸縮板，所述伸縮板的底部固接有固定夾板，所述固定夾板的內側設置有活動夾板，所述固定夾板上安裝有第一氣缸，所述第一氣缸的軸體連接所述活動夾板，所述活動夾板的內側設置有能夠延伸至對應所述夾持槽內的夾柱。

6、優選地，所述傳輸單元包括主動輪、從動輪和傳輸帶，所述傳輸帶套設于所述主動輪和從動輪上，所述主動輪和從動輪呈矩形分布。

7、優選地，所述卸料單元包括機械手以及安裝于所述機械手端部的夾爪。

8、優選地，所述裝件單元包括伸縮旋轉桿以及安裝于所述伸縮旋轉桿底部的安裝塊，所述安裝塊的側面通過連桿安裝有多個裝件模塊；所述裝件模塊包括裝件塊，所述裝件塊上排列設置有多個能夠插入待噴涂工件的插孔，所述裝件塊的右側固接有背板，所述背板的底部安裝有伸縮支撐板，所述伸縮支撐板伸出后能夠支撐待噴涂工件。

9、優選地，所述裝件塊的左側通過對稱設置的兩個第二氣缸安裝有壓板；所述壓板面向所述裝件塊的側面設置有多個能夠伸入所述插孔并壓緊待噴涂工件的壓桿。

10、本發明還提供了一種多工位高效噴涂方法，該多工位高效噴涂方法使用所述的多工位高效噴涂生產線，包括：

11、s1，通過傳輸單元將空載的裝載工裝移動至裝件單元下方；

12、s2，通過裝件單元將待噴涂工件套設至對應的定位柱上；

13、s3，通過傳輸單元將滿載的裝載工裝移動至噴涂單元下方；

14、s4，通過噴涂單元將待噴涂工件抓取至噴涂腔體內進行噴涂；

15、s5，通過卸料單元將噴涂完成的工件從裝載工裝上取出。

16、優選地，所述裝載工裝包括周向設置并能夠切換使用的多個裝件模塊；所述裝件模塊包括裝件塊，所述裝件塊上排列設置有多個能夠插入待噴涂工件的插孔；所述裝件塊的右側固接有背板，所述背板的底部安裝有伸縮支撐板，所述伸縮支撐板伸出后能夠支撐待噴涂工件。

17、根據上述技術方案，本發明中的多工位高效噴涂生產線及噴涂方法能夠?qū)⒍鄠€(gè)套筒狀待噴涂工件進行在線噴涂，集裝件、噴涂、傳輸與卸料一體，優化產線結構，從而提升工件的整體噴涂效率。

18、本發明的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

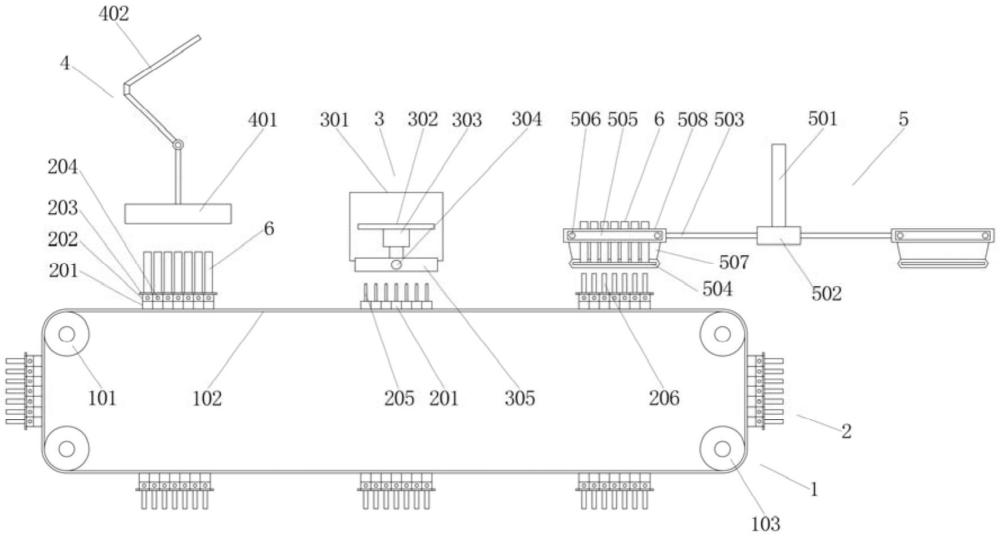

1.一種多工位高效噴涂生產線，其特征在于，包括傳輸單元(1)、裝件單元(5)、噴涂單元(3)和卸料單元(4)，所述傳輸單元(1)上排列設置有多個裝載工裝(2)，所述裝件單元(5)、噴涂單元(3)和卸料單元(4)沿所述傳輸單元(1)的傳輸方向依次設置，所述裝載工裝(2)上設置有多個定位柱(206)，所述裝件單元(5)設置為用于將待噴涂工件(6)套設在對應的所述定位柱(206)上，所述噴涂單元(3)設置為用于將待噴涂工件(6)抓取至噴涂單元(3)的噴涂腔體內進行噴涂，所述卸料單元(4)設置為用于將噴涂完成的工件從裝載工裝(2)上取出。

2.根據權利要求1所述的多工位高效噴涂生產線，其特征在于，所述裝載工裝(2)包括固接于所述傳輸單元(1)上的固定座，所述固定座包括沿傳輸方向排列設置的多個固定塊(201)，所述固定塊(201)上垂直固接有滑桿(205)，所述滑桿(205)上滑動套設有活動塊(202)，所述活動塊(202)上固接有所述定位柱(206)，所述定位柱(206)的下端滑動套設于所述滑桿(205)，所述固定座與活動塊(202)之間通過磁吸連接。

3.根據權利要求2所述的多工位高效噴涂生產線，其特征在于，所述活動塊(202)的左側及右側設置有檔條(203)，位于兩端的所述活動塊(202)的前側或后側設置有檔條(203)，多個所述檔條(203)首尾相連。

4.根據權利要求2所述的多工位高效噴涂生產線，其特征在于，所述活動塊(202)的左側及右側設置有夾持槽(204)；

5.根據權利要求1所述的多工位高效噴涂生產線，其特征在于，所述傳輸單元(1)包括主動輪(101)、從動輪(103)和傳輸帶(102)，所述傳輸帶(102)套設于所述主動輪(101)和從動輪(103)上，所述主動輪(101)和從動輪(103)呈矩形分布。

6.根據權利要求1所述的多工位高效噴涂生產線，其特征在于，所述卸料單元(4)包括機械手(402)以及安裝于所述機械手(402)端部的夾爪(401)。

7.根據權利要求1所述的多工位高效噴涂生產線，其特征在于，所述裝件單元(5)包括伸縮旋轉桿(501)以及安裝于所述伸縮旋轉桿(501)底部的安裝塊(502)，所述安裝塊(502)的側面通過連桿(503)安裝有多個裝件模塊；

8.根據權利要求7所述的多工位高效噴涂生產線，其特征在于，所述裝件塊(508)的左側通過對稱設置的兩個第二氣缸(506)安裝有壓板(505)；

9.一種多工位高效噴涂方法，其特征在于，所述多工位高效噴涂方法使用權利要求1-8中的任意一項所述的多工位高效噴涂生產線，包括：

10.根據權利要求9所述的多工位高效噴涂方法，其特征在于，所述裝載工裝(2)包括周向設置并能夠切換使用的多個裝件模塊；

技術總結
本發明公開了一種多工位高效噴涂生產線及噴涂方法，該多工位高效噴涂生產線包括傳輸單元、裝件單元、噴涂單元和卸料單元，傳輸單元上排列設置有多個裝載工裝，裝件單元、噴涂單元和卸料單元沿傳輸單元的傳輸方向依次設置，裝載工裝上設置有多個定位柱，裝件單元設置為用于將待噴涂工件套設在對應的定位柱上，噴涂單元設置為用于將待噴涂工件抓取至噴涂單元的噴涂腔體內進行噴涂，卸料單元設置為用于將噴涂完成的工件從裝載工裝上取出。該多工位高效噴涂生產線及噴涂方法能夠?qū)⒍鄠€(gè)套筒狀待噴涂工件進行在線噴涂，集裝件、噴涂、傳輸與卸料一體，優化產線結構。

技術研發人員：黃海榮,黃海輝
受保護的技術使用者：馬鞍山遠榮機器人智能裝備有限公司
技術研發日：
技術公布日：2025/4/28
