本發明涉及塑料瓶回收，尤其涉及一種塑料瓶回收處理裝置。

背景技術：

1、pet塑料瓶已被廣泛應用在塑料包裝領域，根據生活需要，pet塑料瓶大多為一次性包裝用品，因此pet塑料瓶的回收問題越來越重要。

2、中國專利cn112743708b公開了一種pet瓶回收處理裝置，實現瓶蓋、標簽與瓶身的分離回收，其提高了回收材料的純度和利用率，但是仍存在至少以下問題：1、其采用刀片配合刀筒的方式切割標簽，從而實現去標簽，對于不同尺寸的瓶身需要匹配不同大小的刀筒，不能同時回收不同尺寸的塑料瓶；2、旋轉切割只能針對瓶身完好未變形的塑料瓶，然而廢棄塑料瓶大多是瓶身不完整或者瓶身扁癟的，同時標簽至少有一部分是粘貼在瓶身上的，否則標簽無法固定在瓶身上，因此由于膠粘的原因，純機械切割也難以完全切下粘黏位置的標簽；3、廢棄塑料瓶可能存在內有積液、瓶身泥塵多等問題，去瓶蓋去標簽后直接壓扁收集，收集到的瓶身仍需進一步處理；4、廢棄塑料瓶不一定都保留有瓶蓋，對于沒有瓶蓋的塑料瓶來說，不需要去瓶蓋步驟，目前裝置難以自行區分是否有瓶蓋。

技術實現思路

1、針對上述現有技術存在的缺陷，本發明的目的在于提供一種塑料瓶回收處理裝置，解決不能同時回收多種類型塑料瓶的問題。

2、本發明的目的采用如下技術方案實現：

3、一種塑料瓶回收處理裝置，包括送料單元、去標簽單元、輸送單元、切割篩分單元和后處理單元，所述送料單元用于將廢棄塑料瓶送至所述去標簽單元，所述去標簽單元用于去除廢棄塑料瓶上的標簽，所述輸送單元將去標簽的廢棄塑料瓶送至所述切割篩分單元，所述切割篩分單元包括導料口、切割輥組、篩分池和螺旋輸送機，所述導料口固定在所述切割輥組的上方并用于將廢棄塑料瓶導入所述切割輥組，所述切割輥組用于將塑料瓶切割成碎片，所述篩分池設在所述切割輥組的下方，所述篩分池內裝有水介質，所述篩分池內固定設有擋板和所述螺旋輸送機，所述擋板設在切割輥組的一側下方，所述擋板的頂部凸出所述水介質的水面且底部不接觸所述篩分池的底壁，所述切割輥組下方的所述篩分池底壁傾斜設置，所述螺旋輸送機豎直設在所述擋板的外側，所述螺旋輸送機的底部開設有進料口且頂部設有出料口，所述后處理單元包括處理箱，所述出料口導入所述處理箱的頂部，所述處理箱內設有攪拌組件，所述處理箱的下部箱壁開設有出水孔，所述處理箱的底部設有啟閉門。

4、進一步的，所述切割篩分單元還包括水車輪，所述水車輪包括旋轉軸以及沿所述旋轉軸圓周等距設置的多個輪板，所述旋轉軸的兩端安裝在所述篩分池上，篩分池上固定有用于驅動所述旋轉軸的第一驅動源，所述旋轉軸轉動時，其下方的所述輪板能夠煽動所述水介質的水面。

5、進一步的，所述水車輪的外側設有隔板，所述隔板的頂部高于所述水介質的水面，所述篩分池的底壁在所述隔板的外側開設有下料口，所述下料口位置固定有導料板。

6、進一步的，所述篩分池底壁包括傾斜部和平整部，所述平整部設在所述螺旋輸送機所在的位置，所述傾斜部沿所述擋板到所述螺旋輸送機的方向朝下傾斜。

7、進一步的，所述攪拌組件包括第二驅動源、攪拌軸和若干攪拌臂，所述第二驅動源固定在所述處理箱的頂部并用于驅動所述攪拌軸，所述攪拌軸豎直設在所述處理箱內，所述攪拌臂垂直設在所述攪拌軸上，所述攪拌臂上包裹固定有毛刷；所述處理箱的頂部開設有進水口。

8、進一步的，所述送料單元包括送料架、送料通道、兩個限位板和兩個導向板，所述送料通道固定在所述送料架上，所述送料通道的頂部開設有供塑料瓶水平進入的進瓶口，送料通道的一側壁開設有供塑料瓶瓶口穿過的導向槽，所述送料通道包括弧形段和平穩段，所述弧形段從所述進瓶口向下弧形延伸，所述平穩段連接在所述弧形段的末端，所述平穩段的末端開設有出瓶口，兩個所述限位板平行設置在所述出瓶口的外側，所述限位板與所述平穩段垂直設置，兩個所述導向板平行設置在兩個所述限位板之間，所述導向板的高度小于所述限位板的高度，所述導向板的底部固定有限位桿，所述導向板頂部的塑料瓶在重力下可滑至所述限位桿位置，所述限位板固定在所述送料架上，所述導向板可轉動地設在兩個所述限位板之間。

9、進一步的，所述送料單元還包括輸送通道、輸送板、導引桿和導引板，所述輸送通道設在所述送料架的中部，所述輸送通道前段兩側分別設有安裝架，所述安裝架內設有輸送帶，所述輸送帶朝向所述輸送通道，所述安裝架的后端設有所述輸送板，兩個所述輸送板分別設在所述輸送通道的兩側，所述導引桿和所述導引板分別設在兩個所述輸送板的末端，所述導引桿和所述導引板用于將站立狀態的塑料瓶引導至放倒?fàn)顟B(tài)，所述輸送通道的末端設在所述進瓶口的位置。

10、進一步的，所述送料單元還包括安裝座、轉動軸和第三驅動源，所述安裝座固定在所述送料架上，所述第三驅動源固定在所述安裝座上且用于驅動所述轉動軸，兩個所述導向板固定在所述轉動軸上，所述轉動軸的外端可轉動地設在所述限位板上。

11、進一步的，所述送料架開設有輸送槽，所述導向板和所述限位桿可轉至所述輸送槽內；所述輸送單元包括直線輸送模組和夾持旋轉件，所述直線輸送模組設在所述輸送槽的正下方，所述夾持旋轉件在所述直線輸送模組上可移動且所述夾持旋轉件的夾持部設在所述輸送槽內。

12、進一步的，所述去標簽單元包括固定于所述送料架上的空氣壓縮機、加熱管和氣缸推送桿，所述加熱管豎直設在所述輸送槽的一側且設在所述送料單元的后側，所述加熱管朝向所述輸送槽的一側開設有放氣口，所述放氣口沿所述加熱管的長度方向設置，所述加熱管內設有加熱絲，所述空氣壓縮機通過管道向所述加熱管內通入壓縮空氣，所述氣缸推送桿設在所述輸送槽的一側且設在所述加熱管的后側。

13、本發明的有益效果是：

14、本發明通過設置送料單元，確定塑料瓶的進料方向，通過設置去標簽單元，去除塑料瓶上的標簽，避免殘留，通過設置切割篩分單元，對塑料瓶進行切割和材質篩分，通過設置后處理單元，清洗和收集pet碎片，本發明能夠同時處理大小不一、瓶身整癟不一、瓶蓋保留情況不同的塑料瓶，應用范圍廣。

技術特征：

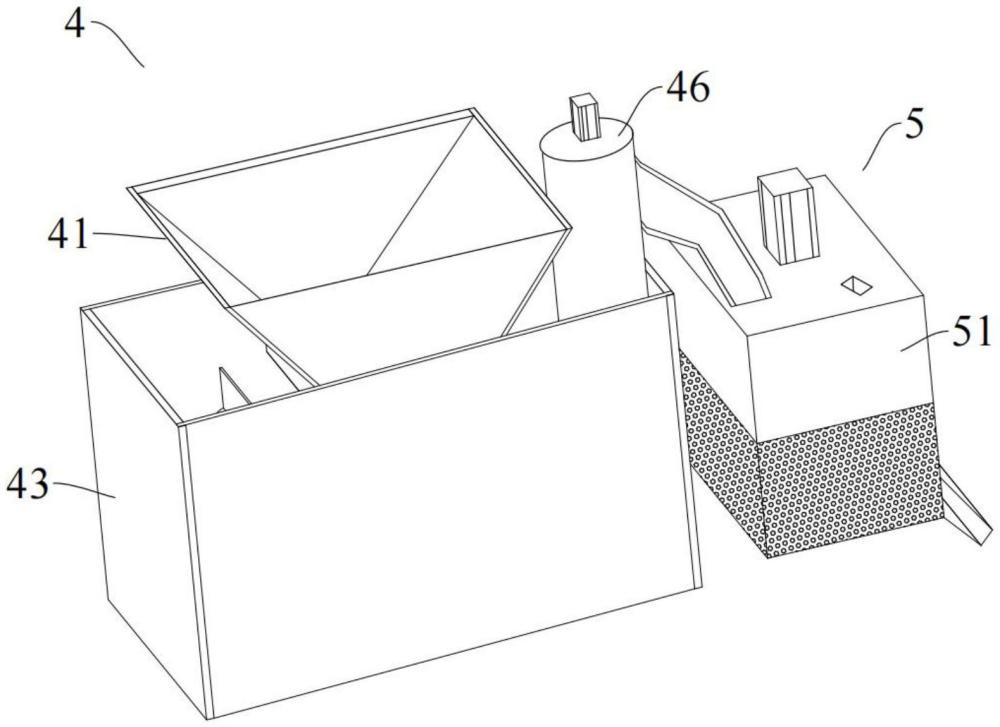

1.一種塑料瓶回收處理裝置，其特征在于，包括送料單元（1）、去標簽單元（2）、輸送單元（3）、切割篩分單元（4）和后處理單元（5），所述送料單元（1）用于將廢棄塑料瓶送至所述去標簽單元（2），所述去標簽單元（2）用于去除廢棄塑料瓶上的標簽，所述輸送單元（3）將去標簽的廢棄塑料瓶送至所述切割篩分單元（4），所述切割篩分單元（4）包括導料口（41）、切割輥組（42）、篩分池（43）和螺旋輸送機（46），所述導料口（41）固定在所述切割輥組（42）的上方并用于將廢棄塑料瓶導入所述切割輥組（42），所述切割輥組（42）用于將塑料瓶切割成碎片，所述篩分池（43）設在所述切割輥組（42）的下方，所述篩分池（43）內裝有水介質，所述篩分池（43）內固定設有擋板（47）和所述螺旋輸送機（46），所述擋板（47）設在切割輥組（42）的一側下方，所述擋板（47）的頂部凸出所述水介質的水面且底部不接觸所述篩分池（43）的底壁，所述切割輥組（42）下方的所述篩分池（43）底壁傾斜設置，所述螺旋輸送機（46）豎直設在所述擋板（47）的外側，所述螺旋輸送機（46）的底部開設有進料口（48）且頂部設有出料口（413），所述后處理單元（5）包括處理箱（51），所述出料口（413）導入所述處理箱（51）的頂部，所述處理箱（51）內設有攪拌組件（52），所述處理箱（51）的下部箱壁開設有出水孔（53），所述處理箱（51）的底部設有啟閉門（54）。

2.根據權利要求1所述的一種塑料瓶回收處理裝置，其特征在于，所述切割篩分單元（4）還包括水車輪（49），所述水車輪（49）包括旋轉軸（491）以及沿所述旋轉軸（491）圓周等距設置的多個輪板（492），所述旋轉軸（491）的兩端安裝在所述篩分池（43）上，篩分池（43）上固定有用于驅動所述旋轉軸（491）的第一驅動源，所述旋轉軸（491）轉動時，其下方的所述輪板（492）可煽動所述水介質的水面。

3.根據權利要求2所述的一種塑料瓶回收處理裝置，其特征在于，所述水車輪（49）的外側設有隔板（410），所述隔板（410）的頂部高于所述水介質的水面，所述篩分池（43）的底壁在所述隔板（410）的外側開設有下料口（411），所述下料口（411）位置固定有導料板（412）。

4.根據權利要求1所述的一種塑料瓶回收處理裝置，其特征在于，所述篩分池（43）底壁包括傾斜部（44）和平整部（45），所述平整部（45）設在所述螺旋輸送機（46）所在的位置，所述傾斜部（44）沿所述擋板（47）到所述螺旋輸送機（46）的方向朝下傾斜。

5.根據權利要求1所述的一種塑料瓶回收處理裝置，其特征在于，所述攪拌組件（52）包括第二驅動源（521）、攪拌軸（522）和若干攪拌臂（523），所述第二驅動源（521）固定在所述處理箱（51）的頂部并用于驅動所述攪拌軸（522），所述攪拌軸（522）豎直設在所述處理箱（51）內，所述攪拌臂（523）垂直設在所述攪拌軸（522）上，所述攪拌臂（523）上包裹固定有毛刷；所述處理箱（51）的頂部開設有進水口（55）。

6.根據權利要求1所述的一種塑料瓶回收處理裝置，其特征在于，所述送料單元（1）包括送料架（11）、送料通道（12）、兩個限位板（13）和兩個導向板（14），所述送料通道（12）固定在所述送料架（11）上，所述送料通道（12）的頂部開設有供塑料瓶水平進入的進瓶口（15），送料通道（12）的一側壁開設有供塑料瓶瓶口穿過的導向槽（16），所述送料通道（12）包括弧形段（121）和平穩段（122），所述弧形段（121）從所述進瓶口（15）向下弧形延伸，所述平穩段（122）連接在所述弧形段（121）的末端，所述平穩段（122）的末端開設有出瓶口（17），兩個所述限位板（13）平行設置在所述出瓶口（17）的外側，所述限位板（13）與所述平穩段（122）垂直設置，兩個所述導向板（14）平行設置在兩個所述限位板（13）之間，所述導向板（14）的高度小于所述限位板（13）的高度，所述導向板（14）的底部固定有限位桿（18），所述導向板（14）頂部的塑料瓶在重力下可滑至所述限位桿（18）位置，所述限位板（13）固定在所述送料架（11）上，所述導向板（14）可轉動地設在兩個所述限位板（13）之間。

7.根據權利要求6所述的一種塑料瓶回收處理裝置，其特征在于，所述送料單元（1）還包括輸送通道（19）、輸送板（110）、導引桿（111）和導引板（112），所述輸送通道（19）設在所述送料架（11）的中部，所述輸送通道（19）前段兩側分別設有安裝架（113），所述安裝架（113）內設有輸送帶（114），所述輸送帶（114）朝向所述輸送通道（19），所述安裝架（113）的后端設有所述輸送板（110），兩個所述輸送板（110）分別設在所述輸送通道（19）的兩側，所述導引桿（111）和所述導引板（112）分別設在兩個所述輸送板（110）的末端，所述導引桿（111）和所述導引板（112）用于將站立狀態的塑料瓶引導至放倒?fàn)顟B(tài)，所述輸送通道（19）的末端設在所述進瓶口（15）的位置。

8.根據權利要求6所述的一種塑料瓶回收處理裝置，其特征在于，所述送料單元（1）還包括安裝座（115）、轉動軸（116）和第三驅動源（117），所述安裝座（115）固定在所述送料架（11）上，所述第三驅動源（117）固定在所述安裝座（115）上且用于驅動所述轉動軸（116），兩個所述導向板（14）固定在所述轉動軸（116）上，所述轉動軸（116）的外端可轉動地設在所述限位板（13）上。

9.根據權利要求6所述的一種塑料瓶回收處理裝置，其特征在于，所述送料架（11）開設有輸送槽（118），所述導向板（14）和所述限位桿（18）可轉至所述輸送槽（118）內；所述輸送單元（3）包括直線輸送模組和夾持旋轉件（31），所述直線輸送模組設在所述輸送槽（118）的正下方，所述夾持旋轉件（31）在所述直線輸送模組上可移動且所述夾持旋轉件（31）的夾持部設在所述輸送槽（118）內。

10.根據權利要求9所述的一種塑料瓶回收處理裝置，其特征在于，所述去標簽單元（2）包括固定于所述送料架（11）上的空氣壓縮機（21）、加熱管（22）和氣缸推送桿（23），所述加熱管（22）豎直設在所述輸送槽（118）的一側且設在所述送料單元（1）的后側，所述加熱管（22）朝向所述輸送槽（118）的一側開設有放氣口（24），所述放氣口（24）沿所述加熱管（22）的長度方向設置，所述加熱管（22）內設有加熱絲，所述空氣壓縮機（21）通過管道向所述加熱管（22）內通入壓縮空氣，所述氣缸推送桿（23）設在所述輸送槽（118）的一側且設在所述加熱管（22）的后側。

技術總結
本發明公開了一種塑料瓶回收處理裝置，涉及塑料瓶回收技術領域，包括送料單元、去標簽單元、輸送單元、切割篩分單元和后處理單元，送料單元用于將廢棄塑料瓶送至去標簽單元，去標簽單元用于去除廢棄塑料瓶上的標簽，輸送單元將去標簽的廢棄塑料瓶送至切割篩分單元，切割篩分單元用于將去標簽的廢棄塑料瓶切割成塊并篩選出所需碎片，后處理單元用于清洗并收集碎片，該回收處理裝置能夠同時處理大小不一、瓶身整癟不一、瓶蓋保留情況不同的塑料瓶，應用范圍廣。

技術研發人員：胡金華
受保護的技術使用者：廣東金馬新材料有限公司
技術研發日：
技術公布日：2025/4/28
