本發明涉及卷煙機粉碎，具體為一種適用于超高速卷煙機的粉碎機。

背景技術：

1、在現代卷煙生產中，超高速卷煙機的應用日益廣泛，其生產速度和效率顯著提升，對原料的粉碎精度和均勻性提出了更高的要求；粉碎機作為卷煙生產的關鍵設備之一，而現有的卷煙機在對卷煙后，再通過相應的檢測機構對制作后的不合格煙條(其檢測方面包括包裝紙開裂、煙絲外露、粘接不牢固等)進行剔除，而剔除后的煙條一般還需要粉碎進行破碎處理，便于后續的回收利用；經檢索，公開號為cn111632703b的中國發明專利公開了一種適用于超高速卷煙機的粉碎機，采用了彈簧式基座設計，能增強粉碎機工作的穩定性，將設備的生命周期延長至1年，異物對刀片的損傷接近零，同時粉碎機的日常維護與故障維修時間花銷降至10分鐘內，能夠實現有效剪切卷煙紙，防止卷煙紙飄動至停機或質量問題。

2、上述的卷煙機粉碎機在對卷煙機所產生的廢料進行粉碎處理，采用剪切方式對煙條進行粉碎處理，然而該種方式是直接對整個煙條進行粉碎處理，以至于在粉碎的過程中，不僅會對包裝紙進行破碎，而且還會對煙絲和濾嘴進行破碎，導致煙絲從標準大小破碎成更小的體積，以至于影響后續重復利用的問題，缺乏根據不同粉碎目標進行不同方式粉碎的功能，因此，開發一種能夠有效解決粉碎不徹底以及無法分類粉碎問題的適用于超高速卷煙機的粉碎機，對于提高卷煙生產效率和回收利用具有重要意義。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種適用于超高速卷煙機的粉碎機，通過錐形筒和錐形塊均設置為錐形狀，配合錐形塊的旋轉，便于通過進料斗將需要粉碎的物料排至粉碎區域后，其物料可以自行進行離心分散至粉碎組件中的若干個粉碎端，形成均勻粉碎粉碎工作，通過粉碎組件的設置，不僅可以對初步粉碎后的煙絲葉進一步粉碎處理，還可以對卷煙不合格的煙條進行粉碎處理，且在粉碎處理時，可以極大程度上保護煙絲和濾嘴，以便于煙絲的重復利用，以及后續濾嘴的剔除，解決了由于煙條包裝紙內部煙絲處于標準大小，導致現有的粉碎機在對不合格的煙條進行粉碎時，不僅會對包裝紙進行破碎，而且還會對煙絲和濾嘴進行破碎，導致煙絲從標準大小破碎成更小的體積，影響后續重復利用的問題。

3、(二)技術方案

4、為實現上述的目的，本發明提供如下技術方案：一種適用于超高速卷煙機的粉碎機，包括通過機架安裝于卷煙機上的粉碎裝置以及用于對粉碎后的物料進行接收的導料斗，所述粉碎裝置包括上殼體和下殼體，所述上殼體和下殼體通過若干個螺栓可拆卸式連接，所述上殼體的頂部固定連接有進料斗，所述下殼體的底部設置有導料口，所述上殼體和下殼體的內部之間設置有粉碎機構；

5、所述粉碎機構包括固定于上殼體內部的環形筒、轉動連接于所述上殼體內部的錐形筒以及設置于所述環形筒內部的錐形塊，且錐形筒通過單向件與錐形塊連接，所述錐形筒和錐形塊之間設置有粉碎組件。

6、優選的，所述粉碎組件包括若干個粉碎件以及用于對若干個粉碎件、錐形筒和錐形塊旋轉驅動的電機，且若干個粉碎件位于錐形筒和錐形塊之間。

7、優選的，所述環形筒的內部連接有連接板，所述電機固定于連接板的頂部。

8、優選的，所述粉碎件包括若干個固定于錐形筒內表面的上破碎塊以及若干個固定于錐形塊外表面的下破碎塊。

9、優選的，所述粉碎件包括插設于所述錐形塊內部的轉動軸，所述轉動軸的外表面固定連接有連接套，且連接套的外表面固定連接有若干個粉碎葉片或凸起塊。

10、優選的，所述錐形塊的底部轉動連接有若干個旋轉套，且轉動軸的底端延伸至旋轉套的內部，所述旋轉套通過兩個螺栓件與轉動軸的底端固定連接；

11、所述連接板的頂部通過支架固定連接有環形齒塊，若干個粉碎件中旋轉套的外表面均固定連接有與環形齒塊內表面嚙合的齒輪。

12、優選的，所述錐形筒的內部轉動連接有若干個轉動帽，且轉動軸的頂端安裝有有彈性伸縮桿，且彈性伸縮桿的頂端延伸至轉動帽的內部。

13、優選的，所述單向件包括轉動連接于所述錐形筒頂端內表面的環形塊以及開設于錐形筒頂端的隱藏槽，且隱藏槽的內部固定連接有若干個傾斜齒牙，所述環形塊的內表面鉸接有若干個傾斜狀的限位塊，且若干個限位塊的內側面均通過v型金屬彈性片與環形塊固定連接；

14、所述環形塊的底部固定連接有若干個插桿，且錐形塊的頂部固定連接有若干個插套，且若干個插桿分別插入于若干個插套的內部；

15、所述錐形筒的頂端轉動連接于進料斗的底端，且上殼體的頂部設置有用于對錐形筒旋轉鎖定的鎖死件。

16、(三)有益效果

17、與現有技術相比，本發明提供了一種適用于超高速卷煙機的粉碎機，具備以下有益效果：

18、1、本發明通過錐形筒和錐形塊均設置為錐形狀，配合錐形塊的旋轉，便于通過進料斗將需要粉碎的物料排至粉碎區域后，其物料可以自行進行離心分散至粉碎組件中的若干個粉碎端，形成均勻粉碎粉碎工作，通過粉碎組件的設置，不僅可以對初步粉碎后的煙絲葉進一步粉碎處理，還可以對卷煙不合格的煙條進行粉碎處理，且在粉碎處理時，可以極大程度上保護煙絲和濾嘴，以便于煙絲的重復利用，以及后續濾嘴的剔除，解決了由于煙條包裝紙內部煙絲處于標準大小，導致現有的粉碎機在對不合格的煙條進行粉碎時，不僅會對包裝紙進行破碎，而且還會對煙絲和濾嘴進行破碎，導致煙絲從標準大小破碎成更小的體積，影響后續重復利用的問題。

19、2、本發明通過連接板通過滑動塊呈上下滑動插設方式安裝于環形筒的內部，進而便于連接板的拆裝，由于錐形塊和粉碎組件均與連接板連接，進而便于后續對錐形塊和粉碎組件的拆裝，提高后續檢修維護的便捷性，通過螺紋桿的設置，可以對連接板的高度進行調節，進而實現錐形塊和錐形筒間距的調節，進而可以根據不同量煙葉材料或廢料進行粉碎強度的調節，具有良好的粉碎強度調節功能，進而提高了粉碎機的使用范圍。

20、3、本發明通過插桿插入插套的內部，即可使錐形筒與錐形塊旋轉鎖緊，進而保證其錐形塊旋轉時，可以同步帶動錐形筒進行旋轉，進而便于通過離心方式將置入的物料向布設在周圍的粉碎件位置導出，通過若干個粉碎件即可對物料進行粉碎處理；通過插桿采用插入的方式與插套進行連接，不僅便于后續錐形塊的拆裝，而且便于錐形塊上下的調節。

技術特征：

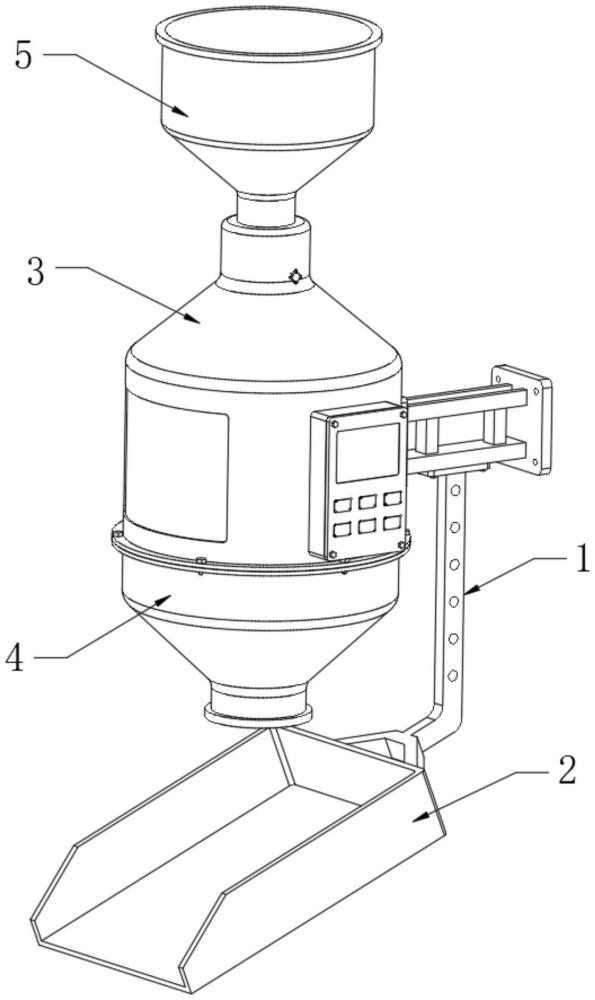

1.一種適用于超高速卷煙機的粉碎機，包括通過機架(1)安裝于卷煙機上的粉碎裝置以及用于對粉碎后的物料進行接收的導料斗(2)，其特征在于：所述粉碎裝置包括上殼體(3)和下殼體(4)，所述上殼體(3)和下殼體(4)通過若干個螺栓可拆卸式連接，所述上殼體(3)的頂部固定連接有進料斗(5)，所述下殼體(4)的底部設置有導料口，所述上殼體(3)和下殼體(4)的內部之間設置有粉碎機構；

2.根據權利要求1所述的一種適用于超高速卷煙機的粉碎機，其特征在于：所述粉碎組件(9)包括若干個粉碎件(95)以及用于對若干個粉碎件(95)、錐形筒(7)和錐形塊(8)旋轉驅動的電機(91)，且若干個粉碎件(95)位于錐形筒(7)和錐形塊(8)之間。

3.根據權利要求2所述的一種適用于超高速卷煙機的粉碎機，其特征在于：所述環形筒(6)的內部連接有連接板(92)，所述電機(91)固定于連接板(92)的頂部。

4.根據權利要求2-3任一項所述的一種適用于超高速卷煙機的粉碎機，其特征在于：所述粉碎件(95)包括若干個固定于錐形筒(7)內表面的上破碎塊(951)以及若干個固定于錐形塊(8)外表面的下破碎塊(952)。

5.根據權利要求2-3任一項所述的一種適用于超高速卷煙機的粉碎機，其特征在于：所述粉碎件(95)包括插設于所述錐形塊(8)內部的轉動軸(953)，所述轉動軸(953)的外表面固定連接有連接套(954)，且連接套(954)的外表面固定連接有若干個粉碎葉片或凸起塊。

6.根據權利要求5所述的一種適用于超高速卷煙機的粉碎機，其特征在于：所述錐形塊(8)的底部轉動連接有若干個旋轉套(955)，且轉動軸(953)的底端延伸至旋轉套(955)的內部，所述旋轉套(955)通過兩個螺栓件與轉動軸(953)的底端固定連接；

7.根據權利要求6所述的一種適用于超高速卷煙機的粉碎機，其特征在于：所述錐形筒(7)的內部轉動連接有若干個轉動帽(958)，且轉動軸(953)的頂端安裝有有彈性伸縮桿(959)，且彈性伸縮桿(959)的頂端延伸至轉動帽(958)的內部。

8.根據權利要求4所述的一種適用于超高速卷煙機的粉碎機，其特征在于：所述單向件(10)包括轉動連接于所述錐形筒(7)頂端內表面的環形塊(101)以及開設于錐形筒(7)頂端的隱藏槽，且隱藏槽的內部固定連接有若干個傾斜齒牙(102)，所述環形塊(101)的內表面鉸接有若干個傾斜狀的限位塊(103)，且若干個限位塊(103)的內側面均通過v型金屬彈性片(104)與環形塊(101)固定連接；

技術總結
本發明涉及卷煙機粉碎技術領域，且公開了一種適用于超高速卷煙機的粉碎機，包括通過機架安裝于卷煙機上的粉碎裝置以及用于對粉碎后的物料進行接收的導料斗，粉碎裝置包括上殼體和下殼體，上殼體和下殼體通過若干個螺栓可拆卸式連接，上殼體的頂部固定連接有進料斗，下殼體的底部設置有導料口，上殼體和下殼體的內部之間設置有粉碎機構。該適用于超高速卷煙機的粉碎機，通過物料自行離心分散至粉碎組件中的若干個粉碎端，形成均勻粉碎粉碎工作，通過粉碎組件的設置，不僅可以對初步粉碎后的煙絲葉進一步粉碎，還可以對卷煙不合格的煙條進行粉碎處理，且可以極大程度上保護煙絲和濾嘴，以便于煙絲的重復利用，以及后續濾嘴的剔除。

技術研發人員：張曉平,楊文政,羅佳興,付博,師豪鵬,王云龍,冬紫伊,劉宇達
受保護的技術使用者：河南農業大學
技術研發日：
技術公布日：2025/4/28
