本實用新型涉及茶葉技術領域，具體為一種具有快速烘干功能的茶葉烘干裝置。

背景技術：

茶葉加工需要多道工序?qū)崿F(xiàn)，而烘干是綠茶、紅茶、烏龍茶、白茶初制中最后一道工序，其目的一是按一定的方式使茶葉脫水，從而達到一定的含水量，便于儲存；二是烘干過程中，發生復雜的熱化學反應，保證茶葉色、香、味、形更趨于完善。因此烘干是各類茶品質形成的關鍵工序之一。

現有的茶葉烘干設備在烘干過程中大多數采用輸送帶或輸送鏈板的方式，通過熱風進行烘干，茶葉基本都是靜止不動的，茶葉中的水分散失的速度和散失量取決于茶葉攤鋪的均勻程度和熱風的風速分布，而目前茶葉烘干大多數都為人工攤鋪，均勻度無法保證，且烘干箱體內風速分布不均勻，也就造成茶葉烘干過程中水分散失的速度和散失量不一致，導致存在茶葉烘干的效果不一致，烘干速度慢的問題。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了一種具有快速烘干功能的茶葉烘干裝置，解決了目前茶葉烘干大多數都為人工攤鋪，均勻度無法保證，導致存在茶葉烘干的效果不一致，烘干速度慢的問題。

（二）技術方案

為實現以上目的，本實用新型通過以下技術方案予以實現：一種具有快速烘干功能的茶葉烘干裝置，包括固定板，所述固定板的頂部固定連接有轉動裝置，所述轉動裝置的頂部固定連接有烘干箱，所述轉動裝置包括有裝置箱，所述裝置箱內壁的底部固定連接有電機，所述電機的輸出軸通過聯軸器固定連接有連接桿，所述連接桿遠離電機的一端固定連接有皮帶輪，所述皮帶輪通過皮帶傳動連接有旋轉輪，所述旋轉輪的頂部固定連接有旋轉桿，所述旋轉桿遠離旋轉輪的一端從下到上依次貫穿裝置箱和烘干箱且延伸至烘干箱的內部，所述旋轉桿延伸至烘干箱內部的一端固定連接有茶葉放置盒，所述茶葉放置盒的頂部通過合頁鉸接有網狀固定蓋，所述固定板的頂部且位于轉動裝置的右側固定連接有固定柱，所述固定柱的頂端固定連接有抽風機，所述烘干箱內壁的兩側均固定連接有連接柱，所述連接柱遠離烘干箱的一端固定連接有烘干裝置，所述烘干裝置包括裝置盒，所述裝置盒內壁的頂部固定連接有風扇，所述裝置盒內壁的兩側之間固定連接有加熱盒，所述加熱盒內壁的兩側之間固定連接有加熱絲，所述加熱盒的表面固定連接有翅片，所述裝置盒的底部開設有透氣孔。

優選的，所述固定板底部的兩側均固定連接有支撐腿，所述支撐腿的底部固定連接有減震塊。

優選的，所述旋轉輪的底部固定連接有活動桿，所述活動桿遠離旋轉輪的一端與裝置箱的內壁活動連接。

優選的，所述風扇的數量不少于三個，且風扇以等距的方式排列。

優選的，所述烘干箱的表面開設有與抽風機的抽風管相適配的開口。

（三）有益效果

本實用新型提供了一種具有快速烘干功能的茶葉烘干裝置。具備以下有益效果：

（1）、該具有快速烘干功能的茶葉烘干裝置，通過電機、連接桿、皮帶輪、皮帶、旋轉輪、旋轉桿和活動桿的配合設置，能夠有效的解決目前茶葉烘干大多數都為人工攤鋪，均勻度無法保證的問題，能夠有效地避免了烘干箱體內風速分布不均勻，導致存在茶葉烘干的效果不一致，烘干速度慢的問題。

（2）、該具有快速烘干功能的茶葉烘干裝置，通過風扇、加熱盒、加熱絲、翅片和透氣孔的配合設置，能夠使茶葉的烘干效果更佳，有效的提高了烘干效率，進一步的提高了烘干質量。

附圖說明

圖1為本實用新型結構示意圖；

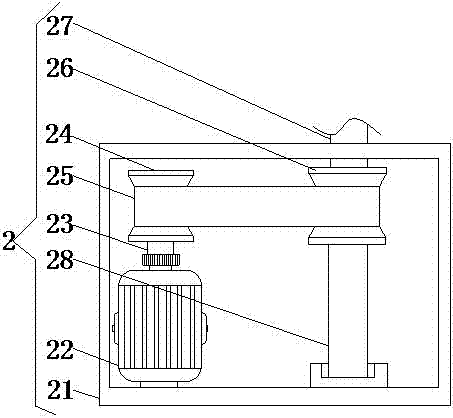

圖2為本實用新型轉動裝置的結構示意圖；

圖3為本實用新型烘干裝置的結構示意圖。

圖中：1固定板、2轉動裝置、21裝置箱、22電機、23連接桿、24皮帶輪、25皮帶、26旋轉輪、27旋轉桿、28活動桿、3茶葉放置盒、4網狀固定蓋、5固定柱、6抽風機、7烘干箱、8連接柱、9烘干裝置、91裝置盒、92風扇、93加熱盒、94加熱絲、95翅片、96透氣孔、10支撐腿、11減震塊、12開口。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種具有快速烘干功能的茶葉烘干裝置，包括固定板1，固定板1底部的兩側均固定連接有支撐腿10，支撐腿10能夠?qū)潭ò?起到支撐作用，支撐腿10的底部固定連接有減震塊11，減震塊11能夠在裝置進行工作時達到對裝置減震的作用，防止震動太大對裝置產生損傷，從而縮短裝置的使用壽命，固定板1的頂部固定連接有轉動裝置2，轉動裝置2的頂部固定連接有烘干箱7，轉動裝置2包括有裝置箱21，裝置箱21內壁的底部固定連接有電機22，電機22的輸出軸通過聯軸器固定連接有連接桿23，連接桿23遠離電機22的一端固定連接有皮帶輪24，皮帶輪24通過皮帶25傳動連接有旋轉輪26，電機22通過連接桿23帶動皮帶輪24轉動，皮帶輪24通過皮帶25帶動旋轉輪26進行轉動，旋轉輪26的底部固定連接有活動桿28，活動桿28遠離旋轉輪26的一端與裝置箱21的內壁活動連接，活動桿28能夠?qū)πD(zhuǎn)輪26起到支撐作用，旋轉輪26的頂部固定連接有旋轉桿27，旋轉桿27遠離旋轉輪26的一端從下到上依次貫穿裝置箱21和烘干箱7且延伸至烘干箱7的內部，旋轉桿27延伸至烘干箱7內部的一端固定連接有茶葉放置盒3，茶葉放置盒3的頂部通過合頁鉸接有網狀固定蓋4，通過網狀固定蓋4對茶葉進行固定，防止茶葉放置盒3在旋轉時，茶葉會掉落，從而造成浪費，固定板1的頂部且位于轉動裝置2的右側固定連接有固定柱5，固定柱5的頂端固定連接有抽風機6，烘干箱7的表面開設有與抽風機6的抽風管相適配的開口12，抽風機6通過開口2將茶葉在進行烘干時產生的水汽抽出，從而保持箱內的空氣的干燥，且保持箱內空氣的循環，從而縮短了烘干時間，提高了烘干效率，烘干箱7內壁的兩側均固定連接有連接柱8，連接柱8遠離烘干箱7的一端固定連接有烘干裝置9，連接柱8對烘干裝置9起到固定作用，烘干裝置9包括裝置盒91，裝置盒91內壁的頂部固定連接有風扇92，風扇92的數量不少于三個，且風扇92以等距的方式排列，裝置盒91內壁的兩側之間固定連接有加熱盒93，加熱盒93內壁的兩側之間固定連接有加熱絲94，加熱盒93的表面固定連接有翅片95，翅片95通常安裝在需要進行熱傳遞的換熱裝置表面，是一種能夠增大換熱裝置的換熱表面積的金屬片，翅片95能夠裝置盒91的底部開設有透氣孔96，風扇92通過透氣孔96將加熱絲94散發出的熱量吹出，從而對茶葉進行烘干。

工作時，首先打開網狀固定蓋茶葉放置盒4，將需要烘干的茶葉放入茶葉放置盒3中，接著開啟電機22、風扇92、加熱絲94和抽風機6，電機22通過皮帶輪24、皮帶25和旋轉輪26帶動旋轉桿27進行轉動，旋轉桿27帶動茶葉放置盒3進行轉動，風扇92將加熱絲94散發出的熱量從透氣孔96吹向茶葉放置盒3，從而對茶葉進行烘干，烘干過程中，抽風6機將茶葉烘干產生的水汽抽出。

綜上所述，該具有快速烘干功能的茶葉烘干裝置，通過電機22、連接桿23、皮帶輪24、皮帶25、旋轉輪26、旋轉桿27和活動桿28的配合設置，能夠有效的解決目前茶葉烘干大多數都為人工攤鋪，均勻度無法保證的問題，能夠有效地避免了烘干箱體內風速分布不均勻，導致存在茶葉烘干的效果不一致，烘干速度慢的問題。

并且，通過風扇92、加熱盒93、加熱絲94、翅片95和透氣孔96的配合設置，能夠使茶葉的烘干效果更佳，有效的提高了烘干效率，進一步的提高了烘干質量。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
