本發明屬于一種機械零件除水裝置，具體涉及一種長形多孔工件自動除水裝置。

背景技術：

在某些工業生產中所使用的工件，其外形為長條形狀，表面有多個尺寸相同的孔。在生產中，清洗后通常采用手動除水方式，將工件內孔的水用氣槍吹出。在除水氣吹過程中，經常出現漏孔，除水不干凈，勞動效率低下、勞動強度大等問題，嚴重地影響了正常生產。因此，需要在原清洗設備上設計一種自動切水裝置。

技術實現要素：

本發明是為了克服現有技術中存在的缺點而提出的，其目的是提供一種長形多孔工件自動除水裝置。

本發明的技術方案是：

一種長形多孔工件自動除水裝置，包括機架和工件支撐座，機架的長方向側面安裝有電機，寬方向側面安裝有兩條相互平行且水平設置的直線導軌，兩條直線導軌之間設置有與其平行的絲杠，滑塊設置于絲杠上，噴氣管固定于滑塊上，噴氣管管口設置有多個切水風嘴；工件支撐座設置于清洗設備支架上，且與直線導軌平行，工件支撐座上設置有多個工件定位塊。

所述工件支撐座上端面形成沿軸線設置的弧形定位槽。

所述定位槽槽底安裝有感應器。

所述噴氣管前端呈直角彎折，且管口位于工件支撐座上方。

所述噴氣管與清洗設備的噴氣閥門連接。

所述電機與清洗設備的PLC控制器連接。

本發明的有益效果是：

本發明可以有效地解決工件表面多孔自動除水問題，除水后效果好，無遺漏現象；使用該裝置可以有效解決常規方法除水不凈等問題；實現了自動化，提高了效率，減小了勞動強度，操作簡單，成本低。

附圖說明

圖1是本發明的結構示意圖；

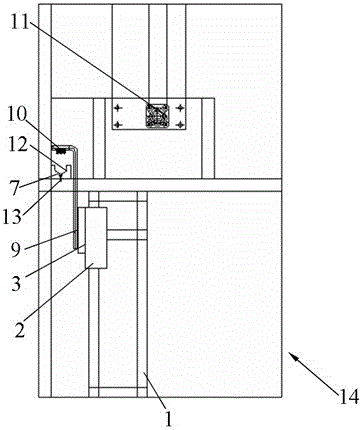

圖2是安裝有本發明的清洗設備的側視圖；

圖3是本發明使用狀態的結構示意圖；

圖4是使用狀態下安裝有本發明的清洗設備的側視圖；

其中：

1 機架 2 電機

3 滑塊 4 直線導軌

5 絲杠 6 工件定位塊

7 工件支撐座 8 工件

9 噴氣管 10 切水風嘴

11 輸送裝置 12 定位槽

13 感應器 14 清洗設備。

具體實施方式

下面結合說明書附圖及實施例對本發明一種長形多孔工件自動除水裝置進行詳細說明：

如圖1~4所示，一種長形多孔工件自動除水裝置，包括機架1和工件支撐座7，機架1的長方向側面安裝有電機2，寬方向側面安裝有兩條相互平行且水平設置的直線導軌4，兩條直線導軌4之間設置有與其平行的絲杠5，滑塊3設置于絲杠5上，噴氣管9固定于滑塊3上，噴氣管9管口設置有多個切水風嘴10；工件支撐座7設置于清洗設備14的支架上，且與直線導軌4平行，工件支撐座7上設置有多個工件定位塊6。

所述工件支撐座7上端面形成沿軸線設置的弧形定位槽12。

所述定位槽12槽底安裝有感應器13。感應器13與清洗設備14的PLC控制器連接。

所述噴氣管9前端呈直角彎折，且管口位于工件支撐座7上方。

所述噴氣管9與清洗設備14的噴氣閥門連接。

所述電機2與清洗設備14的PLC控制器連接。

本發明長形多孔工件自動除水裝置設置于清洗設備14出口處，機架1為裝置整體支撐；電機2采用步進電機，通過電機2帶動絲杠5旋轉，絲杠5上的滑塊3帶動噴氣管9移動，通過清洗設備14的PLC控制器的控制，利用噴氣管9上特殊的多個切水風嘴10逐一對工件8上的孔進行噴氣切水。

本發明的使用方法：

將工件8通過輸送裝置11輸送到清洗支架上，進行自動清洗。清洗后，將工件8通過輸送裝置11輸送到自動切水裝置的工件支撐座7上面，利用定位槽12和工件定位塊6進行定位和限位；工件8放置到工件支撐座7上后，感應器13接到感應，傳輸至清洗設備14的PLC控制器，PLC控制器控制啟動電機2，電機2帶動絲杠5旋轉，絲杠5上的滑塊3在兩條直線導軌4上移動，滑塊3上的噴氣管9移動到相應孔的上面，通過PLC控制器，打開噴氣閥門，噴氣管上的切水風嘴10打開，依次進行工件多個孔的除水。完成整個除水過程后，切斷氣源，打開PLC控制器開關，噴氣管移至直線導軌4右邊，電機2停止轉動，然后人工取出工件8，完成自動除水過程。

本發明解決在長形工件表面多個孔清洗后除水時，手動除水不徹底，勞動強度大，效率低的問題，可以有效防止漏孔，除水徹底，提高了效率，自動化程度高，滿足生產的需要。
