本技術涉及凍干機，尤其涉及一種用于凍干機的封閉門及凍干機。

背景技術：

1、在目前凍干機具有如下缺點：封閉門只有常規保溫方案，當預凍后不能及時回溫至常溫，導致封閉門表面結露；當在線滅菌系統滅菌結束后封閉門高溫，降溫速率較慢，導致增加整個藥品干燥周期，降低產能；在線滅菌系統滅菌結束后封閉門高溫，導致整個封閉門滅菌時過氧化氫蒸汽發生分解，從而增加隔離器內細菌超標風險。

2、公開號為cn212457629u的實用新型公開了一種凍干機小門及凍干機，包括外框、懸臂、驅動機構、小門本體以及鎖緊機構，但上述凍干機小門在預凍或滅菌后，不能及時恢復至常溫，導致封閉門表面結露，或?qū)е抡麄€(gè)藥品干燥周期增加。

技術實現思路

1、本實用新型的目的在于為解決現有技術中的缺陷，而提供一種用于凍干機的封閉門及凍干機，使封閉門及時回溫至常溫，避免封閉門表面結露。

2、為實現上述目的，本實用新型提供一種用于凍干機的封閉門，包括門體和驅動組件，所述驅動組件用于驅動所述門體開啟或關閉，所述門體內設有液流通道，所述液流通道用于升溫液或冷卻液的流通。

3、本實用新型在凍干機預凍后，或在滅菌系統滅菌后，門體關閉，開啟液流通道，使液流通道內流通升溫液或冷卻液，使門體迅速恢復至常溫。

4、本實用新型通過在門體內設有用于升溫液或冷卻液流通的液流通道，能夠解決預凍后不能及時回溫至常溫，導致門體表面結露的問題；還能夠在滅菌系統滅菌后，使門體降溫速率增加，減少整個藥品干燥周期，增加整體產能，同時還能夠避免隔離器vhp滅菌時過氧化氫蒸汽發生分解，從而降低隔離器內細菌超標風險。本實用新型中門體溫度控制穩定，隔離器泄漏檢測以及真空波動值減少，降低驗證風險。

5、可選的，所述液流通道呈蛇形布局，能夠使門體均勻升溫或降溫。

6、可選的，所述門體上設有分別與液流通道兩端連接的進液管和出液管。

7、可選的，所述進液管和出液管外部均套設有第一密封套，用于防止升溫液或冷卻液泄漏，而污染凍干機的無菌環境。

8、可選的，所述驅動組件包括驅動件，和設置在驅動件上的推桿，所述推桿與門體連接。

9、可選的，所述推桿外部套設有第二密封套，用于將推桿與凍干機的環境隔離，避免推桿對凍干機內的環境污染，以保持凍干機內部環境穩定。

10、可選的，所述驅動件為驅動電機。

11、本實用新型還提供一種凍干機，包括上述一種用于凍干機的封閉門

12、有益效果：

13、本實用新型在凍干機預凍后，或在滅菌系統滅菌后，門體關閉，開啟液流通道，使液流通道內流通升溫液或冷卻液，使門體迅速恢復至常溫。

14、本實用新型通過在門體內設有用于升溫液或冷卻液流通的液流通道，能夠解決預凍后不能及時回溫至常溫，導致門體表面結露的問題；還能夠在滅菌系統滅菌后，使門體降溫速率增加，減少整個藥品干燥周期，增加整體產能，同時還能夠避免隔離器vhp滅菌時過氧化氫蒸汽發生分解，從而降低隔離器內細菌超標風險。本實用新型中門體溫度控制穩定，隔離器泄漏檢測以及真空波動值減少，降低驗證風險。

技術特征：

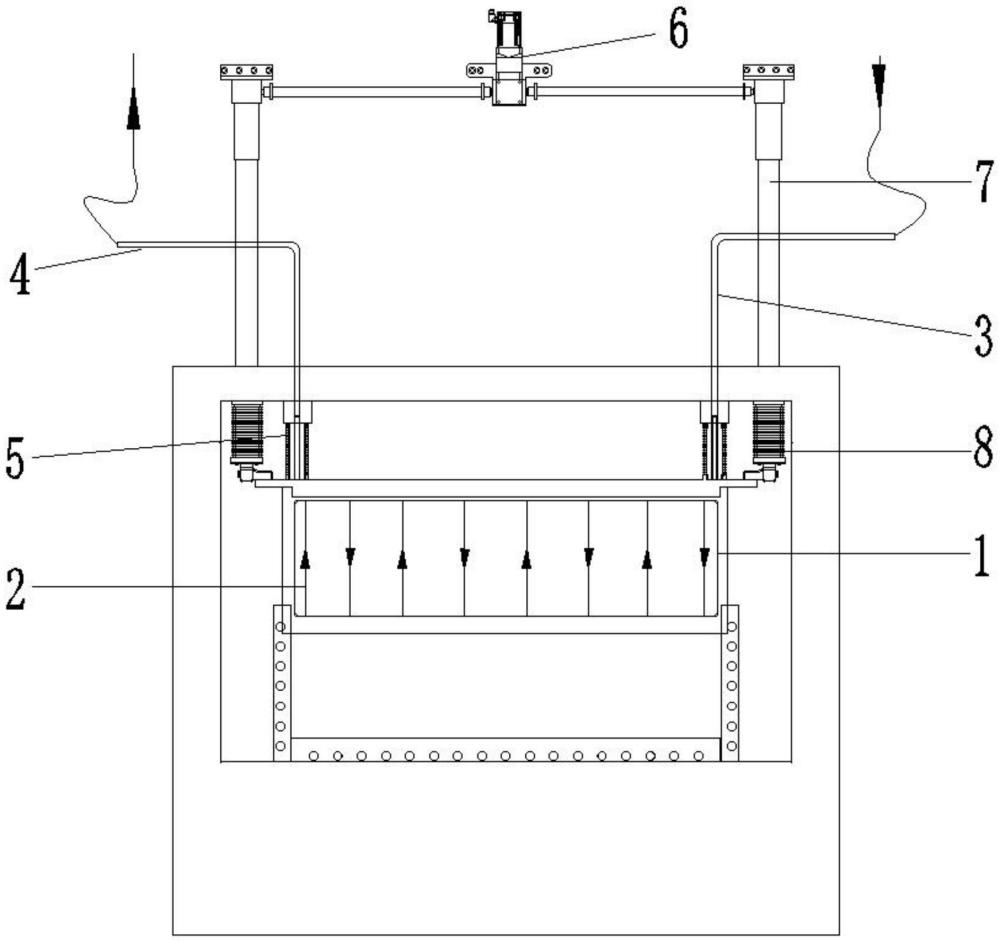

1.一種用于凍干機的封閉門，其特征在于，包括門體(1)和驅動組件，所述驅動組件用于驅動所述門體(1)開啟或關閉，所述門體(1)內設有液流通道(2)，所述液流通道(2)用于升溫液或冷卻液的流通；所述液流通道(2)呈蛇形布局，所述門體(1)上設有分別與液流通道(2)兩端連接的進液管(3)和出液管(4)，所述進液管(3)和出液管(4)外部均套設有第一密封套(5)。

2.根據權利要求1所述的封閉門，其特征在于，所述驅動組件包括驅動件(6)，和設置在驅動件(6)上的推桿(7)，所述推桿(7)與門體(1)連接。

3.根據權利要求2所述的封閉門，其特征在于，所述推桿(7)外部套設有第二密封套(8)。

4.根據權利要求2所述的封閉門，其特征在于，所述驅動件(6)為驅動電機。

5.一種凍干機，其特征在于，包括權利要求1-4任一項的用于凍干機的封閉門。

技術總結
本技術提供一種用于凍干機的封閉門及凍干機，其中，封閉門包括門體和驅動組件，所述驅動組件用于驅動所述門體開啟或關閉，所述門體內設有液流通道，所述液流通道用于升溫液或冷卻液的流通。本技術能夠?qū)崿F(xiàn)使封閉門及時回溫至常溫，避免封閉門表面結露，減少整個藥品干燥周期，增加整體產能。

技術研發人員：張君,李興波,劉鵑
受保護的技術使用者：楚天科技股份有限公司
技術研發日：20240319
技術公布日：2025/4/28
