本技術涉及防煙設備，尤其涉及一種高層建筑防煙排煙裝置。

背景技術：

1、當在火災發生時，需要使用一種高層建筑防煙排煙裝置，可以最大限度地保護建筑內的人員安全，減少火災造成的損失，并為消防人員提供有效的救援條件。

2、在防煙排煙裝置使用中，通過排煙口將煙氣排放到室外，減少煙霧對人員的影響，提高逃生通道的可見性和逃生安全性，并且防煙排煙裝置可以確保逃生通道暢通無阻，為建筑內的人員提供安全的逃生通道。

3、通常防煙排煙裝置只設有一條運行通道，而一旦該通道出現故障或需要維修，系統就會中斷運行，并且在進行例行維護或緊急修復時，無法將流量切換到備用管道，而必須在停機狀態下進行維護，導致達不到為建筑內的人員提供安全的逃生的作用，為此提出一種高層建筑防煙排煙裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種高層建筑防煙排煙裝置，旨在改善了現有技術中只設有一條運行通道，而一旦該通道出現故障或需要維修，系統就會中斷運行，并且在進行例行維護或緊急修復時，無法將流量切換到備用管道，而必須在停機狀態下進行維護，導致達不到為建筑內的人員提供安全的逃生的作用的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種高層建筑防煙排煙裝置，包括進煙管，所述進煙管的外壁設有分流機構，所述分流機構包括有分流艙，所述分流艙的外壁與進煙管的外壁固定連接，所述分流艙的內壁轉動連接有固定柱，所述固定柱的外壁固定連接有分流板，所述分流板的外壁與分流艙的內壁轉動連接，所述固定柱的內壁滑動連接有柱體，所述分流艙的外壁固定連接有套筒，所述套筒的內壁通過彈簧a與柱體的外壁彈性連接。

3、作為上述技術方案的進一步描述：

4、所述分流艙的外壁固定連接有第一u形管，所述第一u形管的外壁固定連接有排煙管，所述排煙管的外壁固定連接有排煙風機。

5、作為上述技術方案的進一步描述：

6、所述分流艙的外壁固定連接有第二u形管，所述第二u形管的外壁與排煙管的外壁固定連接，所述第二u形管的內壁插接有阻隔板，所述阻隔板的內壁卡接有斜塊，所述斜塊的外壁通過彈簧b與第二u形管的內壁彈性連接，所述斜塊的外壁與第二u形管的內壁滑動連接，所述斜塊的外壁固定連接有移動塊，所述移動塊的外壁與第二u形管的內壁滑動連接。

7、作為上述技術方案的進一步描述：

8、所述彈簧a的一端與套筒的內壁固定連接，所述彈簧a的另一端與柱體的外壁固定連接。

9、作為上述技術方案的進一步描述：

10、所述彈簧b的一端與斜塊的外壁固定連接，所述彈簧b的另一端與第二u形管的內壁固定連接。

11、作為上述技術方案的進一步描述：

12、所述第一u形管與第二u形管均設為u形，所述第一u形管的內壁與第二u形管的內壁均鉸接有清理門。

13、作為上述技術方案的進一步描述：

14、所述柱體的外壁固定連接有定位塊，所述定位塊的外壁與固定柱的內壁滑動連接。

15、作為上述技術方案的進一步描述：

16、所述柱體的外壁固定連接有卡接塊，所述套筒的外壁開設有n形槽，所述n形槽的內壁與卡接塊的外壁滑動連接。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過設有分流機構，使在其中一條管道出現故障或需要維修時，通過切換煙氣的流向，使在突發情況下，如火災或其他緊急事件，切換到備用管道可以確保系統能夠繼續運行。

19、2、本實用新型中，通過把管道設計成u形，使管道內的灰塵能夠使灰塵進行集中的處理，從而保持系統的清潔和良好的運行狀態，并且通過定期清理灰塵，可以減少設備的故障率，并提高設備的可靠性和耐久性。

技術特征：

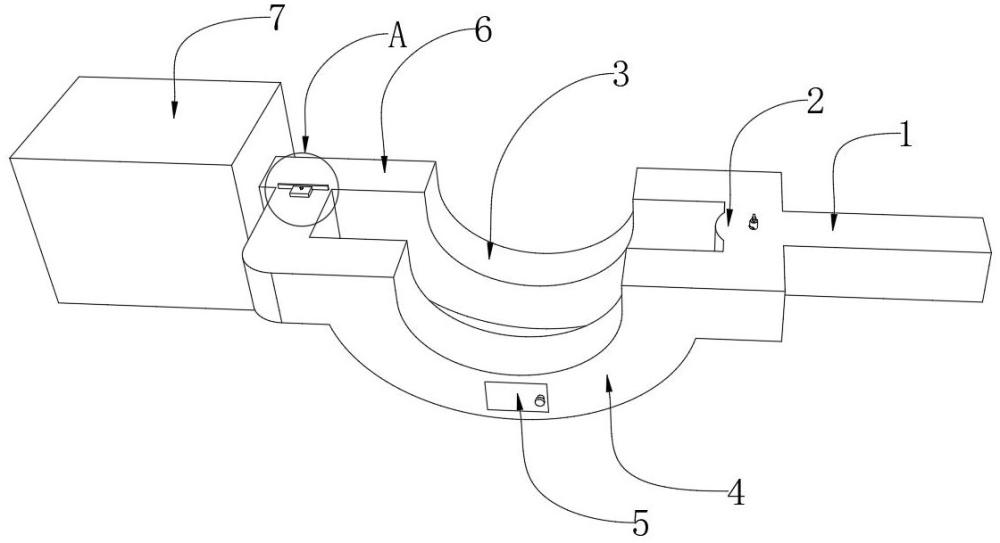

1.一種高層建筑防煙排煙裝置，包括進煙管（1），其特征在于：所述進煙管（1）的外壁設有分流機構，所述分流機構包括有分流艙（2），所述分流艙（2）的外壁與進煙管（1）的外壁固定連接，所述分流艙（2）的內壁轉動連接有固定柱（13），所述固定柱（13）的外壁固定連接有分流板（8），所述分流板（8）的外壁與分流艙（2）的內壁轉動連接，所述固定柱（13）的內壁滑動連接有柱體（9），所述分流艙（2）的外壁固定連接有套筒（12），所述套筒（12）的內壁通過彈簧a（11）與柱體（9）的外壁彈性連接。

2.根據權利要求1所述的一種高層建筑防煙排煙裝置，其特征在于：所述分流艙（2）的外壁固定連接有第一u形管（3），所述第一u形管（3）的外壁固定連接有排煙管（6），所述排煙管（6）的外壁固定連接有排煙風機（7）。

3.根據權利要求1所述的一種高層建筑防煙排煙裝置，其特征在于：所述分流艙（2）的外壁固定連接有第二u形管（4），所述第二u形管（4）的外壁與排煙管（6）的外壁固定連接，所述第二u形管（4）的內壁插接有阻隔板（14），所述阻隔板（14）的內壁卡接有斜塊（15），所述斜塊（15）的外壁通過彈簧b（16）與第二u形管（4）的內壁彈性連接，所述斜塊（15）的外壁與第二u形管（4）的內壁滑動連接，所述斜塊（15）的外壁固定連接有移動塊（19），所述移動塊（19）的外壁與第二u形管（4）的內壁滑動連接。

4.根據權利要求1所述的一種高層建筑防煙排煙裝置，其特征在于：所述彈簧a（11）的一端與套筒（12）的內壁固定連接，所述彈簧a（11）的另一端與柱體（9）的外壁固定連接。

5.根據權利要求3所述的一種高層建筑防煙排煙裝置，其特征在于：所述彈簧b（16）的一端與斜塊（15）的外壁固定連接，所述彈簧b（16）的另一端與第二u形管（4）的內壁固定連接。

6.根據權利要求2所述的一種高層建筑防煙排煙裝置，其特征在于：所述第一u形管（3）與第二u形管（4）均設為u形，所述第一u形管（3）的內壁與第二u形管（4）的內壁均鉸接有清理門（5）。

7.根據權利要求1所述的一種高層建筑防煙排煙裝置，其特征在于：所述柱體（9）的外壁固定連接有定位塊（10），所述定位塊（10）的外壁與固定柱（13）的內壁滑動連接。

8.根據權利要求1所述的一種高層建筑防煙排煙裝置，其特征在于：所述柱體（9）的外壁固定連接有卡接塊（17），所述套筒（12）的外壁開設有n形槽（18），所述n形槽（18）的內壁與卡接塊（17）的外壁滑動連接。

技術總結
本技術涉及防煙設備技術領域，公開了一種高層建筑防煙排煙裝置，包括進煙管，所述進煙管的外壁設有分流機構，所述分流機構包括有分流艙，所述分流艙的外壁與進煙管的外壁固定連接，所述分流艙的內壁轉動連接有固定柱，所述固定柱的外壁固定連接有分流板，所述分流板的外壁與分流艙的內壁轉動連接，所述固定柱的內壁滑動連接有柱體，所述分流艙的外壁固定連接有套筒，所述套筒的內壁通過彈簧A與柱體的外壁彈性連接。本技術中，通過設有分流機構，使在其中一條管道出現故障或需要維修時，通過切換煙氣的流向，使在突發情況下，如火災或其他緊急事件，切換到備用管道可以確保系統能夠繼續運行。

技術研發人員：顏強,高俊,周金寶
受保護的技術使用者：云南景升強聯科技有限公司
技術研發日：20240524
技術公布日：2025/4/28
