本技術涉及取暖設備，尤其涉及一種便捷式戶外取暖設備。

背景技術：

1、取暖設備是指用于提供熱量或溫暖的設備，在冷季或寒冷地區，取暖設備起著至關重要的作用，可以保持舒適溫暖的環境，提高人們的生活質量和工作效率，在進行戶外活動時需要使用到取暖裝置。

2、現有的戶外取暖設備，一般采用較厚的金屬或其他材料制造，通常體積較大重量較重，會導致攜帶和搬運過程中困難，不便于攜帶和移動，當需要頻繁移動或在不同地點使用取暖設備的用戶而言，使用較為不便。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的現有的戶外取暖設備，一般采用較厚的金屬或其他材料制造，通常體積較大重量較重，會導致攜帶和搬運過程中困難，不便于攜帶和移動，當需要頻繁移動或在不同地點使用取暖設備的用戶而言，使用較為不便的缺點，而提出的一種便捷式戶外取暖設備。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種便捷式戶外取暖設備，包括側板、門板、背板和頂板，側板底部一側開設有兩個插接槽，安裝板和第一底板分別插接設置在兩個插接槽上，安裝板頂部滑動配合安裝收集抽屜，還包括由門板、頂板、背板以及兩塊側板圍成底端開口的箱體；

4、側板外壁左右兩側分別安裝有門板和背板，背板和門板相對應位置開設有卡槽，第二底板卡接在卡槽上，門板外壁鉸接火門，側板頂端安裝有頂板，頂板頂部設置有煙囪，頂板內壁頂部安裝有火焰監測器。

5、側板左右兩側分別設置有兩個卡座，門板和背板左右兩側相對應位置分別設置有兩個插槽，門板和背板通過插槽插接安裝在側板左右兩側的卡座上。

6、優選的，第一底板和第二底板頂面分別開設有若干個集塵孔，第一底板和第二底板分別平行設置在箱體內部。

7、優選的，門板一側開設有開口，火門通過鉸鏈鉸接安裝在開口一側，火門的尺寸和開口的尺寸相匹配。

8、優選的，頂板上設置有兩個開設有若干個槽口的插板，側板頂部開設有若干個凹槽，凹槽的尺寸和插板的尺寸相匹配，頂板通過插板安裝在側板頂部，頂板頂部開設有散煙孔，煙囪貫穿安裝在散煙孔上，火焰監測器垂直設置于頂板內壁底部。

9、優選的，收集抽屜垂直設置于安裝板頂部，收集抽屜外壁設置有把手，收集抽屜的尺寸和第一底板底面尺寸相匹配。

10、本實用新型具有以下有益效果：

11、本實用新型通過側板、門板、頂板和背板配合，通過側板、門板、頂板和背板的拆裝組合，可以根據實際需要進行組合和調整，以適應不同的環境和使用場景，用戶可以根據需要選擇合適的組合方式，提供理想的取暖效果，使得戶外取暖設備更加輕便和緊湊，方便攜帶，當不使用時，可以將取暖設備拆解成較小的部件，方便存放和攜帶節約存儲空間。

技術特征：

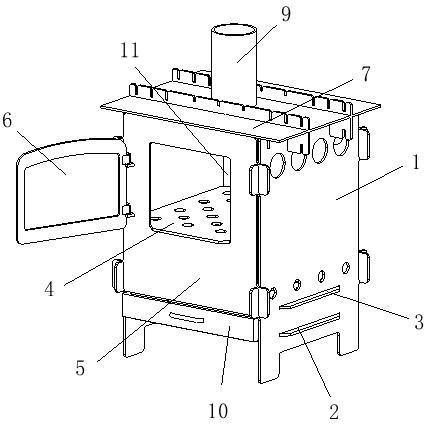

1.一種便捷式戶外取暖設備，包括側板（1）、門板（5）、背板（11）和頂板（7），其特征在于：所述側板（1）底部一側開設有兩個插接槽，安裝板（2）和第一底板（3）分別插接設置在兩個插接槽上，所述安裝板（2）頂部滑動配合安裝收集抽屜（10），還包括由門板（5）、頂板（7）、背板（11）以及兩塊側板（1）圍成底端開口的箱體；

2.根據權利要求1所述的一種便捷式戶外取暖設備，其特征在于：所述側板（1）左右兩側分別設置有兩個卡座，所述門板（5）和背板（11）左右兩側相對應位置分別設置有兩個插槽，所述門板（5）和背板（11）通過插槽插接安裝在側板（1）左右兩側的卡座上。

3.根據權利要求1所述的一種便捷式戶外取暖設備，其特征在于：所述第一底板（3）和第二底板（4）頂面分別開設有若干個集塵孔，所述第一底板（3）和第二底板（4）分別平行設置在箱體內部。

4.根據權利要求1所述的一種便捷式戶外取暖設備，其特征在于：所述門板（5）一側開設有開口，所述火門（6）通過鉸鏈鉸接安裝在開口一側，所述火門（6）的尺寸和開口的尺寸相匹配。

5.根據權利要求1-4任一所述的一種便捷式戶外取暖設備，其特征在于：所述頂板（7）上設置有兩個開設有若干個槽口的插板，所述側板（1）頂部開設有若干個凹槽，凹槽的尺寸和插板的尺寸相匹配，所述頂板（7）通過插板安裝在側板（1）頂部，所述頂板（7）頂部開設有散煙孔，所述煙囪（9）貫穿安裝在散煙孔上，所述火焰監測器（8）垂直設置于頂板（7）內壁底部。

6.根據權利要求1所述的一種便捷式戶外取暖設備，其特征在于：所述收集抽屜（10）垂直設置于安裝板（2）頂部，所述收集抽屜（10）外壁設置有把手，所述收集抽屜（10）的尺寸和第一底板（3）底面尺寸相匹配。

技術總結
本技術公開了一種便捷式戶外取暖設備，包括側板、門板、背板和頂板，側板底部一側開設有兩個插接槽，安裝板和第一底板分別插接設置在兩個插接槽上，安裝板頂部滑動配合安裝收集抽屜，還包括由門板、頂板、背板以及兩塊側板圍成底端開口的箱體，側板外壁左右兩側分別安裝有門板和背板，背板和門板相對應位置開設有卡槽。通過側板、門板、頂板和背板配合，通過側板、門板、頂板和背板的拆裝組合，可以根據實際需要進行組合和調整，以適應不同的環境和使用場景，用戶可以根據需要選擇合適的組合方式，提供理想的取暖效果，使得戶外取暖設備更加輕便和緊湊，方便攜帶，不使用時，將取暖設備拆解成較小的部件，方便存放和攜帶節約存儲空間。

技術研發人員：張晨光
受保護的技術使用者：常州佳達鑫爐業有限公司
技術研發日：20240625
技術公布日：2025/4/28
