本發明屬于煙氣處理，具體地說是一種適用于磁化裂解煙氣冷卻處理裝置及其應用方法。

背景技術：

1、磁化空氣裂解是在普通的裂解反應中加入磁場，通過磁場使有機物的裂解溫度降低，同時在空氣通過磁場的過程中，使空氣中的分子由無序變有序并使氧分子的活化能增強。?由此，在通入相同空氣量的情況下，通過磁場的空氣能夠使更多的垃圾產生燃燒反應并燃燒的更持久。

2、而磁化裂解后的煙氣需要對其進行降溫再排出。

3、其中，現有的煙氣冷卻處理方式為將在煙氣中噴水，實現熱交換，進而實現降溫，而在噴水時，由于噴水面積小，因此往往需要設置多個噴頭同步使用，進而造成水資源的浪費。

技術實現思路

1、本發明提供一種適用于磁化裂解煙氣冷卻處理裝置，用以解決現有技術中的缺陷。

2、本發明通過以下技術方案予以實現：

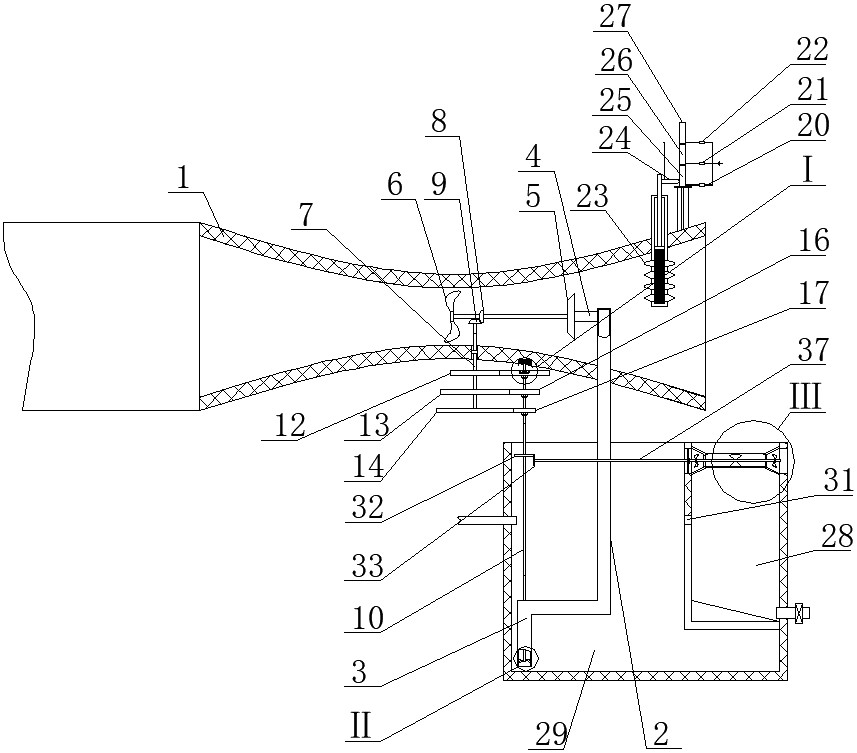

3、一種適用于磁化裂解煙氣冷卻處理裝置，包括與煙道相通的降溫管道、位于降溫管道下方的蓄水槽，與蓄水槽相通的供水管，降溫煙道內豎向固定連接有上端封閉的第一豎向出水管，第一豎向出水管的下端穿出降溫煙道并穿入蓄水槽內；第一豎向出水管的右側開設有出水孔，出水孔內通過密封軸承轉動連接有中間管的一端，中間管的另一端垂直連接在圓盤右側面圓心處，圓盤內部設有空腔且與中間管相通，圓盤左側面開設有與空腔相通的噴水孔，圓盤左側面中心處垂直里連接有轉軸，轉軸上套接有第一扇葉；第一豎向出水管的下端垂直連接且連通有橫向出水管的一端，橫向出水管的另一端垂直向下連通有第二豎向出水管；降溫煙道內豎向開設有通孔，通孔內通過軸承轉動連接有主動轉桿，主動轉桿的上端垂直連接有第一從動錐齒輪，轉軸上套接有與第一從動錐齒輪嚙合的第一主動錐齒輪，主動轉桿的一側平行設置有經主動轉桿驅動轉動的從動轉桿，從動轉桿向下經橫向出水管穿入第二豎向出水管且與第二豎向出水管同軸，第二豎向出水管內設有固定套接在從動轉桿上的葉輪。

4、本技術在使用時，磁化后的煙氣經煙道吹入降溫管道中，依次經圓盤流出，其中，在降溫管道中隨著氣體的流動扇葉跟隨轉動，扇葉的轉動帶動轉軸轉動，轉軸轉動帶動第一錐齒輪和圓盤同步轉動，其中，第一錐齒輪的轉動帶動主動轉桿轉動，主動轉桿的轉動帶動從動轉桿的轉動，從動轉桿的轉動帶動葉輪轉動，葉輪轉動將水吸入且將水經第二豎向出水管、橫向出水管、第一豎向出水管并進入圓盤空腔并從噴水孔噴出，其中由于圓盤轉動，進而帶動噴出的水散開，從而增加散熱面積，進入無需設置多個噴頭就能實習對煙氣的降溫，節約了水資源，同時，由于利用煙氣的流動帶動吸水和圓盤轉動，進而在一定程度上進一步節省了能源，降低設備的使用，降低損壞概率。

5、作為優選，所述的主動轉桿的下部從上到下套接有直徑逐漸變大的第一主動齒輪、第二主動齒輪和第三主動齒輪，從動轉桿上套有分別于第一主動齒輪、第二主動齒輪和第三主動齒輪嚙合的第一從動齒輪、第二從動齒輪和第三從動齒輪，從動轉桿固定套接有軸承內壁，軸承外壁固定連接有連接桿一端，連接桿另一端分別與對應的第一從動齒輪、第二從動齒輪和第三從動齒輪固定連接，第一從動齒輪、第二從動齒輪和第三從動齒輪圓心處豎向開設有圓孔，圓孔側面開設有滑槽，滑槽內滑動配合有鐵塊，從動轉桿為塑料材質且內部開設有內腔，內腔內設置分別設置有與第一從動齒輪、第二從動齒輪和第三從動齒輪對應且與控制器信號連接的第一接收單元、第二收受單元和第三收受單元，內腔中還固定設置有受控制器控制且與對應鐵塊橫向相對的第一電磁鐵、第二電磁鐵和第三電磁鐵；降溫管道的出氣端垂直連接有套筒，套筒內滑動密封配合有活動塞，活動塞和套筒內壁之間設有水銀，套筒上固定設置有導熱翅片，導熱翅片插入套筒中且與水銀接觸，活動塞頂面垂直連接有移動桿，移動桿為絕緣材料，移動桿垂直連接有導電桿，降溫煙道的一側固定設置有支撐板，支撐板從上到下依次固定連接有與導電桿接觸的第一導電片、第二導電片和第三導電片，第一導電片、第二導電片和第三導電片之間墊有絕緣片，導電片分別連通有第一導線、第二導線和第三導線，第一導線、第二導線和第三導線上分別設置有分別于第一接收單元、第二收受單元和第三收受單元信號連接的第一發射單元、第二發射單元和第三發射單元，第一導線、第二導線和第三導線均與總導線連通，總導線與電源一端連通，電源另一端與導電桿連。主動轉桿的轉動帶動第一主動齒輪、第二主動齒輪和第三主動齒輪同步主動，第一主動齒輪、第二主動齒輪和第三主動齒輪分別帶動對應的第一從動齒輪、第二從動齒輪和第三從動齒輪轉動，在降溫后的溫度達到需求時，水銀支撐活動塞，使得導電桿與第三導電片接觸，第三發射單元處于通路并將信號發射給第三接收單元，第三接收單元將信號傳輸給控制器，控制器控制第一電磁鐵得電并吸附第一從動齒輪內的鐵塊，從而第一從動齒輪帶動從動轉桿的轉動，而當降溫后的煙氣溫度仍高于所需達到的溫度時，水銀膨脹向上移動并帶動移動桿向上移動，從而使得導電桿根據溫度分別與對應的第二導電片和第一導電片接觸，從而第二發射單元和第一發射單元根據溫度單一開啟，進而將信號分別傳輸給第二接收單元、第一接收單元，第二接收單元、第一接收單元將信號傳輸給控制器，控制器控制對應第二電磁鐵、第三電磁鐵的開啟，吸附第二從動齒輪上的鐵塊、第三從動齒輪上的鐵塊，從而使得溫度越高，從動轉桿轉速越快，葉輪旋轉越快，吸水越多，能實現更多的水同步噴出，實現更好的降溫，從而能實習自動降溫。

6、作為優選，所述的降溫管道為文丘里管狀結構，第一扇葉位于降溫管道的窄徑處，所述圓盤為左窄右寬的圓臺型結構且圓盤的側面同樣開設有噴水孔。第一扇葉位于降溫管道窄徑處，能通過流速的加快增加扇葉旋轉速度。

7、作為優選，所述的蓄水槽經隔板分隔成沉淀槽和存水槽，所述沉淀槽的進水口與降溫管道的出氣口相對，葉輪位于存水槽內，隔板上開設有通槽，通槽位于沉淀槽中部，沉淀槽和存水槽經通槽相通，沉淀槽的上部橫向固定設置有濾網，沉淀槽的下部連通有經閥門控制的排污管。換熱后的水經降溫管道落入濾網，然后過濾后沉入沉淀槽內，小顆粒沉淀物沉淀并通過排污管能排出，清水經通槽進入存水槽，實現水循環，減少資源的浪費。

8、作為優選，所述的隔板與存水槽沿同一橫向面開設有進氣槽，從動轉桿上套接有第二主動錐齒輪，進氣槽內固定連接有豎梁，豎梁橫向開設有通孔，通孔內通過軸承轉動連接有橫軸，橫軸穿過兩進氣槽且套接有與第二主動錐齒輪嚙合的第二從動錐齒輪，橫軸上套接有旋向相反的第二扇葉，沉淀槽的兩側內壁均固定設置有罩在對應側進氣槽上的鼓風罩，鼓風罩包括從外到內向進氣槽橫向中心線傾斜的斜板和固定連接上下兩斜板的連接板，斜板的前后面分別于沉淀槽前后面內壁貼合，連接板上開設有橫軸穿過的噴吹槽，濾網固定設置在斜板上且位于橫軸上方。從動轉桿的轉動帶動第二主動錐齒輪的轉動，第二主動錐齒輪的轉動帶動橫軸的轉動，橫軸的轉動帶動第二扇葉的轉動，從而氣流經進氣槽進入鼓風罩，流速加快并從噴吹槽噴出，從而實現對從濾網上低落的水進一步降溫。

9、作為優選，所述的兩鼓風罩中心處固定設置有阻擋板，橫軸穿過阻擋板，阻擋板頂面為上凸的弧形面，阻擋板的兩側面為朝相對方向凹的弧形面。阻擋板的設置能防止兩側的氣流對沖，保證兩側氣流的流動降溫。

10、本發明的有益效果為：本技術的使用，首先能利用煙道煙氣流動帶動將水吸入圓盤并噴出，在噴出的同時能帶動圓盤的轉動，進而擴大噴灑面積，在節省能源和水資源的同時，實現降溫。

11、其次在滿足降溫的同時，能實現通過溫度改變時控制葉輪轉速改變，進而實現不同溫度同步噴出不同量的水，實現自動降溫的同時，能防止水資源的浪費（多高的溫度，利用多少的水）。

12、再次能實現水資源的循環利用并利用煙氣產生的動能對循環水降溫，進一步降低水資源和能源的消耗。
