本技術涉及電熱水器，具體是一種電熱水器供電控制系統。

背景技術：

1、電熱水器是與燃氣熱水器、太陽能熱水器相并列的三大熱水器之一，相對于燃氣熱水器和太陽能熱水器而言，電熱水器具有潔凈、噪音小、受天氣影響小等優點，受到很多人的青睞，現有技術中的電熱水器一般在內部存儲的水溫達到設定的溫度值時，將進行保溫處理，由于保溫時間可能較長，將時刻需要市電進行供電，導致供電成本過高，因此有待改進。

技術實現思路

1、本實用新型實施例提供一種電熱水器供電控制系統，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

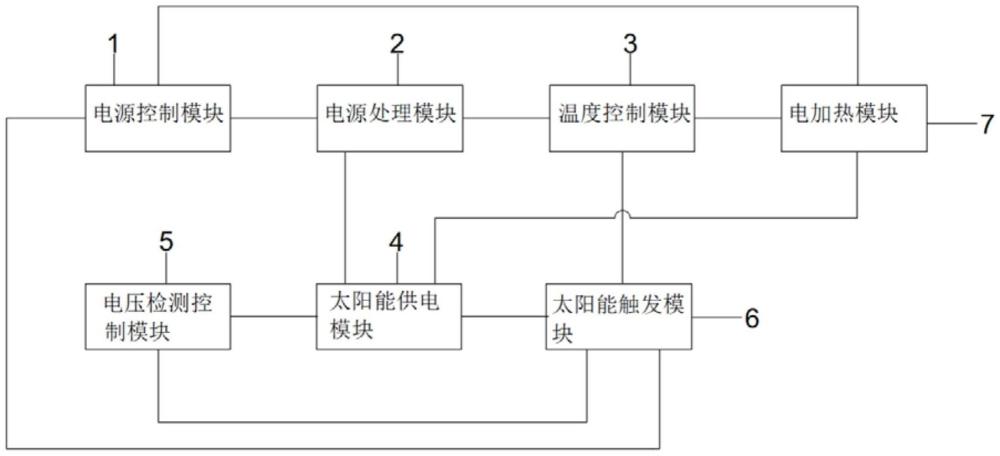

3、一種電熱水器供電控制系統，包括：電源控制模塊，電源處理模塊，溫度控制模塊，太陽能供電模塊，電壓檢測控制模塊，太陽能觸發模塊和電加熱模塊；

4、電源控制模塊，與所述電源處理模塊和太陽能觸發模塊連接，用于接入市電電能并將市電電能傳輸給電源處理模塊，在接收到太陽能觸發模塊輸出的觸發信號時，停止傳輸市電電能；

5、電源處理模塊，與所述太陽能供電模塊連接，用于對電源控制模塊傳輸的市電電能或太陽能供電模塊輸出的交流電能進行整流濾波和穩壓處理并輸出第一電能；

6、溫度控制模塊，與所述電源處理模塊連接，用于接收第一電能和設定溫度閾值，進行溫度檢測并輸出溫度信號，在溫度信號小于溫度閾值時，輸出第一控制信號，在溫度信號大于溫度閾值時，停止輸出第一控制信號；

7、太陽能供電模塊，與所述太陽能觸發模塊連接，用于進行光電轉換、電壓調節、儲能和放電工作，在接收到太陽能觸發模塊輸出的觸發信號時，將釋放的電能進行逆變處理并輸出交流電能；

8、電壓檢測控制模塊，與所述太陽能供電模塊連接，用于對太陽能供電模塊存儲的電能進行電量檢測并輸出第一電量信號，設定滿電閾值和放電閾值，在第一電量信號大于滿電閾值時，輸出第二控制信號，在第一電量信號低于放電閾值時，停止輸出第二控制信號；

9、太陽能觸發模塊，與所述溫度控制模塊和電壓檢測控制模塊連接，用于對溫度閾值進行降壓處理并輸出第一電壓閾值，在溫度信號大于第一電壓閾值時，輸出第三控制信號，在輸出第三控制信號期間接收到第二控制信號時，將輸出觸發信號；

10、電加熱模塊，與所述溫度控制模塊、太陽能供電模塊和電源控制模塊連接，用于接收交流電能或市電電能并在接收到第一控制信號時，開始進行電加熱工作。

11、作為本實用新型再進一步的方案：電源控制模塊包括電源端口和第一繼電開關；所述電源處理模塊包括第一變壓器、第一整流器、第一電容、第一穩壓器和第二電容；

12、優選的，電源端口的第一端和第二端分別連接第一繼電開關的第一動端和第二動端，第一繼電開關的第一靜端和第二靜端分別連接第一變壓器的原邊的第一端和第二端，第一變壓器的副邊的第一端和第二端分別連接第一整流器的第一端和第二端，第一整流器的第三按連接第一穩壓器的第三端并通過第一電容連接第一整流器的第四端、第一穩壓器的第二端、第二電容的一端和地端，第一穩壓器的第一端連接第二電容的另一端。

13、作為本實用新型再進一步的方案：溫度控制模塊包括第一熱敏電阻、第一電阻、第二電阻、第三電阻、第一電位器和第一比較器；

14、優選的，第一熱敏電阻的一端連接第一穩壓器的第一端并通過第二電阻連接第一電位器的一端，第一熱敏電阻的第二端連接第一比較器的反相端并通過第一電阻連接接地，第一的電位器的滑片端連接第一比較器的同相端，第一電位器的另一端通過第三電阻接地，第一比較器的輸出端連接電加熱模塊。

15、作為本實用新型再進一步的方案：電加熱模塊包括第一開關管、第二繼電器、第二繼電開關和電加熱器；

16、優選的，第一開關管的基極連接第一比較器的輸出端，第一開關管的集電極連接第二繼電器的第一端，第一開關管的發射極接地，第二繼電器的另一端連接第一穩壓器的第一端，第二繼電開關的第一動端和第二動端分別連接第一變壓器的原邊的第一端和第二端，第二繼電開關的第一靜端和第二靜端分別連接電加熱器的第一端和第二端。

17、作為本實用新型再進一步的方案：太陽能觸發模塊包括第四電阻、第一二極管、第二比較器和第一邏輯芯片；所述電源控制模塊還包括第五電阻、第二開關管和第一繼電器；

18、優選的，第二比較器的同相端連接第一熱敏電阻的第二端，第二比較器的反相端連接第一二極管的陰極，第一二極管的陽極通過第四電阻連接第一電位器的滑片端，第二比較器的輸出端連接第一邏輯芯片的a端，第一邏輯芯片的b端連接電壓檢測控制模塊，第一邏輯芯片的f端通過第五電阻連接第二開關管的基極，第二開關管的集電極連接第一繼電器的一端，第二開關管的發射極接地，第一繼電器的另一端連接第一穩壓器的第一端。

19、作為本實用新型再進一步的方案：太陽能供電模塊包括太陽能裝置、太陽能電池、第一功率管和逆變裝置；

20、優選的，太陽能裝置的第一端連接太陽能電池的第一端和第一功率管的漏極，第一功率管的源極連接逆變裝置的第一輸入端，逆變裝置的第二輸入端、太陽能電池的第二端和太陽能裝置的第二端均接地，逆變裝置的第一輸出端和第二輸出端分別連接第一變壓器的原邊的第一端和第一變壓器的原邊的第二端，第一功率管的柵極連接第一邏輯芯片的f端。

21、作為本實用新型再進一步的方案：電壓檢測控制模塊包括第六電阻、第七電阻、第一電源、第八電阻、第九電阻、第三比較器、第十電阻和第三開關管；

22、優選的，第六電阻的一端連接太陽能電池的第一端，第六電阻的另一端連接第三比較器的同相端并通過第七電阻連接太陽能電池的第二端和地端，第三比較器的反相端連接第九電阻的一端和第三開關管的集電極并通過第八電阻連接第一電源，第三比較器的輸出端連接第一邏輯芯片的b端和第三開關管的基極，第三開關管的發射極通過第十電阻連接第九電阻的另一端和地端。

23、與現有技術相比，本實用新型的有益效果是：本實用新型電熱水器供電控制系統由溫度控制模塊進行溫度檢測，根據設定的溫度閾值控制電加熱模塊進行電加熱工作并進行保溫處理，由太陽能供電模塊進行光電轉換和儲能工作，并在存儲的電量達到電壓檢測控制模塊設定的滿電閾值，且加熱溫度達到太陽能觸發模塊設定的第一電壓閾值時，斷開電源控制模塊的供電工作，由太陽能供電模塊釋放存儲的電能并對釋放的電能進行逆變處理，以便進行供電工作，維持加熱和保溫所需的電能，并在存儲的電能低于設定的放電閾值或溫度低于第一電壓閾值時，重新由電源控制模塊進行供電，實現節能供電，降低供電成本。

技術特征：

1.一種電熱水器供電控制系統，其特征在于，

2.根據權利要求1所述的一種電熱水器供電控制系統，其特征在于，所述電源控制模塊包括電源端口和第一繼電開關；所述電源處理模塊包括第一變壓器、第一整流器、第一電容、第一穩壓器和第二電容；

3.根據權利要求2所述的一種電熱水器供電控制系統，其特征在于，所述溫度控制模塊包括第一熱敏電阻、第一電阻、第二電阻、第三電阻、第一電位器和第一比較器；

4.根據權利要求3所述的一種電熱水器供電控制系統，其特征在于，所述電加熱模塊包括第一開關管、第二繼電器、第二繼電開關和電加熱器；

5.根據權利要求4所述的一種電熱水器供電控制系統，其特征在于，所述太陽能觸發模塊包括第四電阻、第一二極管、第二比較器和第一邏輯芯片；所述電源控制模塊還包括第五電阻、第二開關管和第一繼電器；

6.根據權利要求5所述的一種電熱水器供電控制系統，其特征在于，所述太陽能供電模塊包括太陽能裝置、太陽能電池、第一功率管和逆變裝置；

7.根據權利要求6所述的一種電熱水器供電控制系統，其特征在于，所述電壓檢測控制模塊包括第六電阻、第七電阻、第一電源、第八電阻、第九電阻、第三比較器、第十電阻和第三開關管；

技術總結
本技術公開了一種電熱水器供電控制系統，涉及電熱水器技術領域，包括電源控制模塊，用于接入市電并進行供電控制；電源處理模塊，用于整流濾波和穩壓處理；溫度控制模塊，用于在采樣的溫度信號小于溫度閾值時，控制電加熱模塊進行電加熱；太陽能供電模塊，用于進行光電轉換、電壓調節、儲能、放電和逆變；電壓檢測控制模塊，用于對太陽能供電模塊進行滿電檢測；太陽能觸發模塊，用于在溫度達到設定的第一電壓閾值且太陽能供電模塊滿電時，控制太陽能供電模塊供電并斷開電源控制模塊。本技術電熱水器供電控制系統根據熱水溫度情況和太陽能供電模塊的電量狀態，控制電源控制模塊和太陽能供電模塊切換供電，實現節能供電，降低供電成本。

技術研發人員：謝勇,江幸芳,謝飛
受保護的技術使用者：佛山市科迪訊科技有限公司
技術研發日：20240701
技術公布日：2025/4/28
