本技術涉及取暖爐領域，尤其涉及一種導水構件和加熱體組件。

背景技術：

1、在相關的現有技術中，使用加熱體對水流進行加熱時，由于水流在加熱體內部流速緩慢且分布不均勻，加熱效果不佳，同時為了提高加熱效率，只能采用更多、更大功率的加熱膜，提高了加熱體的制造成本和售價，影響了設備的市場占有率；若在加熱體內部設置提高水流流速的導水棒，市面上的導水棒結構比較簡單，功能比較單一，且面對不同功率的加熱體時，無法做到長度自由調整，只能重新制造匹配，進一步提高了加熱體的制造成本。

技術實現思路

1、本實用新型實施方式提供的導水構件，包括主體部和導水部，所述主體部呈柱狀，包括第一連接端和第二連接端，所述第一連接端形成有空腔，所述第二連接端形成有快接插頭，所述快接插頭上形成有連接凸起，所述第一連接端開設有連接孔連通所述空腔，所述連接凸起和所述連接孔匹配，所述導水部為螺旋環繞所述主體部的導水片，所述導水片至少覆蓋所述第一連接端。

2、本實用新型實施方式提供的導水構件，通過導水片的旋轉，提高了水流的流速，使加熱體加熱效率更高，且由于水流的流動，加熱體內部的加熱溫度更均勻，避免局部溫升過高、過快對加熱體使用壽命帶來的不良影響；且造型巧妙、易于制造，通過兩頭的快接設計，大大提高了導水構件連接的效率，在面對不同功率的加熱體時，可自由增加或減少導水構件以形成不同長度的導水棒，極高提升了導水棒對加熱體的適應能力，大大降低了導水棒喝加熱體的制造成本。

3、在某些實施方式中，所述連接孔有多個，對稱分布在所述第一連接端的外表面。

4、在某些實施方式中，所述快接插頭的外徑小于所述主體部的內徑，所述連接凸起位于懸臂上，所述連接凸起對應所述連接孔，對稱分布在所述快接插頭上。

5、加熱體組件，包括殼體、加熱膜、水管、旋轉電機和導水構件，其特征在于，所述加熱膜覆蓋在所述殼體外部，所述水管位于所述殼體內部，所述導水構件首尾相接設置在所述水管內部形成一體式導水棒，所述旋轉電機連接所述導水棒。

6、通過旋轉電機的帶動，自由拼接、長度可自由定制的導水棒在加熱體組件內旋轉，通過螺旋設置的導水片，帶動水流流動，促進了加熱的均勻性，提高了加熱效率。

7、在某些實施方式中，導水構件的所述快接插頭插入所述第一連接端的空腔，所述連接凸起從所述連接孔伸出所述主體部并限制相鄰導水構件發生相對位移。

8、本實用新型實施方式的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

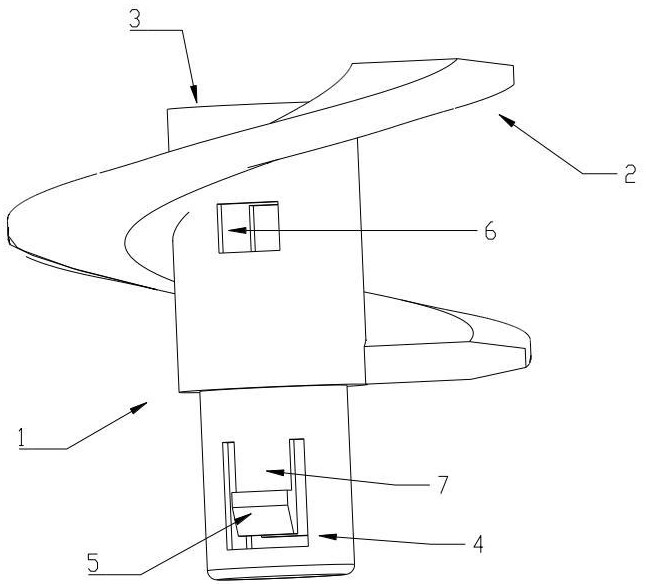

1.導水構件，其特征在于，包括主體部(1)和導水部(2)，所述主體部呈柱狀，包括第一連接端(3)和第二連接端(4)，所述第一連接端形成有空腔，所述第二連接端形成有快接插頭，所述快接插頭上形成有連接凸起(5)，

2.根據權利要求1所述的導水構件，其特征在于，所述連接孔有多個，對稱分布在所述第一連接端的外表面。

3.根據權利要求2所述的導水構件，其特征在于，所述快接插頭的外徑小于所述主體部的內徑，所述連接凸起位于懸臂(7)上，所述連接凸起對應所述連接孔，對稱分布在所述快接插頭上。

4.加熱體組件，包括殼體(8)、加熱膜(9)、水管(10)、旋轉電機(11)和如權利要求1-3任一所述的導水構件組成的導水棒(12)，其特征在于，所述加熱膜覆蓋在所述殼體外部，所述水管位于所述殼體內部，所述導水構件首尾相接設置在所述水管內部形成一體式導水棒，所述旋轉電機連接所述導水棒。

5.根據權利要求4所述的加熱體組件，其特征在于，導水構件的所述快接插頭插入所述第一連接端的空腔，所述連接凸起從所述連接孔伸出所述主體部并限制相鄰導水構件發生相對位移。

技術總結
本技術實施方式提供的導水構件和加熱體組件，導水構件包括主體部和導水部，所述主體部呈柱狀，包括第一連接端和第二連接端，所述第一連接端形成有空腔，所述第二連接端形成有快接插頭，所述快接插頭上形成有連接凸起，所述第一連接端開設有連接孔連通所述空腔，所述連接凸起和所述連接孔匹配，所述導水部為螺旋環繞所述主體部的導水片，所述導水片至少覆蓋所述第一連接端。本技術實施方式提供的導水構件，加熱體加熱效率更高；且造型巧妙、易于制造，通過兩頭的快接設計，大大提高了導水構件連接的效率，在面對不同功率的加熱體時，可自由增加或減少導水構件以形成不同長度的導水棒，大大降低了導水棒和加熱體的制造成本。
