本申請涉及吸油煙機，特別是涉及一種吸油煙機。

背景技術：

1、雙進風吸油煙機能夠形成雙吸風風道，能夠充分地利用風機前后的進風口，顯著提高排煙效果。市面上常見的吸油煙機通常吸煙裝置上僅設置一個油煙進口，或者左右并排設置兩個油煙進口，但是這種油煙進口的設置方式對于前后進風的雙吸風風道，油煙進口與風機的前后進風口沒有很好地協同配合作用，并沒有發揮出前后進風的風機的最佳效果。

技術實現思路

1、基于此，有必要提供一種吸油煙效果更好，同時結構更加簡單且成本更低的吸油煙機。

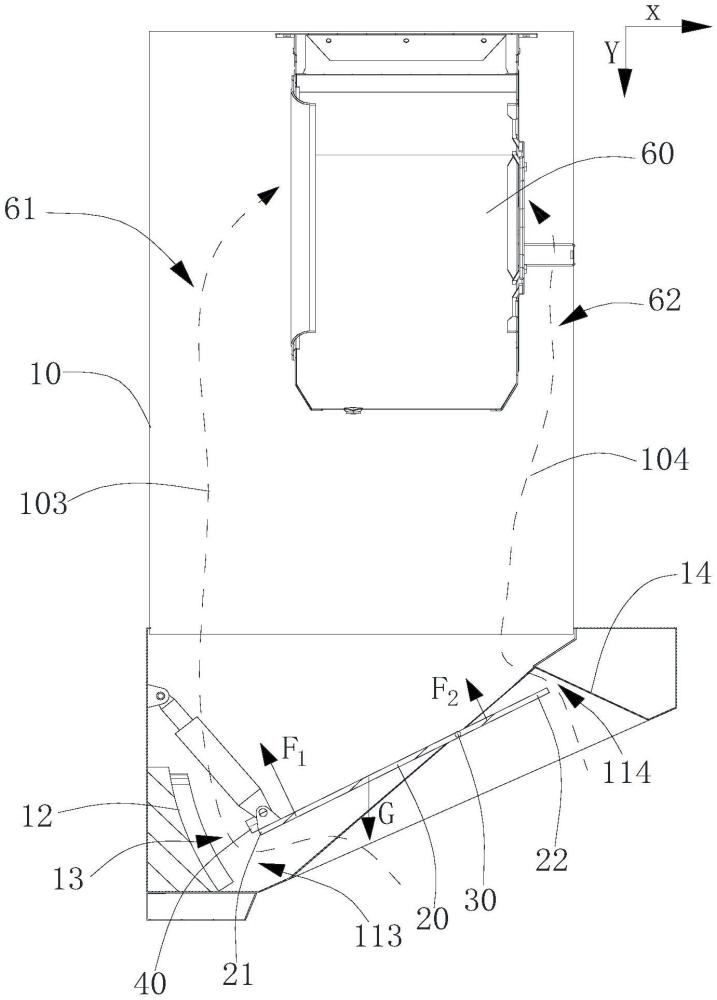

2、一種吸油煙機，該吸油煙機包括殼體、風機及擋煙板，殼體開設有進風口，風機裝設于殼體內部，且風機一側與對應的殼體內壁間隔設置并圍設形成第一風路，風機相對的另一側與對應的殼體內壁間隔設置并圍設形成第二風路；擋煙板上設有轉軸，且擋板圍繞轉軸轉動安裝于進風口，且擋煙板包括分別位于轉軸兩側第一擋煙部和第二擋煙部，擋煙板具有關閉位置和平衡位置，其中，當擋煙板轉動至關閉位置時，進風口關閉；當擋煙板轉動至平衡位置時，進風口開啟，且第一擋煙部與進風口的一側邊緣間隔設置并圍設形成第一進口，第二擋煙部與進風口相對的另一側邊緣間隔設置并圍設形成第二進口；并且，沿著吸油煙機的厚度方向x，第一進口與第一風路位于同一端，第二進口與第二風路位于相對的另一端。

3、在其中一個實施例中，第一風路的流通面積為s1，第二風路的流通面積為s2，第一進口的流通面積為s3，第二進口的流通面積為s4，并且，s1/s2＝s3/s4。可以理解的是，如此設置，使得第一進口和第二進口之間的進風能力的大小情況，與第一風路和第二風路之間進風能力大小情況相匹配，有利于進一步避免油煙在第一吸風風道與第二吸風風道之間流竄而形成亂流。

4、在其中一個實施例中，沿著吸油煙機的高度方向y，第二進口的高度大于第一進口的高度。

5、在其中一個實施例中，在擋煙板由關閉位置切換至平衡位置過程中，第一擋煙部相對進風口朝向殼體內部翻轉，第二擋煙部相對進風口朝向殼體外部翻轉，且s3＞s4。可以理解的是，如此設置，在保證油煙進入殼體內部的同時，盡量減少殼體內部油煙向外逃逸。

6、在其中一個實施例中，k＝s4/s3，且0.2≤k≤0.5。可以理解的是，如此設置，既能夠保證第二進口的進煙能力，也能減少油煙經第二進口向外逃逸。

7、在其中一個實施例中，擋煙板配置為矩形板，第一擋煙部與第二擋煙部沿著擋煙板的長度方向分布，第一擋煙部的延伸長度為l1，第二擋煙部的延伸長度為l2，并且，l1＞l2。可以理解的是，如此設置，使得擋煙板在由關閉位置朝向平衡位置轉動的過程中，第一進口的開度始終大于第二進口的開度。

8、在其中一個實施例中，l1/l2＝s1/s2。

9、在其中一個實施例中，s1＝s3，且s2＝s4。不僅有利于避免油煙在第一吸風風道與第二吸風風道之間流竄而形成亂流，而且使得第一吸風風道前端(第一進口)與末端(第一風路)的進風能力相匹配，也能使得第二吸風風道前端(第二進口)與末端(第二風路)的進風能力相匹配。

10、在其中一個實施例中，第一擋煙部的表面積大于第二擋煙部的表面積，且擋煙板的重心位于第一擋煙部；當擋煙板處于關閉位置，且風機提供朝向殼體內的抽吸風力時，擋煙板能夠圍繞轉軸轉動至平衡位置，并在平衡位置處停止轉動，以使進風口保持打開，當抽吸風力消失時，擋煙板在自身重力作用下能夠回落至關閉位置。可以理解的是，如此設置，利用風機提供的抽吸風力即可使得擋煙板實現自動打開或者關閉進風口，而無需額外設置驅動裝置，成本比較低。

11、在其中一個實施例中，進風口相對的兩端分別設有第一限位板和第二限位板，當擋煙板處于關閉位置時，沿著重力方向，第一限位板止擋于第一擋煙部的下方，第二限位板止擋于第二擋煙部的上方。可以理解的是，如此設置，第一限位板1用于對第一擋煙部形成限位，第二限位板對第二擋煙部形成限位，以使得擋煙板能夠保持在關閉位置，而不會在自身重力作用下圍繞轉軸轉動。

12、與現有技術相比，本申請提供的吸油煙具有兩個吸風風道，分別為第一吸風風道及第二吸風風道。第一吸風風道為：第一進口-第一風路-風機；第二吸風風道為：第二進口-第二風路-風機。并且，隨著擋煙板圍繞轉軸轉動，第一擋煙部與第二擋煙部同步反向轉動，以同時打開或者關閉第一進口和第二進口，進而同時隔斷或者打開第一吸風風道及第二吸風風道。也就是說，相較于相關結構中，需要設置多個擋板以打開或者關閉不同的進口，從而隔斷或者打開兩個吸風風道，本申請只需要設置一個擋煙板，即可同時控制吸油煙機的兩個吸風風道隔斷或者打開，從而簡化了吸油煙機的結構。并且，設置沿著吸油煙機的厚度方向x，第一進口與第一風路位于同一端，第二進口與第二風路位于相對的另一端，方便第一進口與第一風路連通形成一個第一吸風風道，以及方便第二進口與第二風路連通形成第二吸風風道，也即，方便吸油煙機的進風口與風機的前后進風協同配合，并且，使得第一吸風風道與第二吸風風道之間保持相對大的間距，有利于避免油煙在第一吸風風道與第二吸風風道之間流竄而形成亂流，進而影響吸油煙效果以及產生噪聲。

技術特征：

1.一種吸油煙機，其特征在于，所述吸油煙機(100)包括：

2.根據權利要求1所述的吸油煙機，其特征在于，所述第一風路(61)的流通面積為s1，所述第二風路(62)的流通面積為s2，所述第一進口(113)的流通面積為s3，所述第二進口(114)的流通面積為s4，并且，s1/s2＝s3/s4。

3.根據權利要求2所述的吸油煙機，其特征在于，沿著所述吸油煙機的高度方向y，所述第二進口(114)的高度大于所述第一進口(113)的高度。

4.根據權利要求3所述的吸油煙機，其特征在于，在所述擋煙板(20)由關閉位置切換至平衡位置過程中，所述第一擋煙部(21)相對所述進風口(11)朝向所述殼體(10)內部翻轉，所述第二擋煙部(22)相對所述進風口(11)朝向所述殼體(10)外部翻轉，且s3＞s4。

5.根據權利要求2所述的吸油煙機，其特征在于，k＝s4/s3，且0.2≤k≤0.5。

6.根據權利要求2所述的吸油煙機，其特征在于，所述擋煙板(20)配置為矩形板，所述第一擋煙部(21)與所述第二擋煙部(22)沿著所述擋煙板(20)的長度方向分布，所述第一擋煙部(21)的延伸長度為l1，所述第二擋煙部(22)的延伸長度為l2，并且，l1＞l2。

7.根據權利要求6所述的吸油煙機，其特征在于，l1/l2＝s1/s2。

8.根據權利要求2所述的吸油煙機，其特征在于，s1＝s3，且s2＝s4。

9.根據權利要求1所述的吸油煙機，其特征在于，所述第一擋煙部(21)的表面積大于所述第二擋煙部(22)的表面積，且所述擋煙板(20)的重心位于所述第一擋煙部(21)；

10.根據權利要求8所述的吸油煙機，其特征在于，所述進風口(11)相對的兩端分別設有第一限位板(111)和第二限位板(112)，當所述擋煙板(20)處于關閉位置時，沿著所述吸油煙機的高度方向y，所述第一限位板(111)止擋于所述第一擋煙部(21)的下方，所述第二限位板(112)止擋于所述第二擋煙部(22)的上方。

技術總結
本申請涉及一種吸油煙機，吸油煙機包括殼體、風機及擋煙板，殼體開設有進風口，風機裝設于殼體內部，且風機一側與對應的殼體內壁間隔設置并圍設形成第一風路，風機相對的另一側與對應的殼體內壁間隔設置并圍設形成第二風路；擋板圍繞轉軸轉動安裝于進風口，且擋煙板包括分別位于轉軸兩側第一擋煙部和第二擋煙部，擋煙板具有關閉位置和平衡位置，當擋煙板轉動至關閉位置時，進風口關閉；當擋煙板轉動至平衡位置時，進風口開啟，且第一擋煙部與進風口的一側邊緣圍設形成第一進口，第二擋煙部與進風口相對的另一側邊緣圍設形成第二進口；沿著吸油煙機的厚度方向，第一進口與第一風路位于同一端，第二進口與第二風路位于相對的另一端。

技術研發人員：鄭聰,葉豐
受保護的技術使用者：寧波方太廚具有限公司
技術研發日：
技術公布日：2025/4/28
