本技術涉及發熱設備，具體為一種大型發熱設備的油風冷卻裝置。

背景技術：

1、發熱設備的工作原理是把一個匝數較多的初級線圈和一個匝數較少的次級線圈裝在同一個鐵芯上。輸入與輸出的電壓比等于線圈匝數之比，同時能量保持不變，因此，次級線圈在低電壓的條件下產生大電流，對于感應加熱器來說，軸承是一個短路單匝的次級線圈，在較低交流電壓的條件下通過大電流，因而產生很大的熱量。

2、現有專利（公告號為：cn214148513u）公布了一種大型發熱設備的油風冷卻裝置，包括冷卻水箱，所述裝載板的基面設置有循環水泵，所述安裝板的基面設置有油風冷箱，所述油風冷箱的基面左后側拐角處設置有進油口，所述油風冷箱的基面右后側拐角處設置有出油口，所述油風冷箱的基面左側中間處設置有進水口，所述油風冷箱的基面右側中間處設置有出水口，所述油風冷箱的內部與進水口和出水口對應設置有冷卻水管，所述油風冷箱的正面左右對稱設置有冷卻風扇，通過循環水泵能夠將冷卻水箱中的水冷液輸送至油風冷箱中通過冷卻水管對油風冷箱進行水冷降溫，通過設置的冷卻風扇與冷卻水管配合進行風冷降溫冷卻，使油風冷效果更好，效率更高。

3、上述文件中通過使用冷卻水冷對油進行降溫，并通過風冷對冷卻水進行降溫，但冷卻水處于靜止的狀態，會導致油管周圍的冷卻水升溫較快，從而對溫度的傳遞速度會變慢，影響對油的冷卻，同時僅依靠分離對冷卻水進行降溫，冷卻水溫度降低的時間較長。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種大型發熱設備的油風冷卻裝置，解決了背景技術中所提出的問題。

2、技術方案

3、為實現以上目的，本實用新型通過以下技術方案予以實現：一種大型發熱設備的油風冷卻裝置，包括機體，所述機體的內部設有冷卻管，冷卻管的兩端均安裝有法蘭，機體的內底壁通過密封軸承轉動連接有轉動底座，轉動柱底座的上表面固定連接有多個呈圓周分布的導流板，轉動底座的底面固定連接有轉動柱，轉動柱的外表面固定連接有多個呈圓周分布的冷風筒，多個冷風筒的外表面均固定連通有排氣管，多個排氣管的外表面均安裝有排氣單向閥，多個排氣管的另一端均與轉動底座固定連通。

4、進一步的，所述機體的內壁固定連接有多個呈圓周分布的弧形塊，多個冷風筒內均滑動連接有滑桿，多個滑桿均與其相靠近的弧形塊接觸，安裝弧形塊能夠在滑桿公轉的過程中推動滑桿在冷風筒內滑動，并對其內部的空氣進行壓縮，使空氣排入到機體內。

5、進一步的，多個所述滑桿相互靠近的一側面均固定連接有彈簧，多個彈簧的另一端均與其相靠近的冷風筒的內壁固定連接，安裝彈簧能夠推動滑桿復位，使外界的空氣能夠進入到冷風筒內，對下次操作做準備。

6、進一步的，所述機體的外表面安裝有風機，機體的右側設有循環水泵，循環水泵的輸出端固定連通有蛇形管，蛇形管的另一端與機體的上端固定連通，循環水泵的進水端與機體的底端固定連通，安裝循環水泵能夠抽取機體內的冷卻水并輸送到蛇形管內，通過風機的配合能夠對蛇形管內的冷卻水進行降溫，使其能夠快速的降溫。

7、進一步的，多個所述冷風筒的外表面均固定連通有進氣單向閥，多個進氣單向閥呈圓周分布，安裝進氣單向閥能夠在冷風筒內處于負壓狀態時將外界的空氣抽取到冷風筒內，同時能夠對冷風筒內壓力增大時對冷風筒進行封閉。

8、進一步的，所述風機的外表面固定連接有擋風件，蛇形管位于風機的右側，安裝擋風件能夠對風機產生的氣流進行格擋，使氣流從擋風件的兩側排出，使其能夠充分的與蛇形管接觸。

9、進一步的，所述機體的上表面固定連通有進水管，機體的下方設有電機，電機的輸出端與轉動柱的底端固定連接，電機能夠驅動轉動柱轉動，使轉動柱通過轉動底座帶動多個倒流板公轉，使機體內的冷卻水能夠呈渦狀流動。

10、本實用新型的有益效果在于：

11、1、該大型發熱設備的油風冷卻裝置，通過安裝倒流板能夠使機體內的冷卻液形成渦流并快速的在機體內流動，使其能夠均勻的帶走冷卻管內油的熱量，并通過排氣管對機體內噴射氣流能夠使冷氣流與渦流狀的冷卻水接觸并使機體內的冷卻水的溫度能夠快速的流逝，通過安裝風機能夠對機體的冷卻水進行進一步的冷卻，從而能夠使機體內的冷卻水保持溫度較低的狀態，便于熱量在機體內傳遞，進而提高了對冷卻管內油的冷卻效率。

12、2、該大型發熱設備的油風冷卻裝置，安裝循環水泵能夠抽取機體內的冷卻水并輸送到蛇形管內，通過風機的配合能夠對蛇形管內的冷卻水進行降溫，使其能夠快速的降溫，安裝擋風件能夠對風機產生的氣流進行格擋，使氣流從擋風件的兩側排出，使其能夠充分的與蛇形管接觸。

技術特征：

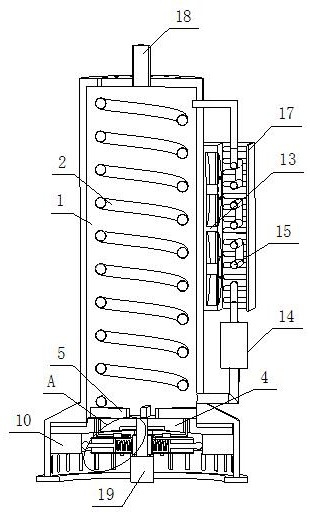

1.一種大型發熱設備的油風冷卻裝置，包括機體（1），其特征在于：所述機體（1）的內部設有冷卻管（2），冷卻管（2）的兩端均安裝有法蘭（3），機體（1）的內底壁通過密封軸承轉動連接有轉動底座（4），轉動柱（6）底座的上表面固定連接有多個呈圓周分布的導流板（5），轉動底座（4）的底面固定連接有轉動柱（6），轉動柱（6）的外表面固定連接有多個呈圓周分布的冷風筒（7），多個冷風筒（7）的外表面均固定連通有排氣管（8），多個排氣管（8）的外表面均安裝有排氣單向閥（9），多個排氣管（8）的另一端均與轉動底座（4）固定連通。

2.根據權利要求1所述的一種大型發熱設備的油風冷卻裝置，其特征在于：所述機體（1）的內壁固定連接有多個呈圓周分布的弧形塊（10），多個冷風筒（7）內均滑動連接有滑桿（11），多個滑桿（11）均與其相靠近的弧形塊（10）接觸。

3.根據權利要求2所述的一種大型發熱設備的油風冷卻裝置，其特征在于：多個所述滑桿（11）相互靠近的一側面均固定連接有彈簧（12），多個彈簧（12）的另一端均與其相靠近的冷風筒（7）的內壁固定連接。

4.根據權利要求1所述的一種大型發熱設備的油風冷卻裝置，其特征在于：所述機體（1）的外表面安裝有風機（13），機體（1）的右側設有循環水泵（14），循環水泵（14）的輸出端固定連通有蛇形管（15），蛇形管（15）的另一端與機體（1）的上端固定連通，循環水泵（14）的進水端與機體（1）的底端固定連通。

5.根據權利要求1所述的一種大型發熱設備的油風冷卻裝置，其特征在于：多個所述冷風筒（7）的外表面均固定連通有進氣單向閥（16），多個進氣單向閥（16）呈圓周分布。

6.根據權利要求4所述的一種大型發熱設備的油風冷卻裝置，其特征在于：所述風機（13）的外表面固定連接有擋風件（17），蛇形管（15）位于風機（13）的右側。

7.根據權利要求1所述的一種大型發熱設備的油風冷卻裝置，其特征在于：所述機體（1）的上表面固定連通有進水管（18），機體（1）的下方設有電機（19），電機（19）的輸出端與轉動柱（6）的底端固定連接。

技術總結
本技術提供一種大型發熱設備的油風冷卻裝置，涉及xxx領域，包括包括機體，所述機體的內部設有冷卻管，冷卻管的兩端均安裝有法蘭，機體的內底壁通過密封軸承轉動連接有轉動底座。該大型發熱設備的油風冷卻裝置，通過安裝倒流板能夠使機體內的冷卻液形成渦流并快速的在機體內流動，使其能夠均勻的帶走冷卻管內油的熱量，并通過排氣管對機體內噴射氣流能夠使冷氣流與渦流狀的冷卻水接觸并使機體內的冷卻水的溫度能夠快速的流逝，通過安裝風機能夠對機體的冷卻水進行進一步的冷卻，從而能夠使機體內的冷卻水保持溫度較低的狀態，便于熱量在機體內傳遞，進而提高了對冷卻管內油的冷卻效率。

技術研發人員：宮慶鋒,姚淑泉
受保護的技術使用者：云南宏泰新型材料有限公司
技術研發日：20240703
技術公布日：2025/4/28
