本技術涉及化工容器清潔，具體是一種反應容器內壁清理裝置。

背景技術：

1、在染料的生產加工工藝中，需要多次用到大型的反應容器，如混合、耦合、絡合等工序，都需要用到密封的大型反應釜。這種反應容器在內部通常居中的安裝攪拌結構，并根據工藝滿足進行加壓或者加熱等條件設定。基于染料生產對設備的要求，需要定期對罐內進行清洗，為了保證每次清洗的擦刷徹底，現在通常需要運維人員通過人孔下到罐內，進行人工沖洗。不但勞動量很繁重，而且罐內環境對健康有一定危害。

技術實現思路

1、本實用新型的目的在于提供一種反應容器內壁清理裝置，它能夠利用化工容器內的中央攪拌軸實現在罐體內的轉動，從而對罐壁進行擦刷。

2、本實用新型為實現上述目的，通過以下技術方案實現：

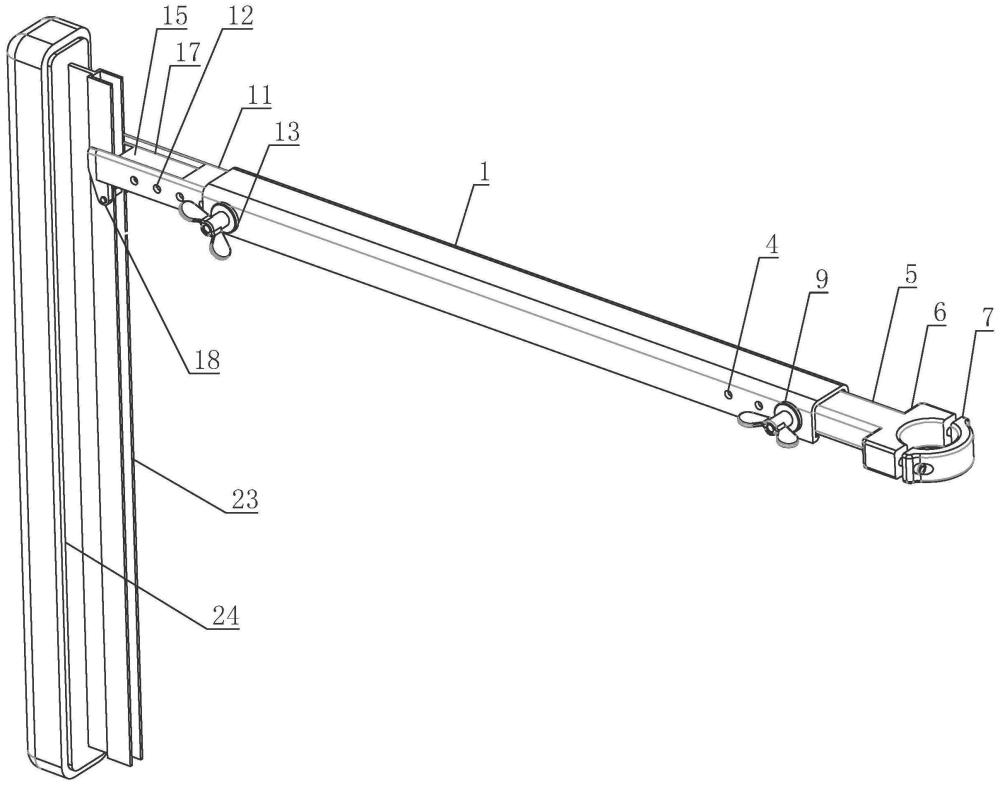

3、一種反應容器內壁清理裝置，包括直線延伸的條形外框，所述條形外框的一端設有與軸件配合固定的夾持件，所述條形外框的另一端設有與其套接連接的條形內框，所述條形內框遠離條形外框的一端設有與其伸縮配合的條形件，所述條形件與條形內框之間安裝有使二者遠離的壓縮彈簧，所述條形件的外端設有鉸接座，所述鉸接座上鉸接有直架，所述直架的上部或頂部與鉸接座鉸接，所述直架遠離條形件的一側固定有刷板。

4、所述夾持件包括與條形外框的一端活動插接的插桿，所述條形外框的側壁上靠近夾持件的一端設有多個等距設置的第一定位孔，所述插桿遠離母箍件的一端邊緣處設有內螺孔，所述內螺孔上螺紋配合有蝶形的第一定位螺栓，所述第一定位螺栓與第一定位孔活動插接。

5、所述插桿遠離條形外框的一端固定有母箍件，所述母箍件遠離插桿的一側設有與其通過緊固螺栓連接的子箍件，所述母箍件與子箍件相鄰的端面上分別設有弧形槽。

6、所述條形外框的底面上設有將其兩端貫穿的安裝槽，所述安裝槽的底側槽口處設有沿口沿方向延伸的擋條，所述條形內框自遠離夾持件的一端插入安裝槽且與安裝槽滑動配合，所述條形內框側壁上設有一排多個等距的第二定位孔，所述條形外框遠離夾持件的一端邊緣位置設有外螺孔，所述外螺孔上螺紋連接有第二定位螺栓，所述第二定位螺栓與第二定位孔活動插接或螺紋連接。

7、所述條形內框沿其長度方向設有滑動腔，所述條形件自遠離夾持件的一端插入滑動腔并與滑動腔滑動連接，所述滑動腔位于條形外框內的一端為封閉結構且貫穿有與其螺紋連接的調節螺桿，所述壓縮彈簧安裝在所述調節螺桿內端與條形件內端之間。

8、所述鉸接座向下延伸，所述直架的頂部靠近條形件的一側邊緣處與鉸接座的底端鉸接，所述直架具有自與條形件垂直至與條形件平行的擺動行程。

9、所述條形件的底面居中的設有條形槽，所述條形槽內鉸接有推缸，所說推缸的底端伸縮配合有推桿，所述推桿的底端與直架鉸接且鉸接位置位于鉸接座的下方，所述條形內框的底面設有與滑動腔相連通的條形口。

10、對比現有技術，本實用新型的有益效果在于：

11、能夠對反應容器的內壁進行擦洗，相比直接沖洗效果更好，同時也可以二者結合使用，對反應容器內壁進行徹底的清潔。

12、操作利用了原本在反應容器內的攪拌結構，將本裝置配合固定在中央轉軸上，即可實現圍繞容器內部的轉動，實現擦刷。從而自身不需要配合動力結構和傳動結構，裝置更加簡潔，易于加工，成本很低。

13、使用本裝置擦刷，代替了人工在罐內的操作，人員只需要對本裝置進行拆裝即可，可以避免讓工人在有危害的罐內環境下長期工作。

技術特征：

1.一種反應容器內壁清理裝置，其特征在于，包括直線延伸的條形外框，所述條形外框的一端設有與軸件配合固定的夾持件，所述條形外框的另一端設有與其套接連接的條形內框，所述條形內框遠離條形外框的一端設有與其伸縮配合的條形件，所述條形件與條形內框之間安裝有使二者遠離的壓縮彈簧，所述條形件的外端設有鉸接座，所述鉸接座上鉸接有直架，所述直架的上部或頂部與鉸接座鉸接，所述直架遠離條形件的一側固定有刷板。

2.根據權利要求1所述一種反應容器內壁清理裝置，其特征在于，所述夾持件包括與條形外框的一端活動插接的插桿，所述條形外框的側壁上靠近夾持件的一端設有多個等距設置的第一定位孔，所述插桿遠離母箍件的一端邊緣處設有內螺孔，所述內螺孔上螺紋配合有蝶形的第一定位螺栓，所述第一定位螺栓與第一定位孔活動插接。

3.根據權利要求2所述一種反應容器內壁清理裝置，其特征在于，所述插桿遠離條形外框的一端固定有母箍件，所述母箍件遠離插桿的一側設有與其通過緊固螺栓連接的子箍件，所述母箍件與子箍件相鄰的端面上分別設有弧形槽。

4.根據權利要求1所述一種反應容器內壁清理裝置，其特征在于，所述條形外框的底面上設有將其兩端貫穿的安裝槽，所述安裝槽的底側槽口處設有沿口沿方向延伸的擋條，所述條形內框自遠離夾持件的一端插入安裝槽且與安裝槽滑動配合，所述條形內框側壁上設有一排多個等距的第二定位孔，所述條形外框遠離夾持件的一端邊緣位置設有外螺孔，所述外螺孔上螺紋連接有第二定位螺栓，所述第二定位螺栓與第二定位孔活動插接或螺紋連接。

5.根據權利要求1所述一種反應容器內壁清理裝置，其特征在于，所述條形內框沿其長度方向設有滑動腔，所述條形件自遠離夾持件的一端插入滑動腔并與滑動腔滑動連接，所述滑動腔位于條形外框內的一端為封閉結構且貫穿有與其螺紋連接的調節螺桿，所述壓縮彈簧安裝在所述調節螺桿內端與條形件內端之間。

6.根據權利要求1所述一種反應容器內壁清理裝置，其特征在于，所述鉸接座向下延伸，所述直架的頂部靠近條形件的一側邊緣處與鉸接座的底端鉸接，所述直架具有自與條形件垂直至與條形件平行的擺動行程。

7.根據權利要求1所述一種反應容器內壁清理裝置，其特征在于，所述條形件的底面居中的設有條形槽，所述條形槽內鉸接有推缸，所說推缸的底端伸縮配合有推桿，所述推桿的底端與直架鉸接且鉸接位置位于鉸接座的下方，所述條形內框的底面設有與滑動腔相連通的條形口。

技術總結
本技術公開了一種反應容器內壁清理裝置，主要涉及化工容器清潔技術領域。包括直線延伸的條形外框，所述條形外框的一端設有與軸件配合固定的夾持件，所述條形外框的另一端設有與其套接連接的條形內框，所述條形內框遠離條形外框的一端設有與其伸縮配合的條形件，所述條形件與條形內框之間安裝有使二者遠離的壓縮彈簧，所述條形件的外端設有鉸接座，所述鉸接座上鉸接有直架，所述直架的上部或頂部與鉸接座鉸接，所述直架遠離條形件的一側固定有刷板。本技術的有益效果在于：它能夠利用化工容器內的中央攪拌軸實現在罐體內的轉動，從而對罐壁進行擦刷。

技術研發人員：蘇紅軍,曹世川,楊彬,高洪軍,楊海峰
受保護的技術使用者：天津環麗化工有限公司
技術研發日：20240515
技術公布日：2025/4/28
