本技術涉及污水處理領域，尤其涉及一種硫自養反硝化污水均勻布水裝置。

背景技術：

1、硫自養反硝化污水處理設備是由水池、隔板、水管和出水口構成的，是用來對污水進行處理的效果，在日常生活中較為常見

2、現有技術諸如公開號為cn114560559a的實用新型，該專利公開了一種自養反硝化脫氮污水處理設備，該專利采用自養反硝化池，自養反硝化池內設有反硝化填料層。反硝化填料層的填料包括自活性脫氮除磷載體材料，自活性脫氮除磷載體材料包括含硫載體及分散填充于含硫載體的弱堿性礦物材料、鐵基材料及微生物生長促進劑，自活性脫氮除磷載體材料的比表面積較大且均一性高，能夠獲得較高的脫氮效率且脫氮效果穩定，因而能夠有效提高污水處理設備的脫氮效率，同時還能夠獲得同步除磷的效果，解決了在傳統的脫氮處理方法中，往往存在脫氮效果有限的瓶頸，難以適應不斷提高的水質標準的要求的問題。

3、在日常工作中發現在對硫自養反硝化污水處理設備進行使用的過程中存在現有的硫自養反硝化污水處理設備再進行使用時水流進入時容易產生浮沫，導致污水處理池在對污水處理完畢后，水流排出時容易攜帶浮沫和漂浮物的問題。

技術實現思路

1、本實用新型的目的是解決現有技術中存在的缺點，而提出的一種硫自養反硝化污水均勻布水裝置。

2、為解決上述技術問題，本實用新型提供了一種硫自養反硝化污水均勻布水裝置，包括：水池，所述水池的內壁固定連接有若干個隔板，所述水池的一端開設有若干個出水槽，所述水池的遠離出水槽的一端安裝有若干個水管，所述水池靠近出水槽的一端設有過濾結構，所述過濾結構包括兩個固定塊，兩個所述固定塊與水池固定連接，所述固定塊的內壁滑動連接有連接板，所述連接板遠離固定塊的一端固定連接有過濾框，所述兩個所述固定塊相互遠離的一側均滑動連接有插桿，所述插桿的與連接板滑動連接，所述固定塊與連接板相互靠近的一側均固定連接有磁塊，所述水池靠近過濾框的一側固定連接有斜塊，所述斜塊與過濾框相貼合。

3、上述部件所達到的效果為：可以方便對處理后的污水進行過濾，避免污水攜帶浮沫流出的效果。

4、優選的，所述插桿的圓弧面套有彈簧，所述彈簧的兩端分別與插桿和固定塊固定連接。

5、上述部件所達到的效果為：在需要對固定塊和連接塊進行連接時，拉動插桿帶動彈簧進行拉伸，然后將插桿與固定塊和連接板對齊，然后松開插桿彈簧進行收縮帶動插桿插入固定塊和連接板中固定。

6、優選的，所述固定塊的內壁固定連接有防滑套，所述防滑套與連接板滑動連接。

7、上述部件所達到的效果為：防滑套可以增加固定塊與連接板之間的摩擦力，避免連接板與固定塊進行連接時發生滑動。

8、優選的，所述斜塊的上表面開設有若干個分流槽，若干個所述分流槽均勻的分布在斜塊上。

9、上述部件所達到的效果為：分流槽可以避免水流在進行流動時發生積液，可以使水流在流動時更加方便。

10、優選的，所述過濾框的兩端設有收集結構，所述收集結構包括兩個連接塊，兩個所述連接塊與過濾框固定連接，所述過濾框的下方設置有收集盒，所述收集盒的兩端均固定連接有限位塊，所述限位塊的內壁轉動連接有軸桿，所述軸桿的圓弧面固定連接有固定板，所述固定板與連接塊相抵接。

11、上述部件所達到的效果為：可以方便對水流進行收集，避免處理后的污水對水流造成污染的效果。

12、優選的，所述軸桿兩端的圓弧面均套有卷簧，所述卷簧的兩端分別與限位塊和固定板固定連接。

13、上述部件所達到的效果為：在需要安裝收集盒時，拉動固定板帶動卷簧進行收縮，然后將固定板與連接塊對齊，然后松開固定板卷簧進行拉伸帶動固定板與連接塊進行連接。

14、優選的，所述收集盒遠離水池的一側固定連接有把手，所述把手的截面呈“u”形。

15、上述部件所達到的效果為：在需要移動收集盒時可以直接拉動把手，把手帶動收集盒進行移動，把手使移動收集盒更加方便。

16、與相關技術相比較，本實用新型提供的一種硫自養反硝化污水均勻布水裝置具有如下有益效果：

17、本實用新型提供一種硫自養反硝化污水均勻布水裝置，通過設置過濾結構，達到了可以方便對出水槽排出的水流進行過濾，避免處理后的水流流出后攜帶雜質容易污染水質的效果。

18、通過設置收集結構，達到了可以方便對排出處理后的污水進行收集，可以避免處理后的污水流出的效果。

技術特征：

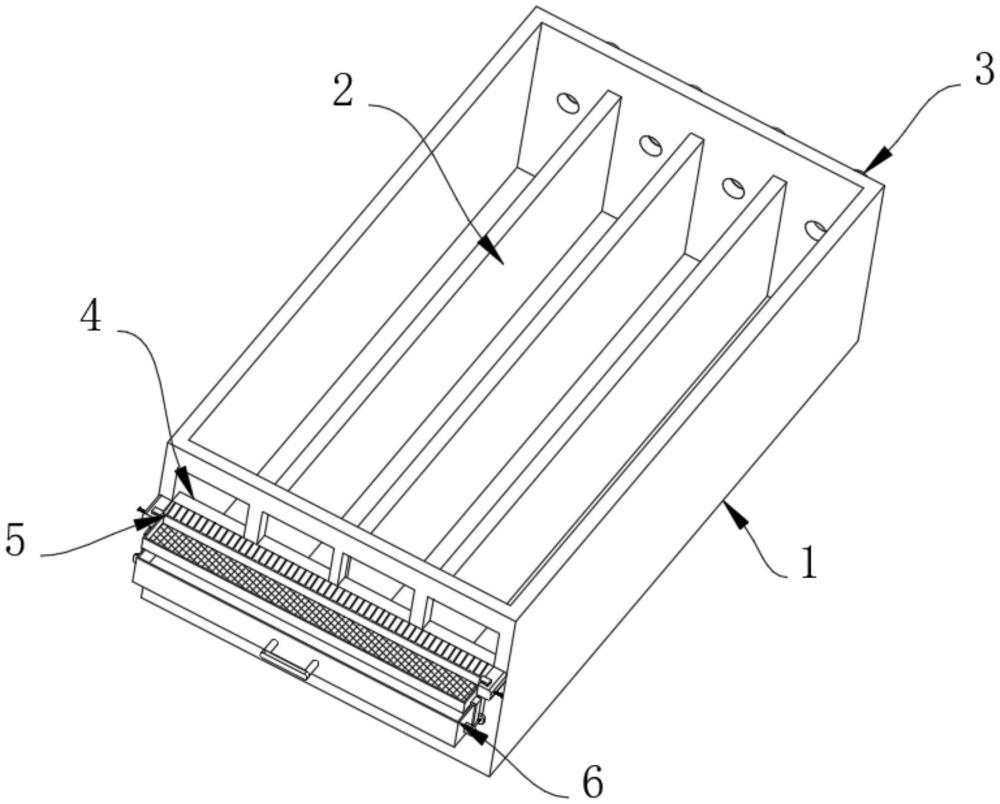

1.一種硫自養反硝化污水均勻布水裝置，其特征在于，包括：水池(1)，所述水池(1)的內壁固定連接有若干個隔板(2)，所述水池(1)的一端開設有若干個出水槽(4)，所述水池(1)的遠離出水槽(4)的一端安裝有若干個水管(3)，所述水池(1)靠近出水槽(4)的一端設有過濾結構(5)，所述過濾結構(5)包括兩個固定塊(55)，兩個所述固定塊(55)與水池(1)固定連接，所述固定塊(55)的內壁滑動連接有連接板(56)，所述連接板(56)遠離固定塊(55)的一端固定連接有過濾框(53)，所述兩個所述固定塊(55)相互遠離的一側均滑動連接有插桿(57)，所述插桿(57)的與連接板(56)滑動連接，所述固定塊(55)與連接板(56)相互靠近的一側均固定連接有磁塊(54)，所述水池(1)靠近過濾框(53)的一側固定連接有斜塊(51)，所述斜塊(51)與過濾框(53)相貼合。

2.根據權利要求1所述的一種硫自養反硝化污水均勻布水裝置，其特征在于，所述插桿(57)的圓弧面套有彈簧(58)，所述彈簧(58)的兩端分別與插桿(57)和固定塊(55)固定連接。

3.根據權利要求1所述的一種硫自養反硝化污水均勻布水裝置，其特征在于，所述固定塊(55)的內壁固定連接有防滑套(59)，所述防滑套(59)與連接板(56)滑動連接。

4.根據權利要求1所述的一種硫自養反硝化污水均勻布水裝置，其特征在于，所述斜塊(51)的上表面開設有若干個分流槽(52)，若干個所述分流槽(52)均勻的分布在斜塊(51)上。

5.根據權利要求1所述的一種硫自養反硝化污水均勻布水裝置，其特征在于，所述過濾框(53)的兩端設有收集結構(6)，所述收集結構(6)包括兩個連接塊(62)，兩個所述連接塊(62)與過濾框(53)固定連接，所述過濾框(53)的下方設置有收集盒(63)，所述收集盒(63)的兩端均固定連接有限位塊(65)，所述限位塊(65)的內壁轉動連接有軸桿(66)，所述軸桿(66)的圓弧面固定連接有固定板(61)，所述固定板(61)與連接塊(62)相抵接。

6.根據權利要求5所述的一種硫自養反硝化污水均勻布水裝置，其特征在于，所述軸桿(66)兩端的圓弧面均套有卷簧(67)，所述卷簧(67)的兩端分別與限位塊(65)和固定板(61)固定連接。

7.根據權利要求5所述的一種硫自養反硝化污水均勻布水裝置，其特征在于，所述收集盒(63)遠離水池(1)的一側固定連接有把手(64)，所述把手(64)的截面呈“u”形。

技術總結
本技術涉及污水處理領域，尤其涉及一種硫自養反硝化污水均勻布水裝置。包括水池，所述水池的內壁固定連接有若干個隔板，所述水池的一端開設有若干個出水槽，所述水池的遠離出水槽的一端安裝有若干個水管，所述水池靠近出水槽的一端設有過濾結構，所述過濾結構包括兩個固定塊，兩個所述固定塊與水池固定連接，所述固定塊的內壁滑動連接有連接板，所述連接板遠離固定塊的一端固定連接有過濾框，所述兩個所述固定塊相互遠離的一側均滑動連接有插桿，所述插桿的與連接板滑動連接。本技術提供的一種硫自養反硝化污水均勻布水裝置具有可以方便對出水槽排出的水流進行過濾，避免處理后的水流流出后攜帶雜質容易污染水質的優點。

技術研發人員：馬入華,張月,肖華
受保護的技術使用者：四川信邦泰環?？萍加邢薰?br/>技術研發日：20240628
技術公布日：2025/4/28
