本發明屬于海水淡化，尤其是涉及一種短流程變工況海水淡化系統。

背景技術：

1、對于河口地區海水淡化工程，受水淺坡緩地理條件以及海域使用的限制，大多取水工程采用河道取水。由于河道水體受到陸源污染物、徑流、潮汐緯度等多重影響，水體中有機物、懸浮物、鹽度、溫度等要素發生劇烈變化，河口河道取水海水淡化工程具有懸浮物高、有機物高、溫鹽波動大等自然特點，反滲透淡化工程需要面臨復雜多變的水質條件，海水水質對反滲透系統影響較大。

2、在預處理方面，通過預處理去除海水中的有機物、懸浮物、膠體物質、微生物及某些有害物質，可以減緩膜污染，延長反滲透膜壽命，保證反滲透系統長期穩定運行，目前大多研究集中在混凝沉淀、氣浮、濾池過濾、膜過濾等主流工藝，采用傳統工藝與新型膜過濾工藝組合的方法來實現水質的提升，如混凝-沉淀-砂濾-外置超濾、氣浮-砂濾-外置超濾等組合工藝，但存在工藝流程長、占地面積大、工藝運行不穩定等問題。在高壓給水調節方面，反滲透系統需滿足溫度和鹽度波動帶來的壓力變動，目前主要通過電機變頻調節來實現，這種方法在工程上應用較多，但受制于離心泵本體對效率、流量、散熱等要求，可高效調節的范圍較小，且長期在低頻運行會導致水泵壽命縮短。

技術實現思路

1、本發明的目的是克服現有技術的不足，提供一種短流程變工況海水淡化系統。

2、本發明的技術方案概述如下：

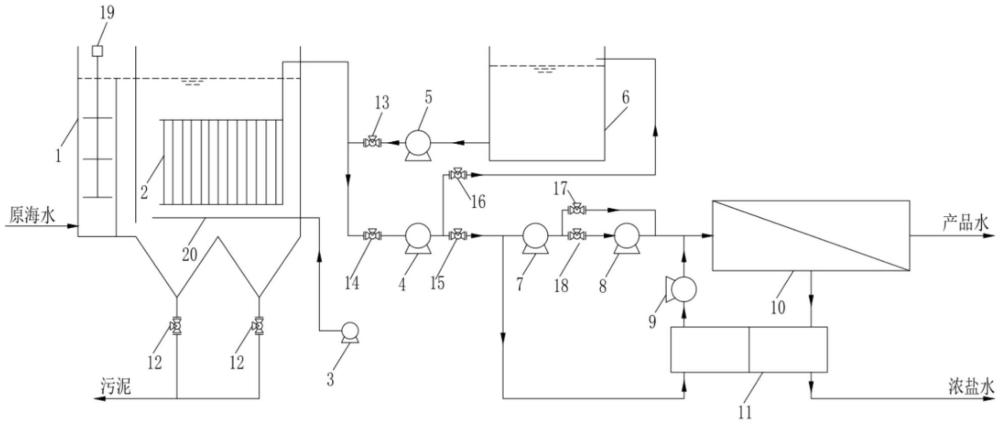

3、一種短流程變工況海水淡化系統，包括膜池1和反洗池6，所述膜池1的出水管依次與膜池產水閥14、膜池產水泵4、一級高壓泵進水閥15、一級高壓泵7、二級高壓泵進水閥18、二級高壓泵8和反滲透膜堆10進水管連接；所述膜池產水泵4的出水管依次與反洗池補水閥16和反洗池6連接；反洗池6的出水管依次與反洗泵5、膜池反洗閥13和膜池出水管連接；一級高壓泵7的出水管依次與二級高壓泵旁通閥17和二級高壓泵8的出水管連接；反滲透膜堆10的濃水管與能量回收裝置11的高壓進水管連接；一級高壓泵進水閥15的出水管與能量回收裝置11低壓進水管連接；能量回收裝置11的高壓出水管依次與增壓泵9和二級高壓泵8的出水管連接；能量回收裝置11的低壓出水管連接有濃鹽水排放管；反滲透膜堆產水管連接有產品水管；所述膜池內部設置有攪拌器19、浸沒式膜2和曝氣管20，曝氣管通過管道連接有曝氣風機3；膜池1底部設置有排泥管，排泥管與排泥閥12連接后，再與污泥排放管連接。

4、優選地，一級高壓泵7揚程為400m-500m，二級高壓泵8揚程為100m-200m。

5、本發明的優點：

6、(1)本發明的系統在預處理時集混凝、沉淀、曝氣、膜過濾于一體，具有工藝流程短、占地面積小、抗沖擊負荷強的優點，可保證反滲透進水水質要求。

7、(2)高壓給水調節采用雙高壓泵(一級高壓泵7和二級高壓泵8)組合方案，具有運行效率高、調節范圍大的優點，可滿足海水鹽度和溫度變化大的工況；

8、(3)本發明的系統，可以使預處理出水與高壓泵直連，省去常規中間水池和反滲透供水泵的設置，使得整體工藝路線縮短，設備投資及占地面積均減小。

技術特征：

1.一種短流程變工況海水淡化系統，包括膜池(1)和反洗池(6)，其特征在于所述膜池的出水管依次與膜池產水閥，(14)、膜池產水泵(4)、一級高壓泵進水閥(15)、一級高壓泵7、二級高壓泵進水閥(18)、二級高壓泵(8)和反滲透膜堆(10)進水管連接；所述膜池產水泵的出水管依次與反洗池補水閥(16)和反洗池連接；反洗池的出水管依次與反洗泵(5)、膜池反洗閥(13)和膜池出水管連接；一級高壓泵(7)的出水管依次與二級高壓泵旁通閥(17)和二級高壓泵的出水管連接；反滲透膜堆的濃水管與能量回收裝置(11)的高壓進水管連接；一級高壓泵進水閥的出水管與能量回收裝置低壓進水管連接；能量回收裝置的高壓出水管依次與增壓泵(9)和二級高壓泵的出水管連接；能量回收裝置的低壓出水管連接有濃鹽水排放管；反滲透膜堆產水管連接有產品水管；所述膜池內部設置有攪拌器(19)、浸沒式膜(2)和曝氣管(20)，曝氣管通過管道連接有曝氣風機(3)；膜池底部設置有排泥管，排泥管與排泥閥(12)連接后，再與污泥排放管連接。

2.根據權利要求1所述一種短流程變工況海水淡化系統，其特征在于所述一級高壓泵7揚程為400m-500m，二級高壓泵8揚程為100m-200m。

技術總結
本發明公開了一種短流程變工況海水淡化系統，包括膜池、膜池產水泵、一級高壓泵、二級高壓泵、能量回收裝置、反滲透膜堆等單元，膜池的出水管依次與膜池產水泵、一級高壓泵、二級高壓泵、反滲透膜堆連接；反滲透膜堆濃水口通過管道與能量回收裝置高壓進水口連接；能量回收裝置高壓出水管依次與增壓泵、二級高壓泵出水管連接；膜池內部設置有攪拌器、浸沒式膜和曝氣管。本發明的系統具有工藝流程短、占地面積小、抗沖擊負荷強的優點，雙高壓泵串聯可高效調壓，滿足海水鹽度和溫度變化大的工況。

技術研發人員：薛喜東,俞永江,潘春佑,王金燕,馮濤,尹立輝,邵天寶,蘇慧超
受保護的技術使用者：自然資源部天津海水淡化與綜合利用研究所
技術研發日：
技術公布日：2025/4/28
