本技術涉及純水處理裝置，具體為一種醫用純水處理裝置。

背景技術：

1、醫用純水處理裝置是用于生產和供應高純度水用于醫療領域的設備。它能夠去除水中的雜質、細菌、病毒等有害物質，確保醫療設備和手術等場合所需的高質量純凈水源。通常包括預處理、反滲透過濾、電離交換、紫外線消毒等多種工藝，以確保輸出水質符合醫療標準。醫用純水處理裝置在醫院手術室、實驗室、病房等場所廣泛應用。

2、但是，傳統的醫用純水處理裝置通過開關出水管以實現純水的流出和停止，以目測估量的方式決定純水用量的多少，而醫療領域所用純水往往需要進行用量的控制，由此無法準確掌握水的用量，針對上述問題，發明人提出一種醫用純水處理裝置用于解決上述問題。

技術實現思路

1、為了解決醫用純水處理裝置出水量控制的問題；本實用新型的目的在于提供一種醫用純水處理裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種醫用純水處理裝置，包括純水處理設備，所述?純水處理設備的一側開設有安裝槽，所述安裝槽的內部滑動卡接有移動座，所述移動座的一側固定連接有固定框，所述固定框的內部固定安裝有透明量筒，所述透明量筒的一側設置有定量機構，所述移動座與安裝槽的內壁之間設置有高度調節機構，所述純水處理設備的一側固定安裝有plc控制器，所述氣缸和螺紋桿均與plc控制器電性連接，所述純水處理設備的底端四角處均轉動連接有自鎖輪；

3、所述定量機構包括安裝板，所述安裝板固定連接在透明量筒的一側，所述安裝板的頂端固定安裝有氣缸，所述氣缸的活塞桿固定連接有連接板，所述透明量筒的內部滑動卡接有活塞板，所述活塞板的頂端固定連接有伸縮桿，所述伸縮桿的頂端與連接板固定連接。

4、優選地，所述高度調節機構包括螺紋桿，所述螺紋桿轉動連接在安裝槽的內部，所述移動座螺紋連接在螺紋桿的外側，所述安裝槽內壁的一側且位于螺紋桿的兩側均固定連接有固定板，所述移動座滑動卡接在兩個固定板的外側之間，所述純水處理設備的頂端固定安裝有步進電機，所述步進電機的驅動端與螺紋桿固定連接。

5、優選地，所述安裝槽內壁的一側固定連接有排水管，所述排水管的一端固定連接有連接軟管，所述透明量筒的底端固定連接有出水管，所述連接軟管的底端與出水管的一側固定連接。

6、優選地，所述排水管上設置安裝有電氣閥，所述出水管上設置安裝有出水開關。

7、與現有技術相比，本實用新型的有益效果在于：

8、1、通過純水處理設備對純水進行凈化處理，當需要取用純水時，打開電氣閥并關閉出水開關，通過氣缸活塞桿的伸長推動連接板向上進行移動，同時帶動伸縮桿和活塞板向上進行移動，使得透明量筒內部位于活塞板下方的氣壓下降，從而純水從連接軟管的內部進入透明量筒的內部填充活塞板下方，并根據純水所需使用量，調節活塞板的上升高度，到達合適高度后，通過關閉電氣閥，并打開出水管，將透明量筒內部的純水排出，以達到定量取用目的；

9、2、通過步進電機帶動螺紋桿進行轉動，同時帶動移動座沿固定板的外側進行豎向移動，從而帶動透明量筒進行豎向移動，根據接純水容器的高度，調節出水口與容器中間的距離，能夠防止純水在下落過程中產生飛濺，避免對純水造成浪費。

技術特征：

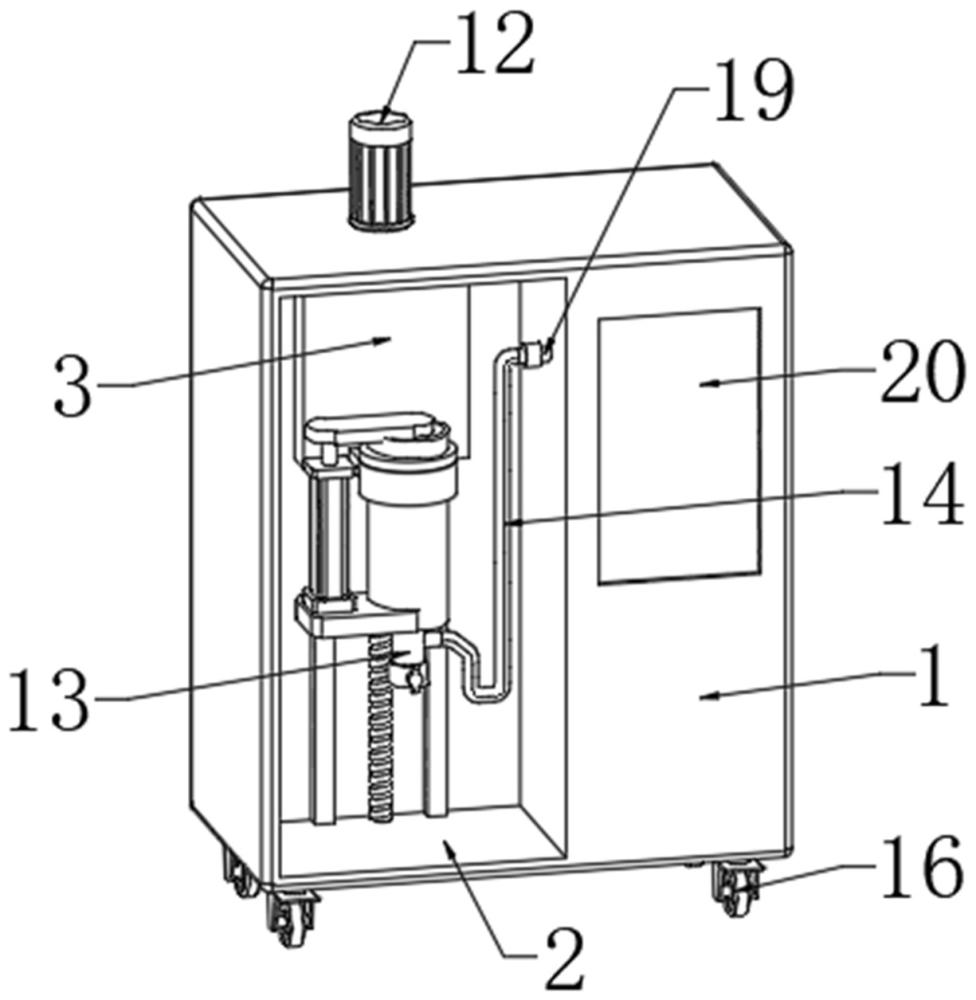

1.一種醫用純水處理裝置，包括純水處理設備（1），其特征在于：所述?純水處理設備（1）的一側開設有安裝槽（2），所述安裝槽（2）的內部滑動卡接有移動座（3），所述移動座（3）的一側固定連接有固定框（4），所述固定框（4）的內部固定安裝有透明量筒（5），所述透明量筒（5）的一側設置有定量機構，所述移動座（3）與安裝槽（2）的內壁之間設置有高度調節機構；

2.如權利要求1所述的一種醫用純水處理裝置，其特征在于，所述高度調節機構包括螺紋桿（11），所述螺紋桿（11）轉動連接在安裝槽（2）的內部，所述移動座（3）螺紋連接在螺紋桿（11）的外側，所述安裝槽（2）內壁的一側且位于螺紋桿（11）的兩側均固定連接有固定板（18），所述移動座（3）滑動卡接在兩個固定板（18）的外側之間，所述純水處理設備（1）的頂端固定安裝有步進電機（12），所述步進電機（12）的驅動端與螺紋桿（11）固定連接。

3.如權利要求1所述的一種醫用純水處理裝置，其特征在于，所述安裝槽（2）內壁的一側固定連接有排水管（19），所述排水管（19）的一端固定連接有連接軟管（14），所述透明量筒（5）的底端固定連接有出水管（13），所述連接軟管（14）的底端與出水管（13）的一側固定連接。

4.如權利要求3所述的一種醫用純水處理裝置，其特征在于，所述排水管（19）上設置安裝有電氣閥（15），所述出水管（13）上設置安裝有出水開關（17）。

5.如權利要求1所述的一種醫用純水處理裝置，其特征在于，所述純水處理設備（1）的一側固定安裝有plc控制器（20），所述氣缸（7）和螺紋桿（11）均與plc控制器（20）電性連接。

6.如權利要求1所述的一種醫用純水處理裝置，其特征在于，所述純水處理設備（1）的底端四角處均轉動連接有自鎖輪（16）。

技術總結
本技術公開了一種醫用純水處理裝置，涉及純水處理裝置技術領域；而本技術包括純水處理設備，純水處理設備的一側開設有安裝槽，安裝槽的內部滑動卡接有移動座，移動座的一側固定連接有固定框；通過純水處理設備對純水進行凈化處理，當需要取用純水時，打開電氣閥并關閉出水開關，通過氣缸活塞桿的伸長推動連接板向上進行移動，同時帶動伸縮桿和活塞板向上進行移動，使得透明量筒內部位于活塞板下方的氣壓下降，從而純水從連接軟管的內部進入透明量筒的內部填充活塞板下方，并根據純水所需使用量，調節活塞板的上升高度，到達合適高度后，通過關閉電氣閥，并打開出水管，將透明量筒內部的純水排出，以達到定量取用目的。

技術研發人員：田歷偉,周珠,杜朋
受保護的技術使用者：廣東華譽水務科技有限公司
技術研發日：20240522
技術公布日：2025/4/28
