本發明涉及試劑瓶清洗烘干設備，具體為一種檢測用試劑瓶的智能清洗烘干設備。

背景技術：

1、試劑瓶是一類用于對醫學試劑進行盛放的容器，根據材質不同可以分為玻璃瓶或塑料瓶，在實驗室通常需要使用大量不同類型的試劑瓶對不同類型的醫學試劑進行盛放，而這些醫學試劑使用完成后，需要對試劑瓶進行清洗回收，從而便于對試劑瓶進行循環使用。目前常見的試劑瓶的清洗方式主要有：機械清洗和人工清洗兩類，而試劑瓶清洗裝置則是一類用于對試劑瓶進行機械清洗的設備，由于實驗室內試劑瓶用量較大，通常采用試劑瓶清洗裝置對試劑瓶進行輔助清洗。

2、現有技術中常見的試劑瓶清洗裝置在使用過程中通過噴淋清洗水或清洗液的方式對試劑瓶進行機械清洗，這類試劑瓶清洗裝置在使用時的自動化水平較低，由于試劑瓶的直徑和深度不同，現有的機械化的清洗裝置不能很好的適應清洗的需要，在清洗時水流會沖刷試劑瓶，試劑瓶碰撞可能會導致破碎，另外不能同時對試劑瓶的內部和外部進行高效的清洗，也有一些方式通過將水柱沖進試劑瓶內部，但是往往不能與試劑瓶的內部進行很好的接觸，同樣水流也不能很好的作用在試劑瓶的外部，使得試劑瓶清洗設備的實際應用效果較差。

技術實現思路

1、本發明的目的在于提供，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種檢測用試劑瓶的智能清洗烘干設備，包括設備箱體，所述設備箱體的內部設置有清洗烘干腔體，清洗烘干腔體的一側設置有密封門，所述清洗烘干腔體的內部活動安裝有置物架，所述置物架上下設置有三組，且每組置物架的兩側通過導軌與清洗烘干腔體的內壁滑動連接，所述置物架上設置有試劑瓶固定機構，所述試劑瓶固定機構的下方安裝有升降清洗機構，試劑瓶向下倒扣安裝在試劑瓶固定機構上，所述升降清洗機構上可拆卸連接有噴管，所述噴管插接在試劑瓶的內部，噴管通過升降清洗機構控制上下運動。

3、優選的，所述清洗烘干腔體的內部上方安裝有擺動機構，所述擺動機構包括活動架、旋轉電機、固定架和噴射臂，所述固定架固定安裝在清洗烘干腔體的上方，所述活動架安裝在固定架之間，所述活動架的兩端通過轉軸與固定架活動連接，所述活動架的上側固定安裝有滑桿，所述滑桿上套設有滑套。

4、優選的，所述滑套與滑桿滑動連接，所述滑套的上方固定安裝有支撐桿，所述旋轉電機固定安裝在清洗烘干腔體的頂部，且旋轉電機位于滑桿上方的中間位置，所述旋轉電機的底部固定連接有轉動桿，轉動桿的一端安裝有插孔，所述支撐桿的上端插接在轉動桿的插孔內。

5、優選的，所述試劑瓶固定機構包括若干組夾持塊，所述夾持塊兩兩相對設置用于固定試劑瓶，所述夾持塊的底部連接有移動塊，所述移動塊上安裝有螺桿，且移動塊與螺桿螺紋連接，所述螺桿上分布有相互間隔的正螺紋和反螺紋，所述螺桿的兩端通過軸承安裝在置物架上。

6、優選的，所述螺桿的一端安裝有旋轉齒輪，所述旋轉齒輪的上方安裝有調節齒輪，所述調節齒輪與旋轉齒輪相互嚙合。

7、優選的，所述升降清洗機構包括升降連接管、曲桿、移動桿、支撐塊和推桿電機，所述升降連接管活動安裝在置物架上，所述升降連接管的頂部與噴管螺紋連接，所述支撐塊固定安裝在置物架的上方，所述曲桿的拐角活動安裝在支撐塊上，所述曲桿的一端與升降連接管的底部活動連接，所述曲桿的另一端活動連接在移動桿上，所述移動桿分布有若干連接點，所述曲桿通過連接點與移動桿活動連接，所述移動桿的兩端分別與置物架相連接。

8、優選的，所述移動桿的一端通過軸套安裝在置物架上，所述移動桿插接在軸套內部，所述移動桿的另一端與推桿電機相連接，所述推桿電機固定安裝在置物架上。

9、優選的，所述清洗烘干腔體的底部設置有水槽，所述水槽內設置有加熱模塊，所述加熱模塊包括電熱管和溫度控制器，所述電熱管位于水槽內。

10、優選的，所述清洗烘干腔體的下方的內部安裝有循環泵、風機和控制器，所述循環泵的一端通過管道與水槽連接，循環泵的另一端通過管道與噴射臂和噴管相連接，所述風機的一端通過管道與噴射臂和噴管相連接，所述管道上設置有單向閥，所述噴管的上端設置有小孔。

11、優選的，所述水槽的底部連接有進水管和排污管，所述進水管和排污管通過電磁閥控制開啟和關閉。

12、與現有技術相比，本發明的有益效果是：

13、1、本發明通過試劑瓶固定機構可以對試劑瓶進行固定，防止在沖洗的過程中水流會沖開試劑瓶，根據需要清洗的試劑瓶的尺寸大小調整夾持塊之間的間距，從而可以固定不同直徑的試劑瓶，從而達到了對不同型號的試劑瓶進行快速高效的清理的效果，可以對試劑瓶的內部和外部進行全方面的清洗，提高了裝置的適應性。

14、2、本發明通過在設備內部設置升降清洗機構可以控制噴管上下運動，根據需要清洗的試劑瓶的長度選擇合適的長度的噴管安裝在升降連接管上，在噴管上下運動的過程中可以在試劑瓶內上下清洗，夠完成試劑瓶的自動沖洗工作，無需人工再次沖洗，進一步提高試劑瓶的清洗效率。

15、3、本發明通過在設備內部設置擺動機構，擺動機構可以控制活動架擺動，活動架可以帶動噴射臂左右擺動，這樣可以使噴射臂做扇形運動，從而提高噴射臂作用的區域，解決了現有清洗試劑瓶的方法易導致試劑瓶清潔不徹底的問題，還能對清洗后的試劑瓶進行吹干處理。

技術特征：

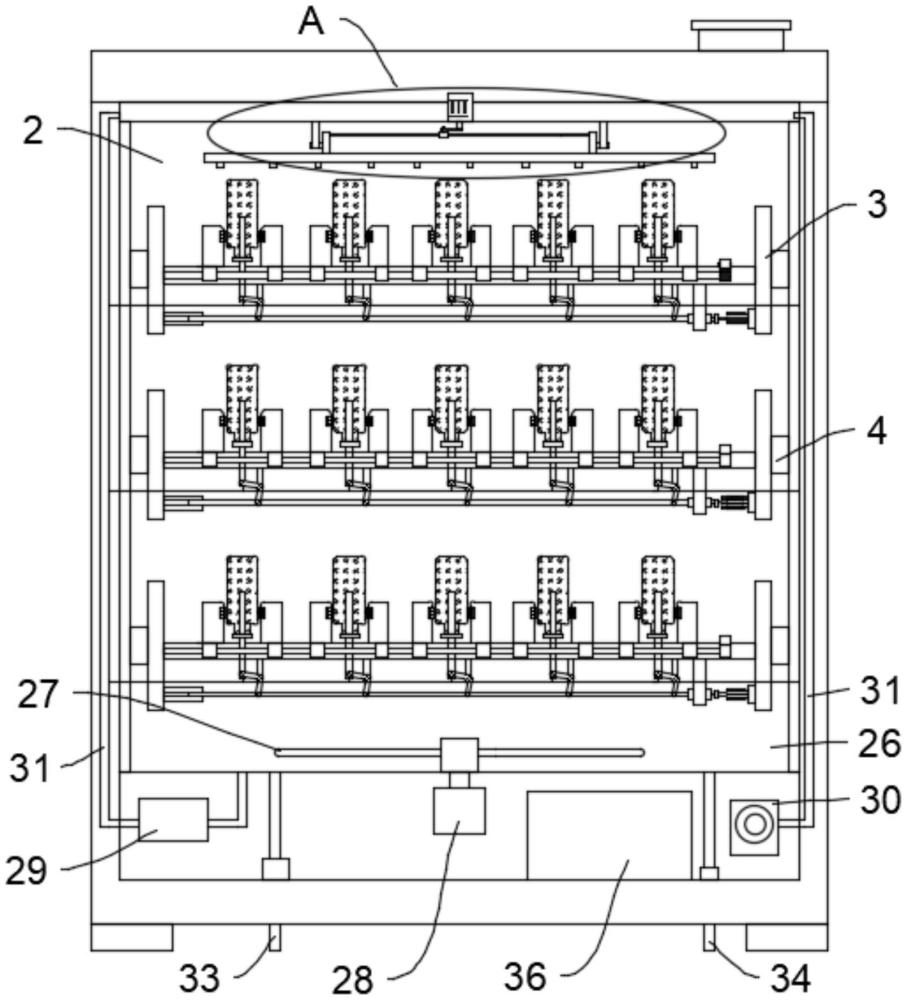

1.一種檢測用試劑瓶的智能清洗烘干設備，包括設備箱體(1)，其特征在于：所述設備箱體(1)的內部設置有清洗烘干腔體(2)，清洗烘干腔體(2)的一側設置有密封門(37)，所述清洗烘干腔體(2)的內部活動安裝有置物架(3)，所述置物架(3)上下設置有三組，且每組置物架(3)的兩側通過導軌(4)與清洗烘干腔體(2)的內壁滑動連接，所述置物架(3)上設置有試劑瓶固定機構，所述試劑瓶固定機構的下方安裝有升降清洗機構，試劑瓶(5)向下倒扣安裝在試劑瓶固定機構上，所述升降清洗機構上可拆卸連接有噴管(6)，所述噴管(6)插接在試劑瓶(5)的內部，噴管(6)通過升降清洗機構控制上下運動。

2.根據權利要求1所述的檢測用試劑瓶的智能清洗烘干設備，其特征在于，所述清洗烘干腔體(2)的內部上方安裝有擺動機構，所述擺動機構包括活動架(7)、旋轉電機(8)、固定架(9)和噴射臂(10)，所述固定架(9)固定安裝在清洗烘干腔體(2)的上方，所述活動架(7)安裝在固定架(9)之間，所述活動架(7)的兩端通過轉軸與固定架(9)活動連接，所述活動架(7)的上側固定安裝有滑桿(11)，所述滑桿(11)上套設有滑套(12)。

3.根據權利要求2所述的檢測用試劑瓶的智能清洗烘干設備，其特征在于，所述滑套(12)與滑桿(11)滑動連接，所述滑套(12)的上方固定安裝有支撐桿(13)，所述旋轉電機(8)固定安裝在清洗烘干腔體(2)的頂部，且旋轉電機(8)位于滑桿(11)上方的中間位置，所述旋轉電機(8)的底部固定連接有轉動桿(14)，轉動桿(14)的一端安裝有插孔，所述支撐桿(13)的上端插接在轉動桿(14)的插孔內。

4.根據權利要求3所述的檢測用試劑瓶的智能清洗烘干設備，其特征在于，所述試劑瓶固定機構包括若干組夾持塊(15)，所述夾持塊(15)兩兩相對設置用于固定試劑瓶(5)，所述夾持塊(15)的底部連接有移動塊(17)，所述移動塊(17)上安裝有螺桿(16)，且移動塊(17)與螺桿(16)螺紋連接，所述螺桿(16)上分布有相互間隔的正螺紋和反螺紋，所述螺桿(16)的兩端通過軸承安裝在置物架(3)上。

5.根據權利要求4所述的檢測用試劑瓶的智能清洗烘干設備，其特征在于，所述螺桿(16)的一端安裝有旋轉齒輪(18)，所述旋轉齒輪(18)的上方安裝有調節齒輪(19)，所述調節齒輪(19)與旋轉齒輪(18)相互嚙合。

6.根據權利要求5所述的檢測用試劑瓶的智能清洗烘干設備，其特征在于，所述升降清洗機構包括升降連接管(20)、曲桿(21)、移動桿(22)、支撐塊(24)和推桿電機(23)，所述升降連接管(20)活動安裝在置物架(3)上，所述升降連接管(20)的頂部與噴管(6)螺紋連接，所述支撐塊(24)固定安裝在置物架(3)的上方，所述曲桿(21)的拐角活動安裝在支撐塊(24)上，所述曲桿(21)的一端與升降連接管(20)的底部活動連接，所述曲桿(21)的另一端活動連接在移動桿(22)上，所述移動桿(22)分布有若干連接點(25)，所述曲桿(21)通過連接點(25)與移動桿(22)活動連接，所述移動桿(22)的兩端分別與置物架(3)相連接。

7.根據權利要求6所述的檢測用試劑瓶的智能清洗烘干設備，其特征在于，所述移動桿(22)的一端通過軸套(35)安裝在置物架(3)上，所述移動桿(22)插接在軸套(35)內部，所述移動桿(22)的另一端與推桿電機(23)相連接，所述推桿電機(23)固定安裝在置物架(3)上。

8.根據權利要求7所述的檢測用試劑瓶的智能清洗烘干設備，其特征在于，所述清洗烘干腔體(2)的底部設置有水槽(26)，所述水槽(26)內設置有加熱模塊，所述加熱模塊包括電熱管(27)和溫度控制器(28)，所述電熱管(27)位于水槽(26)內。

9.根據權利要求8所述的檢測用試劑瓶的智能清洗烘干設備，其特征在于，所述清洗烘干腔體(2)的下方的內部安裝有循環泵(29)、風機(30)和控制器(36)，所述循環泵(29)的一端通過管道(31)與水槽(26)連接，循環泵(29)的另一端通過管道(31)與噴射臂(10)和噴管(6)相連接，所述風機(30)的一端通過管道(31)與噴射臂(10)和噴管(6)相連接，所述管道(31)上設置有單向閥，所述噴管(6)的上端設置有小孔(32)。

10.根據權利要求9所述的檢測用試劑瓶的智能清洗烘干設備，其特征在于，所述水槽(26)的底部連接有進水管(33)和排污管(34)，所述進水管(33)和排污管(34)通過電磁閥控制開啟和關閉。

技術總結
本發明公開了一種檢測用試劑瓶的智能清洗烘干設備，包括設備箱體，所述設備箱體的內部設置有清洗烘干腔體，所述清洗烘干腔體的內部活動安裝有置物架，所述置物架上下設置有三組，且每組置物架的兩側通過導軌與清洗烘干腔體的內壁滑動連接，所述置物架上設置有試劑瓶固定機構，所述試劑瓶固定機構的下方安裝有升降清洗機構，試劑瓶向下倒扣安裝在試劑瓶固定機構上，所述升降清洗機構上可拆卸連接有噴管，所述噴管插接在試劑瓶的內部，噴管通過升降清洗機構控制上下運動。本發明可以同時對大量的試劑瓶進行清洗，清洗高效徹底，自動化程度高，可以對試劑瓶的內部和外部進行全方面的清洗，工作效率高。

技術研發人員：嚴亮,劉良光
受保護的技術使用者：廣東省標檢產品檢測認證有限公司
技術研發日：
技術公布日：2025/4/28
