本發明涉及管道清潔設備領域，具體是一種管道沉積物清潔裝置。

背景技術：

1、管道是用管子、管子聯接件和閥門等聯接成的用于輸送氣體、液體或帶固體顆粒的流體的裝置，管道的用途很廣泛，如污水凈化設備中大量采用塑料管體，且長期使用，導致塑料管體內部沉積雜質，清潔清理十分不便。

2、但現有的管道沉積物清潔裝置，并不適用于非特大內徑管道內部的清潔，且伸入管道內部實施清潔的區域長度有限，清潔直線管道容易，而對多段彎曲的管道內部清潔移動十分不便，清潔效率低。因此，針對上述問題提出一種管道沉積物清潔裝置。

技術實現思路

1、本發明的目的就在于為了解決上述問題而提供一種管道沉積物清潔裝置。

2、本發明通過以下技術方案來實現上述目的，一種管道沉積物清潔裝置，包括載框、清潔旋塊、拐彎輔助彈簧、u型鋼片、塑料方筒、手持部載架、熱成像探測儀和電磁鐵，位于所述載框一端處的圓槽內部安裝有電機，且電機通過傳動桿與位于載框內部的清潔旋塊連接，所述清潔旋塊表面密集分布設有若干個可形變塑料刷針，每一個可形變塑料刷針部分接觸在非金屬管體內壁上；

3、所述拐彎輔助彈簧一端與位于所述圓槽槽口處的密封蓋板相互連接，且拐彎輔助彈簧另一端與所述u型鋼片中部固定連接，所述u型鋼片的兩側面均配置安裝有塑料方筒，且塑料方筒的端面中間位置滾動銜接有管壁接觸滾珠，所述u型鋼片的兩側部分通過形變向內位移調整同一組的兩個所述塑料方筒之間間距大小；

4、位于所述塑料方筒內頂部的鐵芯塊與位于所述非金屬管體外部的電磁鐵形成一組磁吸結構，所述電磁鐵頂端通過軸承與螺桿一端轉動連接，且螺桿螺紋連接在l型板上；

5、所述手持部載架內側的中間位置安裝有熱成像探測儀，且位于手持部載架兩端的u型側板兩側面分別與同一組的兩個所述l型板底端固定連接。

6、優選的，所述可形變塑料刷針旋轉直徑尺寸遠大于所述載框的最大寬度尺寸。

7、優選的，位于所述載框另一端的圓槽內部安裝有電池模塊，兩個所述圓槽之間通過布線孔道相互連通，且布線孔道內部穿有導電線。

8、優選的，所述載框另一端的側面設置有開關，且開關配置在可拆卸密封蓋內部。

9、優選的，所述u型側板兩側面的中部均開設有導孔，且導孔內壁與所述電磁鐵對應的表面滑動接觸。

10、優選的，所述手持部載架外側的中部表面設有熱成像顯示屏和分布的操控按鈕，且手持部載架中部的內部空間中配置有控制器。

11、優選的，所述手持部載架外側中部設置有把手。

12、優選的，所述塑料方筒配置有多種長度，且每一種長度的塑料方筒對應一種內徑的非金屬管體。

13、本發明的有益效果是：

14、位于塑料方筒端面設置的管壁接觸滾珠與非金屬管體內壁滾動接觸，并結合拐彎輔助彈簧的可形變性以及u型鋼片的兩側部分通過形變向內位移調整同一組的兩個所述塑料方筒之間間距大小，增強了位于管道內部的清潔結構部分應變調節的靈活性，同時利用磁吸結構對所連結構的牽引移動，便于穿過管道彎曲段，解決了管道彎曲部位對清潔移動構成阻礙的問題，提高了清潔效率；

15、通過位于清潔旋塊上分布的可形變塑料刷針對非金屬管體內壁實施摩擦性旋刷，同時配合非金屬管體內部低速流動的液體，可實現對管道內壁附著沉積物旋刷清潔的功能，且旋刷掉落的沉積物可伴隨水流排出，解決部分塑料管道內壁沉積物清潔不便的問題；

16、通過熱成像探測儀，能夠?qū)㈦姍C(jī)熱量圖像呈現在熱成像顯示屏，方便工作人員觀察定位到位于管道內部的清潔結構部位所在位置，避免丟失。

技術特征：

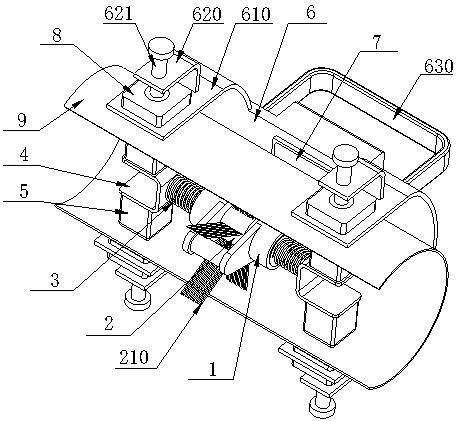

1.一種管道沉積物清潔裝置，其特征在于：包括載框（1）、清潔旋塊（2）、拐彎輔助彈簧（3）、u型鋼片（4）、塑料方筒（5）、手持部載架（6）、熱成像探測儀（7）和電磁鐵（8），位于所述載框（1）一端處的圓槽（130）內部安裝有電機（110），且電機（110）通過傳動桿與位于載框（1）內部的清潔旋塊（2）連接，所述清潔旋塊（2）表面密集分布設有若干個可形變塑料刷針（210），每一個可形變塑料刷針（210）部分接觸在非金屬管體（9）內壁上；

2.根據權利要求1所述的一種管道沉積物清潔裝置，其特征在于：所述可形變塑料刷針（210）旋轉直徑尺寸遠大于所述載框（1）的最大寬度尺寸。

3.根據權利要求1所述的一種管道沉積物清潔裝置，其特征在于：位于所述載框（1）另一端的圓槽（130）內部安裝有電池模塊（120），兩個所述圓槽（130）之間通過布線孔道（140）相互連通，且布線孔道（140）內部穿有導電線（141）。

4.根據權利要求1所述的一種管道沉積物清潔裝置，其特征在于：所述載框（1）另一端的側面設置有開關，且開關配置在可拆卸密封蓋內部。

5.根據權利要求1所述的一種管道沉積物清潔裝置，其特征在于：所述u型側板（610）兩側面的中部均開設有導孔（611），且導孔（611）內壁與所述電磁鐵（8）對應的表面滑動接觸。

6.根據權利要求1所述的一種管道沉積物清潔裝置，其特征在于：所述手持部載架（6）外側的中部表面設有熱成像顯示屏（710）和分布的操控按鈕，且手持部載架（6）中部的內部空間中配置有控制器。

7.根據權利要求1所述的一種管道沉積物清潔裝置，其特征在于：所述手持部載架（6）外側中部設置有把手（630）。

8.根據權利要求1所述的一種管道沉積物清潔裝置，其特征在于：所述塑料方筒（5）配置有多種長度，且每一種長度的塑料方筒（5）對應一種內徑的非金屬管體（9）。

技術總結
本發明公開了一種管道沉積物清潔裝置，涉及管道清潔設備領域，其包括載框、清潔旋塊、拐彎輔助彈簧、U型鋼片、塑料方筒、熱成像探測儀和電磁鐵。本發明的有益之處在于：通過位于清潔旋塊上分布的可形變塑料刷針對非金屬管體內壁實施摩擦性旋刷，借助磁吸結構對位于載框兩側的U型鋼片磁吸限防側轉，保證了清潔旋塊旋轉實施旋刷清潔的有效性，解決部分塑料管道內壁沉積物清潔不便的問題；增強了位于管道內部的清潔結構部分應變調節的靈活性，利用磁吸結構對所連結構的牽引移動，便于穿過管道彎曲段，解決了管道彎曲部位對清潔移動構成阻礙的問題，清潔效率高；通過熱成像探測儀，方便觀察定位到位于管道內部的清潔結構部位所在位置，避免丟失。

技術研發人員：王濤
受保護的技術使用者：常州濤琪染織有限公司
技術研發日：
技術公布日：2025/4/28
