本發明涉及給水處理領域，尤其是涉及一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床。

背景技術：

1、表水逐漸成為飲用水的主要供水水源之一，然而較多地區的地表水都受到不同程度的污染，尤其是有機物、氨氮、濁度等指標居高不下，對飲用水常規處理工藝形成嚴峻考驗。傳統的常規凈水處理工藝如絮凝、沉淀、過濾、消毒等在應對一些復雜的污染問題時，可能存在局限性，難以有效去除某些頑固的污染物，且隨著污染程度的加劇，常規處理工藝的處理能力和效率越發不足。為克服常規工藝的缺陷，常采用臭氧+活性炭濾池工藝對飲用水進行深度處理，雖然對污染物去除效率有一定提高，但是帶來工藝流程加長的同時，效率提高并不明顯且運行成本急劇升高。

2、但是有的水處理工藝中，臭氧的添加步驟中，臭氧的出氣量是一致的，不能夠隨著水流量的改變去改變，一個是造成了臭氧的浪費，一個是臭氧濃度過高，而水流減少，導致臭氧溢出到車間內，容易對環境造成污染，影響工作人員的身體健康。

技術實現思路

1、本申請提供的一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床采用如下的技術方案：

2、一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床，包括床體以及從下至上依次設置于床體內部的臭氧添加區、承托層、活性炭流化層，還包括設置于臭氧添加區內的供氣管以及設于供氣管上的多個添加裝置；

3、供氣管為圓環狀，多個添加裝置位于供氣管內側且圍繞著供氣管的圓心均勻分布；

4、添加裝置包括出氣管以及支撐架，支撐架使出氣管能夠安裝在供氣管上，出氣管和供氣管之間通過軟管連通；

5、添加裝置的長度中間部分和支撐架轉動連接，使添加裝置能夠沿著連接處翻轉；

6、添加裝置的一端為出氣端，另外一端側壁上固定連接有擋水板，擋水板通過自身重力以及受到的水流沖擊控制出氣管翻轉；

7、出氣端固定安裝有頂蓋，頂蓋內側壁貼合設置有調節蓋，調節蓋和頂剛上均開設有出氣孔，調節蓋能夠隨著出氣管翻轉轉動，控制調節蓋和頂蓋上的出氣孔錯位或重疊。

8、通過采用上述技術方案，能夠在水流產生改變時，擋水板根據水流的大小以及自身重力的相互作用下，能夠控制出氣管的出氣端朝下或朝上翻轉，進而達到根據水流去自動控制臭氧添加量，避免廢水中臭氧濃度過高，從而使工作人員的工作環境更加安全。

9、可選的，所述頂蓋和調節蓋均為圓臺形狀設置，出氣孔位于頂蓋和調節蓋的表面上，使出氣孔相比較出氣管傾斜設置。

10、通過采用上述技術方案，圓臺形狀的頂蓋和調節蓋表面傾斜，從而使開設于頂蓋上的出氣孔傾斜設置，能夠使噴出的臭氧范圍更大，方便臭氧融入廢水中，且圓臺形狀的頂蓋和調節蓋，也能夠更加方便的配合在一起，減少頂蓋和調節蓋脫離的概率。

11、可選的，所述調節蓋的頂端固定連接有擋板，擋板突出頂蓋的頂端且和頂蓋的端面貼合。

12、通過采用上述技術方案，擋板和圓臺形狀的調節蓋配合，能夠使調節蓋更好的貼合在頂蓋內部，減少調節蓋和頂蓋之間的縫隙，使臭氧的噴出量能夠控制的更加精準。

13、可選的，所述支撐架為兩個支撐板構成，兩個支撐板橫向且平行設置，支撐板的一端固定連接在供氣管上；

14、兩個支撐板遠離供氣管的一端之間設置有橫軸，橫軸的兩端分別和兩個支撐板固定連接；

15、出氣管的長度中間部分和橫軸轉動連接，橫軸內部中空設置，且橫軸位于出氣管內部的部分上開設有多個矩形孔；

16、軟管的一端和供氣管連接，軟管的另外一端和橫軸端部固定連接。

17、通過采用上述技術方案，能夠更加方便的對出氣管提供臭氧，還不會對出氣管的翻轉造成影響。

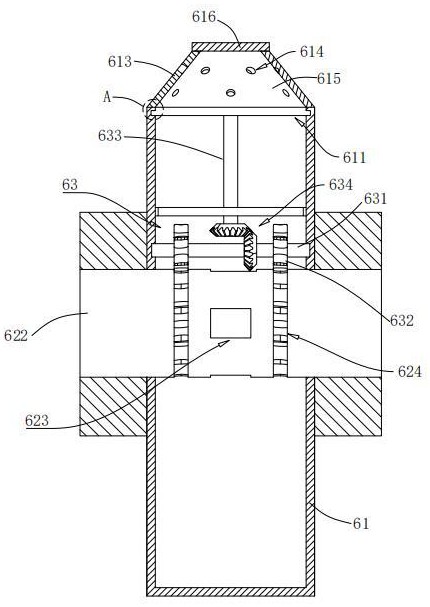

18、可選的，所述出氣管內部設置有調節裝置，調節裝置包括平行于橫軸設置的轉動軸、垂直于橫軸設置的傳動軸，轉動軸位于橫軸和出氣端之間；

19、轉動軸上同軸固定連接有齒輪，橫軸上的周面上圍繞著橫軸的軸線均勻的開設有一圈齒槽，齒輪和齒槽嚙合；

20、傳動軸和轉動軸通過錐齒輪組聯動，傳動軸遠離橫軸的一端和調節蓋固定連接。

21、通過采用上述技術方案，在出氣管翻轉時，調節裝置能夠自動調節頂蓋和調節蓋上出氣孔的重疊度，進而能夠更好的控制臭氧的噴出量，確保噴出的臭氧量，符合當前水流大小的要求，不會導致臭氧過多或過少。

22、可選的，述齒輪的數量為兩個，且兩個齒輪分別位于錐齒輪的兩側設置。

23、通過采用上述技術方案，兩個齒輪的配合，能夠使轉動軸轉動的更加穩定，避免齒輪滾動的過程中，使轉動軸受力不均勻產生傾斜。

24、可選的，所述活性炭流化層為兩層，且兩層活性炭流化層中的活性炭顆粒直徑不同，活性炭流化層顆粒直徑相對大的一層位于活性炭流化層顆粒直徑相對小的一層下方。

25、通過采用上述技術方案，同時存在兩種活性炭顆粒直徑的活性炭流化層，能夠使活性炭流化層適用不同濃度的廢水處理。

26、可選的，兩層所述活性炭流化層之間設有隔離層，隔離層中填充有鵝卵石。

27、通過采用上述技術方案，鵝卵石能夠對兩層活性炭流化層進行隔離，避免兩種直徑顆粒的活性炭混合在一起，對活性炭流化層的流化作用造成影響。

28、綜上所述，

29、1、出氣管能夠翻轉，在水流發生改變時，出氣管自動翻轉，調節該也隨之轉動，使噴出的臭氧量以及位置均在床體中發生改變，進而使廢水中的臭氧濃度不會因為水流的改變而過高或過低，避免臭氧的溢出，使工作人員的工作環境更加安全。

技術特征：

1.一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床，包括床體(1)以及從下至上依次設置于床體(1)內部的臭氧添加區(2)、承托層(3)、活性炭流化層(4)，其特征在于：還包括設置于臭氧添加區(2)內的供氣管(5)以及設于供氣管(5)上的多個添加裝置(6)；

2.根據權利要求1所述的一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床，其特征在于：所述頂蓋(613)和調節蓋(615)均為圓臺形狀設置，出氣孔(614)位于頂蓋(613)和調節蓋(615)的表面上，使出氣孔(614)相比較出氣管(61)傾斜設置。

3.根據權利要求1所述的一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床，其特征在于：所述調節蓋(615)的頂端固定連接有擋板，擋板突出頂蓋(613)的頂端且和頂蓋(613)的端面貼合。

4.根據權利要求1所述的一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床，其特征在于：所述支撐架(62)為兩個支撐板(621)構成，兩個支撐板(621)橫向且平行設置，支撐板(621)的一端固定連接在供氣管(5)上；

5.根據權利要求4所述的一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床，其特征在于：所述出氣管(61)內部設置有調節裝置(63)，調節裝置(63)包括平行于橫軸(622)設置的轉動軸(631)、垂直于橫軸(622)設置的傳動軸(633)，轉動軸(631)位于橫軸(622)和出氣端(611)之間；

6.根據權利要求5所述的一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床，其特征在于：所述齒輪(632)的數量為兩個，且兩個齒輪(632)分別位于錐齒輪(632)的兩側設置。

7.根據權利要求1所述的一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床，其特征在于：所述活性炭流化層(4)為兩層，且兩層活性炭流化層(4)中的活性炭顆粒直徑不同，活性炭流化層(4)顆粒直徑相對大的一層位于活性炭流化層(4)顆粒直徑相對小的一層下方。

8.根據權利要求7所述的一種用于處理污水的臭氧-粉末活性炭耦合的生物流化床，其特征在于：兩層所述活性炭流化層(4)之間設有隔離層，隔離層中填充有鵝卵石(32)。

技術總結
本發明公開了一種用于處理污水的臭氧?粉末活性炭耦合的生物流化床，包括床體以及從下至上依次設置于床體內部的臭氧添加區、承托層、活性炭流化層，還包括供氣管以及設于供氣管上的多個添加裝置；供氣管為圓環狀；添加裝置包括出氣管以及支撐架，支撐架使出氣管能夠安裝在供氣管上，出氣管和供氣管之間通過軟管連通；添加裝置的長度中間部分和支撐架轉動連接；添加裝置的一端為出氣端，另外一端側壁上固定連接有擋水板，擋水板通過自身重力以及受到的水流沖力擊控制出氣管翻轉；出氣端固定安裝有頂蓋，頂蓋內側壁貼合設置有調節蓋，調節蓋和頂剛上均開設有出氣孔；起到能夠自動調節臭氧添加量的目的。

技術研發人員：王文勝,肖凱,楊慶豐,葉濤,李輝
受保護的技術使用者：北京百靈天地環?？萍脊煞萦邢薰?br/>技術研發日：
技術公布日：2025/4/28
