本發明涉及廢水處理設備，特別涉及一種處理廢水用的電絮凝設備。

背景技術：

1、電絮凝設備是利用電化學原理來凈化廢水的裝置，其核心部件包括反應器、電極系統、電源裝置；

2、反應器為廢水處理提供足夠的空間，通常由耐腐蝕材料制成，保證設備使用壽命，電極系統由陽極和陰極組成，陽極多采用鐵、鋁等金屬材料，在電源裝置提供直流電后，陽極金屬失去電子溶解，產生金屬陽離子，如鐵離子或鋁離子，這些陽離子會與水中的氫氧根離子結合，形成具有強吸附性的絮凝體。

3、中國專利公告號cn208762208u公開了一種電絮凝處理廢水的裝置，包括中空的槽體，所述槽體內設有第一豎向擋板和第二豎向擋板，所述第一豎向擋板和第二豎向擋板將槽體內腔分隔成進水腔、反應腔和排泄腔，所述第一豎向擋板的底部與槽體底部之間留有間隙，第二豎向擋板頂部的高度低于第一豎向擋板頂部的高度，所述槽體的側壁上設有與進水腔連通的進水口和與排泄腔連通的出水口；所述反應腔內設有相對設置的豎向陽極板和豎向陰極板，所述豎向陽極板、豎向陰極板、豎向感應電極板與反應腔的底面之間均留有間隙；所述排泄腔的底側設有排渣口。上述專利文獻結構簡單，操作方便，自動化程度高，成本低，產生的污泥量小，絮凝效果好，對于非溶解性高分子有機物有較好的去除效果。

4、上述專利文獻中的設備在使用過程中，雖然能起到對廢水進行電絮凝加工的效果，但在實際使用過程中，無法形成較大的絮凝體，同時無法對反應器表面產生振動，從而降低了整體的絮凝效果。

技術實現思路

1、本發明的主要目的在于提供一種處理廢水用的電絮凝設備，可以有效解決實際使用過程中，無法形成較大的絮凝體，同時無法對反應器表面產生振動，從而降低了整體的絮凝效果的問題。

2、為實現上述目的，本發明采取的技術方案為：

3、一種處理廢水用的電絮凝設備，包括外殼，所述外殼下端左部固定連接有支撐架，所述外殼下端右部前側和后側均固定連接有支撐腿，所述外殼內表面固定連接有內膽，所述外殼左端中部上側和右端中部上側共同固定連接有凹形板，所述凹形板上端左側固定連接有曝氣泵，所述內膽內腔設有曝氣組件，所述外殼后端滑動安裝有調節組件，所述內膽下端固定安裝有淤泥承接組件，所述內膽內表面下部固定連接有絮凝器。

4、優選的，所述外殼上端開設有存儲槽，所述外殼后端右側拐角處開設有與所述存儲槽內腔相通的安裝孔，所述安裝孔內表面固定連接有排出管，所述排出管內表面螺紋連接有螺紋塞一，所述外殼后端中部開設有貫穿所述存儲槽并延伸至外殼內表面的矩形槽一。

5、優選的，所述內膽底壁右側開設有固定槽，所述內膽后端中部開設有貫穿所述內膽內表面的矩形槽二。

6、優選的，所述矩形槽一與所述矩形槽二呈前后對齊分布。

7、優選的，所述曝氣組件包括注氣管一，所述注氣管一上端貫穿所述凹形板并與所述曝氣泵的輸出端固定連接，所述注氣管一下端固定連接有半圓殼一，所述半圓殼一下端固定連接有注氣管二，所述注氣管二下端固定連接有半圓殼二，所述半圓殼一與所述半圓殼二呈上下對稱分布，所述半圓殼二與所述半圓殼一相互靠近的一側均開設有若干曝氣孔。

8、優選的，所述半圓殼一與所述半圓殼二相互靠近的一側線性陣列共同固定連接有四個連接繩，四個所述連接繩外表面中部均固定連接有橡膠球。

9、優選的，所述注氣管一內腔與所述半圓殼一內腔相通，所述注氣管二內腔分別于所述半圓殼一和所述半圓殼二內腔相通。

10、優選的，所述調節組件包括空心滑塊，所述空心滑塊滑動連接于所述矩形槽一和所述矩形槽二內腔，所述空心滑塊外表面前部和外表面后部均固定連接有矩形板，所述空心滑塊內腔固定連接有排水管，所述排水管內表面后部螺紋連接有螺紋塞二。

11、優選的，位于前部所述矩形板后端與所述內膽內表面相互貼合，位于后部所述矩形板前端與所述外殼后端相互貼合。

12、優選的，所述淤泥承接組件包括梯形殼，所述梯形殼固定連接于所述固定槽內腔，所述梯形殼上端開設有梯形槽，所述梯形殼后端下側開設有出淤口，所述出淤口內表面固定連接有排淤管，所述排淤管內表面后部螺紋連接有螺紋塞三，所述梯形槽呈傾斜狀設置。

13、與現有技術相比，本發明具有如下有益效果：

14、本發明通過設置的曝氣組件與曝氣泵配合，可在絮凝器對污水進行電絮凝加工的過程中，產生曝氣效果，從而改善絮凝效果、提高污染物去除效率，并改善水質，并且曝氣組件還可在產生曝氣效果的同時，對絮凝器表面產生振動，促使廢水中的顆粒碰撞并聚集，形成較大的絮凝體，從而提高了電絮凝的效率。

15、本發明通過設置的調節組件，可根據清水層的位置進行手動調節，而后將清水排出，并且在調節過程中，可避免清水漏出，同時通過設置的淤泥承接組件，可對電絮凝過程中所產生的污泥進行承接，而在完成電絮凝加工后，對污水進行靜置沉淀時，污泥可始終向淤泥承接組件的最底部進行匯聚，以便于后續將污泥排出。

技術特征：

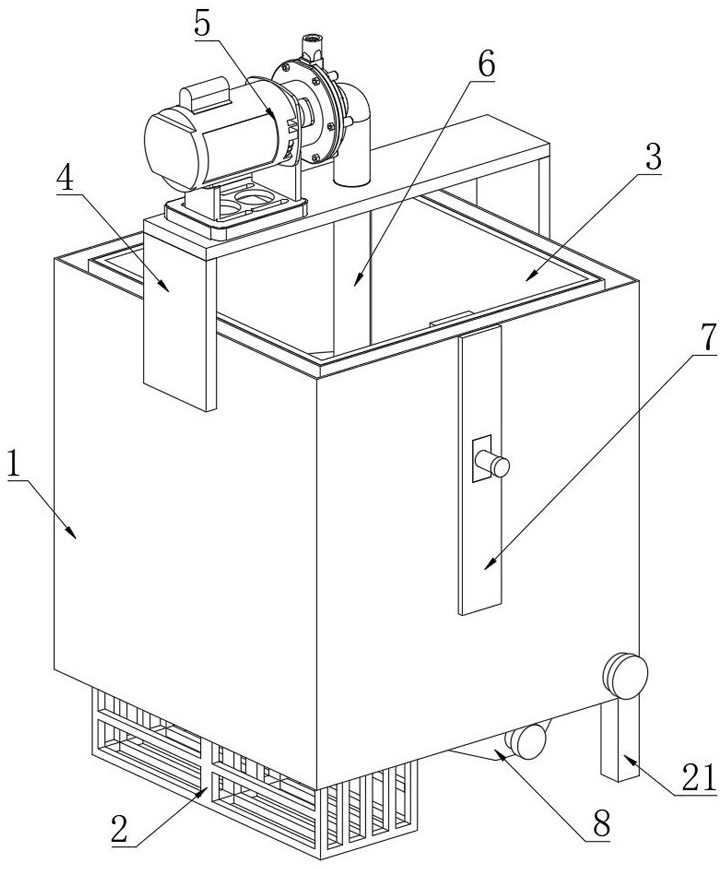

1.一種處理廢水用的電絮凝設備，包括外殼（1），其特征在于：所述外殼（1）下端左部固定連接有支撐架（2），所述外殼（1）下端右部前側和后側均固定連接有支撐腿（21），所述外殼（1）內表面固定連接有內膽（3），所述外殼（1）左端中部上側和右端中部上側共同固定連接有凹形板（4），所述凹形板（4）上端左側固定連接有曝氣泵（5），所述內膽（3）內腔設有曝氣組件（6），所述外殼（1）后端滑動安裝有調節組件（7），所述內膽（3）下端固定安裝有淤泥承接組件（8），所述內膽（3）內表面下部固定連接有絮凝器（9）；

2.根據權利要求1所述的一種處理廢水用的電絮凝設備，其特征在于：所述外殼（1）上端開設有存儲槽（100），所述外殼（1）后端右側拐角處開設有與所述存儲槽（100）內腔相通的安裝孔（101），所述安裝孔（101）內表面固定連接有排出管（102），所述排出管（102）內表面螺紋連接有螺紋塞一（103），所述外殼（1）后端中部開設有貫穿所述存儲槽（100）并延伸至外殼（1）內表面的矩形槽一（104）。

3.根據權利要求2所述的一種處理廢水用的電絮凝設備，其特征在于：所述內膽（3）底壁右側開設有固定槽（31），所述內膽（3）后端中部開設有貫穿所述內膽（3）內表面的矩形槽二（32）。

4.根據權利要求3所述的一種處理廢水用的電絮凝設備，其特征在于：所述矩形槽一（104）與所述矩形槽二（32）呈前后對齊分布。

5.根據權利要求4所述的一種處理廢水用的電絮凝設備，其特征在于：所述調節組件（7）包括空心滑塊（71），所述空心滑塊（71）滑動連接于所述矩形槽一（104）和所述矩形槽二（32）內腔，所述空心滑塊（71）外表面前部和外表面后部均固定連接有矩形板（72），所述空心滑塊（71）內腔固定連接有排水管（73），所述排水管（73）內表面后部螺紋連接有螺紋塞二（74）。

6.根據權利要求5所述的一種處理廢水用的電絮凝設備，其特征在于：位于前部所述矩形板（72）后端與所述內膽（3）內表面相互貼合，位于后部所述矩形板（72）前端與所述外殼（1）后端相互貼合。

7.根據權利要求3所述的一種處理廢水用的電絮凝設備，其特征在于：所述淤泥承接組件（8）包括梯形殼（81），所述梯形殼（81）固定連接于所述固定槽（31）內腔，所述梯形殼（81）上端開設有梯形槽（82），所述梯形殼（81）后端下側開設有出淤口（83），所述出淤口（83）內表面固定連接有排淤管（84），所述排淤管（84）內表面后部螺紋連接有螺紋塞三（85），所述梯形槽（82）呈傾斜狀設置。

技術總結
本發明公開了一種處理廢水用的電絮凝設備，具體涉及廢水處理設備技術領域，包括外殼，所述外殼下端左部固定連接有支撐架，所述外殼下端右部前側和后側均固定連接有支撐腿，所述外殼內表面固定連接有內膽，所述外殼左端中部上側和右端中部上側共同固定連接有凹形板，所述凹形板上端左側固定連接有曝氣泵，所述內膽內腔設有曝氣組件，所述外殼后端滑動安裝有調節組件，所述內膽下端固定安裝有淤泥承接組件，所述內膽內表面下部固定連接有絮凝器。本發明所述的一種處理廢水用的電絮凝設備，通過設置的曝氣組件，與曝氣泵配合，可在絮凝器對污水進行電絮凝加工的過程中，產生曝氣效果，從而改善絮凝效果、提高污染物去除效率，并改善水質。

技術研發人員：馬成玲,師新剛
受保護的技術使用者：山東森洋環境技術有限公司
技術研發日：
技術公布日：2025/4/28
