本技術涉及紅外線皮膚緊致機，尤其涉及一種紅外線皮膚緊致機。

背景技術：

1、紅外線皮膚緊致機是一種利用紅外線技術來促進皮膚緊致的美容儀器，使用紅外線皮膚緊致機可以幫助改善皮膚松弛、提升面部輪廓、減少細紋和皺紋，讓肌膚看起來更加年輕緊致，此外，紅外線皮膚緊致機還可以促進血液循環，增加皮膚的新陳代謝，幫助排出毒素，提升皮膚的光澤度和健康狀態。

2、現有的大多數紅外線皮膚緊致機其內部的紅外線燈在長時間照射時會產生熱量，該熱量產生的穩定容易導致使用者燙傷，而且該類機器上的燈具都是固定在支撐桿上的，支撐桿長度有限導致燈具可調節范圍有限，因此，本實用新型提供了一種紅外線皮膚緊致機，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種紅外線皮膚緊致機，通過按動翹桿讓卡塊收入側槽內壁松開對卡槽的卡接，從而方便對內桿的高度進行調節，然后通過拉動燈殼讓阻尼桿在折疊桿內壁滑動從而調節紅外線燈照明的位置，讓該機器使用起來更加方便，通過散熱扇對上方吹動把制冷片產生的冷氣向上抽動，來對紅外線燈進行散熱。

2、為實現上述目的，本實用新型提供了如下技術方案：一種紅外線皮膚緊致機，包括機器主體、兩個外桿、四個卡塊、四個推動彈簧、下壓塊與兩個燈殼，兩個所述外桿內壁均滑動設置有內桿，所述內桿兩側端面均開設有多個卡槽，兩個所述外桿兩側內壁靠上側位置均開設有側槽，所述內桿上端面均固定設置有連接件，兩個所述連接件內壁均鉸接設置有折疊桿，兩個所述折疊桿內壁均滑動設置有阻尼桿，兩個所述阻尼桿前端面均固定設置有連接塊；

3、兩個所述燈殼上端面靠中間位置均嵌入設置有頂網，兩個所述燈殼后端面靠中間位置固定設置有支撐塊，兩個所述支撐塊后端面鉸接設置有滑塊，兩個所述燈殼內壁靠中間位置固定設置有散熱扇，所述燈殼內壁靠下側位置固定設置有紅外線燈，兩個所述紅外線燈外側上端面均開設有多個風孔，兩個所述燈殼內壁靠下側位置嵌入設置有制冷片；

4、通過上述技術方案，通過按動翹桿讓卡塊收入側槽內壁松開對卡槽的卡接，從而方便對內桿的高度進行調節，然后通過拉動燈殼讓阻尼桿在折疊桿內壁滑動從而調節紅外線燈照明的位置，讓該機器使用起來更加方便，通過燈殼內壁的紅外線燈對使用者皮膚照射，通過發射紅外線能量，可以刺激皮膚深層的膠原蛋白和彈性蛋白的生產，從而提升皮膚的緊致度和彈性，減少皺紋和松弛現象，而且通過散熱扇對上方吹動把制冷片產生的冷氣向上抽動，來對紅外線燈進行散熱。

5、進一步地，所述機器主體上端面后側靠兩側位置均固定設置有下塊，兩個所述下塊分別與兩個外桿下側位置鉸接連接；

6、通過上述技術方案，該機器的外桿可以在下塊上折疊，而且是通過阻尼進行連接的，可以隨意固定在一個角度，使得該機器使用起來更加方便。

7、進一步地，所述機器主體下端面固定設置有四個移動輪，所述機器主體前端面靠上側位置固定在有前卡板；

8、通過上述技術方案，該機器主體可以通過移動輪在地面上移動，便于機器主體的移位，而且通過機器主體前方的前卡板可以對工具放置。

9、進一步地，所述機器主體下端面靠中間位置開設有底槽，所述下壓塊滑動設置在底槽內壁，所述底槽內頂面靠兩側位置均嵌入設置有電動伸縮桿，兩個所述電動伸縮桿輸出端分別固定設置在下壓塊內底面；

10、通過上述技術方案，通過電動伸縮桿對下壓塊推動，讓下壓塊壓在地面上對機器主體形成固定，讓機器主體定位起來更加穩定。

11、進一步地，四個所述側槽前側內壁與后側內壁之間靠中間位置轉動設置有翹桿，四個所述推動彈簧分別固定設置在四個翹桿與四個側槽之間，四個所述翹桿遠離兩個內桿一側端面靠下側位置均固定設置有按塊；

12、通過上述技術方案，通過按動按塊可以對翹桿形成擠壓，讓翹桿帶動卡塊收入側槽內壁，方便對內桿進行控制。

13、進一步地，四個所述卡塊分別卡接設置在多個卡槽內壁，兩個所述燈殼上端面靠一側位置均固定設置有按鈕；

14、通過上述技術方案，通過按動按鈕可以對紅外線燈、制冷片與散熱扇進行控制，從而便于燈殼的控制。

15、進一步地，兩個所述連接塊前端面均開設有滑槽，兩個所述滑槽兩側內壁均開設有穩定槽，兩個所述滑塊分別滑動設置在兩個滑槽內壁；

16、通過上述技術方案，對燈殼安裝時，把滑塊滑入滑槽內壁，滑塊上的卡塊卡入穩定槽內壁形成固定，使得燈殼固定起來更加方便。

17、本實用新型具有如下有益效果：

18、1、本實用新型提出的一種紅外線皮膚緊致機，對該機器使用時，按動翹桿帶動卡塊收入側槽內部，讓卡塊松開對卡槽的卡接讓內桿可以在外桿內部滑動，通過內桿方便對燈殼的使用高度進行調節，而且拉動阻尼桿可以調節燈殼的延伸長度，從而方便對燈殼的照明位置進行調節。

19、2、本實用新型提出的一種紅外線皮膚緊致機，在該機器的燈殼內部設置有散熱扇、紅外線燈與制冷片，對皮膚進行照射時啟動紅外線燈，在啟動紅外線燈的同時啟動散熱扇與制冷片，該制冷片在紅外線燈下方開始制冷，然后散熱扇在燈殼內部上方向上吹動，制冷片散發的冷氣通過紅外線燈上的風孔到達上方，避免紅外線燈產生的熱量對使用者造成燙傷。

技術特征：

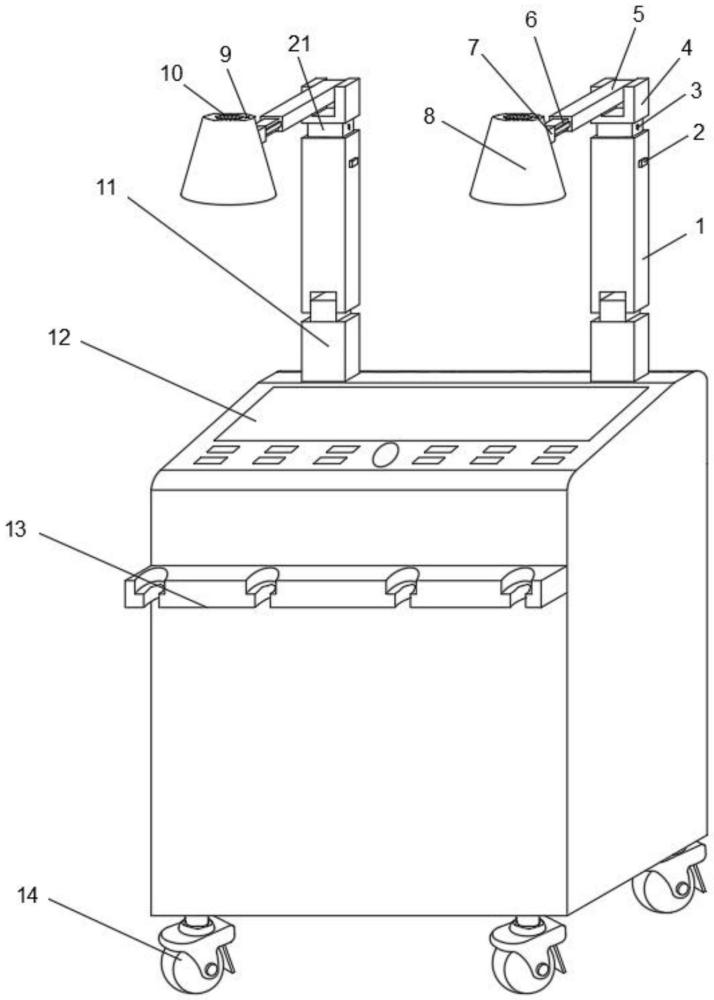

1.一種紅外線皮膚緊致機，包括機器主體(12)、兩個外桿(1)、四個卡塊(22)、四個推動彈簧(20)、下壓塊(17)與兩個燈殼(8)，其特征在于：兩個所述外桿(1)內壁均滑動設置有內桿(21)，所述內桿(21)兩側端面均開設有多個卡槽(3)，兩個所述外桿(1)兩側內壁靠上側位置均開設有側槽(18)，所述內桿(21)上端面均固定設置有連接件(4)，兩個所述連接件(4)內壁均鉸接設置有折疊桿(5)，兩個所述折疊桿(5)內壁均滑動設置有阻尼桿(6)，兩個所述阻尼桿(6)前端面均固定設置有連接塊(7)；

2.根據權利要求1所述的一種紅外線皮膚緊致機，其特征在于：所述機器主體(12)上端面后側靠兩側位置均固定設置有下塊(11)，兩個所述下塊(11)分別與兩個外桿(1)下側位置鉸接連接。

3.根據權利要求1所述的一種紅外線皮膚緊致機，其特征在于：所述機器主體(12)下端面固定設置有四個移動輪(14)，所述機器主體(12)前端面靠上側位置固定在有前卡板(13)。

4.根據權利要求1所述的一種紅外線皮膚緊致機，其特征在于：所述機器主體(12)下端面靠中間位置開設有底槽(15)，所述下壓塊(17)滑動設置在底槽(15)內壁，所述底槽(15)內頂面靠兩側位置均嵌入設置有電動伸縮桿(16)，兩個所述電動伸縮桿(16)輸出端分別固定設置在下壓塊(17)內底面。

5.根據權利要求1所述的一種紅外線皮膚緊致機，其特征在于：四個所述側槽(18)前側內壁與后側內壁之間靠中間位置轉動設置有翹桿(19)，四個所述推動彈簧(20)分別固定設置在四個翹桿(19)與四個側槽(18)之間，四個所述翹桿(19)遠離兩個內桿(21)一側端面靠下側位置均固定設置有按塊(2)。

6.根據權利要求1所述的一種紅外線皮膚緊致機，其特征在于：四個所述卡塊(22)分別卡接設置在多個卡槽(3)內壁，兩個所述燈殼(8)上端面靠一側位置均固定設置有按鈕(9)。

7.根據權利要求1所述的一種紅外線皮膚緊致機，其特征在于：兩個所述連接塊(7)前端面均開設有滑槽(25)，兩個所述滑槽(25)兩側內壁均開設有穩定槽(26)，兩個所述滑塊(23)分別滑動設置在兩個滑槽(25)內壁。

技術總結
本技術涉及紅外線皮膚緊致機技術領域，公開了一種紅外線皮膚緊致機，包括機器主體、兩個外桿、四個卡塊、四個推動彈簧、下壓塊與兩個燈殼，兩個所述外桿內壁均滑動設置有內桿，所述內桿兩側端面均開設有多個卡槽，兩個所述外桿兩側內壁靠上側位置均開設有側槽，所述內桿上端面均固定設置有連接件，兩個所述連接件內壁均鉸接設置有折疊桿。本技術中，通過按動翹桿讓卡塊收入側槽內壁松開對卡槽的卡接，從而方便對內桿的高度進行調節，然后通過拉動燈殼讓阻尼桿在折疊桿內壁滑動從而調節紅外線燈照明的位置，讓該機器使用起來更加方便，通過散熱扇對上方吹動把制冷片產生的冷氣向上抽動，來對紅外線燈進行散熱。

技術研發人員：汪仁飛,武國棟,沈永祥,張海波
受保護的技術使用者：合肥多米醫療科技有限公司
技術研發日：20240620
技術公布日：2025/4/28
