本發明涉及除塵清潔，具體為一種絲杠表面除塵清潔裝置。

背景技術：

1、滾珠絲杠是將回轉運動轉化為直線運動，或將直線運動轉化為回轉運動的理想的產品，滾珠絲杠是工具機械和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點，工廠的空氣環境中通常含有較多的粉塵和懸浮物，這些粉塵和懸浮物會在絲杠工作時吸附在滾珠絲杠的螺桿表面，這些粉塵和懸浮物在絲杠工作時會磨損螺母內部的鋼球和其他結構，造成滾珠絲杠在工作時穩定性變差，容易產生誤差甚至發生生產安全事故，所以通常需要人工定期對滾珠絲桿的螺桿表面進行清潔，較為麻煩，且效率低下。

2、為此，公開號為“cn210497343u”的中國專利公布了“一種絲杠除塵清潔裝置”，其主要結構包括螺母、螺桿，所述螺母與螺桿滾動連接，所述螺母頂部固定安裝有第一支撐柱，所述第一支撐柱頂部固定安裝有延伸至螺母后方的延伸板，所述延伸板底部左半部分和右半部分分別固定安裝有第二支撐柱，所述第二支撐柱底部固定安裝直徑大于螺母直徑的圓環板，所述圓環板內側陣列固定安裝有與螺桿表面接觸的刷毛，該絲杠除塵清潔裝置，能夠在滾珠絲杠工作時自動對附著在螺桿表面的粉塵和懸浮物進行自動清理，防止對螺母內部的鋼球和其他結構造成損壞，大大減輕了人工勞動力，提高了生產效率。

3、但是，上述絲杠除塵清潔裝置在對絲桿進行清理時，刷毛對絲杠之間的清除力度，即兩者之間的工作壓力無法調節，導致一些粘附力度比較大的雜物無法徹底從絲桿表面清除，因此導致其清除力度較窄。

技術實現思路

1、針對現有技術的不足，本發明提供了一種絲杠表面除塵清潔裝置，利用螺旋彈簧的彈性對絲桿表面實現彈性壓力式抵觸效果，從而使得海綿刷能夠以一定力度作用在絲桿表面，從而提高對絲桿的清理效果，此外，該裝置能夠根據實際情況調整工作壓力，從而提高設備對于清理壓力的調節范圍，解決了上述技術問題。

2、為實現上述目的，本發明提供如下技術方案：一種絲杠表面除塵清潔裝置，包括底部支撐基板、兩個以對稱方式固定安裝在底部支撐基板上表面的底部安裝基板、位于底部安裝基板正上方的頂部安裝基板以及設置于頂部安裝基板中心處的部件固定口，還包括兩個螺紋式支架機構，其內部設置有固定安裝于底部支撐基板上表面且能夠與被清理絲桿配合，使得絲桿能夠在轉動時發生橫向移動效果的套筒支架；以及彈性伸縮式清理機構，其內部設置有固定安裝于部件固定口中且內部為空心狀態的縱向空心外殼、安放于縱向空心外殼內部且能夠沿縱向空心外殼軸向運動的空心管體、能夠隨空心管體縱向移動且能夠抵觸在絲桿桿體表面，對絲桿進行清理的環狀海綿刷以及對空心管體產生向下彈性壓力的螺旋彈簧。

3、優選的，所述螺紋式支架機構包括套筒支架，所述套筒支架的底部設置有固定安裝在底部支撐基板上表面的一號固定板，所述套筒支架的中心設置有內螺紋孔，且所述套筒支架在位于所述內螺紋孔的圓周內壁處設置有內螺紋結構。

4、優選的，兩個所述套筒支架關于兩個所述底部安裝基板軸心線的共面對稱設置。

5、優選的，所述內螺紋結構與所述絲桿桿體上的外螺紋結構相匹配。

6、優選的，所述彈性伸縮式清理機構包括縱向空心外殼，所述縱向空心外殼的外圓周面設置有固定安裝于部件固定口中的固定環口，所述縱向空心外殼的內部設置有縱向部件活動腔，所述縱向空心外殼的頂端設置有連通外界空間和縱向部件活動腔頂端的氣體對接通道，所述縱向空心外殼的底端設置有連通外界空間和縱向部件活動腔底端的桿體穿孔，所述縱向空心外殼在位于所述縱向部件活動腔的內部安放有能夠沿縱向部件活動腔軸向運動的活塞板，所述活塞板的上端面的邊緣部位安放有螺旋彈簧，所述活塞板的底部設置有與其一體式結構且貫通桿體穿孔的空心管體，所述空心管體的底端設置有與其一體式結構且位于所述絲桿正上方的抵觸板，所述抵觸板的底部嵌入有環狀海綿刷，所述空心管體的內部設置有頂端和底端均為開口狀態的氣體流動孔。

7、優選的，所述螺旋彈簧的初始長度大于所述縱向部件活動腔的深度。

8、優選的，還包括縱向螺紋式壓力調節機構，其內部設置有與底部安裝基板和頂部安裝基板端部連接的一號外螺紋桿和二號外螺紋桿、與一號外螺紋桿和二號外螺紋桿螺紋連接且在轉動時，能夠改變一號外螺紋桿和二號外螺紋桿之間距離的縱向螺紋套筒以及一個插入于一號外螺紋桿和二號外螺紋桿軸心處且能夠防止一號外螺紋桿和二號外螺紋桿發生相對轉動現象的多邊形限位桿。

9、優選的，所述縱向螺紋式壓力調節機構包括縱向螺紋套筒、一號外螺紋桿和二號外螺紋桿，所述縱向螺紋套筒的一端設置有內凹式結構的一號內螺紋腔，所述縱向螺紋套筒的另一端設置有內凹式結構的二號內螺紋腔，所述一號外螺紋桿的桿體通過一號螺紋結構安裝于一號內螺紋腔的內部，所述二號外螺紋桿的桿體通過二號螺紋結構安裝于二號內螺紋腔的內部，所述一號外螺紋桿和二號外螺紋桿在對立端設置有內凹式結構的多邊形限位腔，所述縱向螺紋套筒的中心固定安裝一個插入多邊形限位腔內部的多邊形限位桿，所述一號外螺紋桿的一端設置有與其一體式結構且與底部安裝基板固定連接的一號連接板，所述二號外螺紋桿的一端設置有與其一體式結構且與頂部安裝基板固定連接的二號連接板，所述縱向螺紋套筒的外圓周面設置有與其一體式結構且便于轉動的多邊形旋鈕結構。

10、優選的，所述多邊形限位腔橫截面的結構外形與所述多邊形限位桿橫截面的結構外形一致、均為多邊形結構，且多邊形限位腔橫截面的結構尺寸與所述多邊形限位桿橫截面的結構尺寸匹配。

11、優選的，所述一號螺紋結構包括設置于一號內螺紋腔內部的內螺紋結構以及設置于一號外螺紋桿桿體上的外螺紋結構，所述二號螺紋結構包括設置于二號內螺紋腔內部的內螺紋結構以及設置于二號外螺紋桿桿體上的外螺紋結構，且所述一號螺紋結構的螺旋方向與所述二號螺紋結構的螺旋方向相反。

12、與現有技術相比，本發明提供了一種絲杠表面除塵清潔裝置，具備以下有益效果：

13、利用螺旋彈簧的彈性對絲桿表面實現彈性壓力式抵觸效果，從而使得海綿刷能夠以一定力度作用在絲桿表面，從而提高對絲桿的清理效果，此外，該裝置能夠根據實際情況調整工作壓力，從而提高設備對于清理壓力的調節范圍。

技術特征：

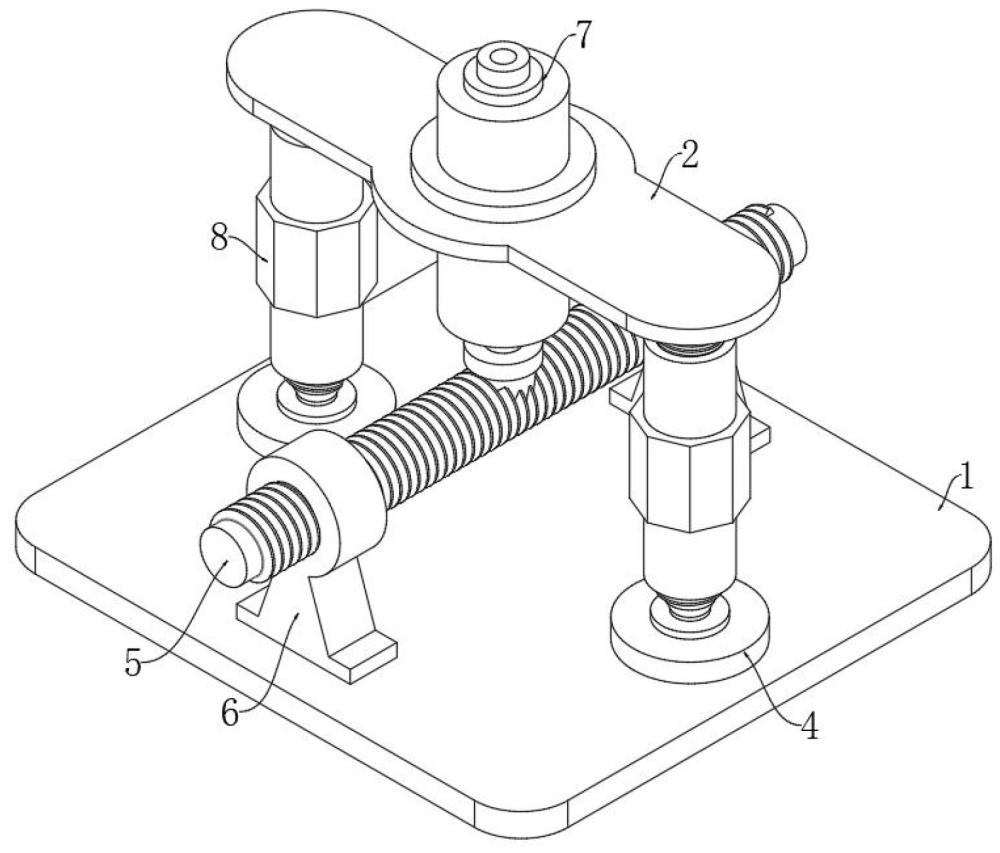

1.一種絲杠表面除塵清潔裝置，包括底部支撐基板（1）、兩個以對稱方式固定安裝在底部支撐基板（1）上表面的底部安裝基板（4）、位于底部安裝基板（4）正上方的頂部安裝基板（2）以及設置于頂部安裝基板（2）中心處的部件固定口（3），其特征在于：還包括，

2.根據權利要求1所述的一種絲杠表面除塵清潔裝置，其特征在于：所述螺紋式支架機構（6）包括套筒支架（61），所述套筒支架（61）的底部設置有固定安裝在底部支撐基板（1）上表面的一號固定板（62），所述套筒支架（61）的中心設置有內螺紋孔（63），且所述套筒支架（61）在位于所述內螺紋孔（63）的圓周內壁處設置有內螺紋結構。

3.根據權利要求2所述的一種絲杠表面除塵清潔裝置，其特征在于：兩個所述套筒支架（61）關于兩個所述底部安裝基板（4）軸心線的共面對稱設置。

4.根據權利要求3所述的一種絲杠表面除塵清潔裝置，其特征在于：所述內螺紋結構與所述絲桿（5）桿體上的外螺紋結構相匹配。

5.根據權利要求4所述的一種絲杠表面除塵清潔裝置，其特征在于：所述彈性伸縮式清理機構（7）包括縱向空心外殼（71），所述縱向空心外殼（71）的外圓周面設置有固定安裝于部件固定口（3）中的固定環口（72），所述縱向空心外殼（71）的內部設置有縱向部件活動腔（73），所述縱向空心外殼（71）的頂端設置有連通外界空間和縱向部件活動腔（73）頂端的氣體對接通道（74），所述縱向空心外殼（71）的底端設置有連通外界空間和縱向部件活動腔（73）底端的桿體穿孔（75），所述縱向空心外殼（71）在位于所述縱向部件活動腔（73）的內部安放有能夠沿縱向部件活動腔（73）軸向運動的活塞板（76），所述活塞板（76）的上端面的邊緣部位安放有螺旋彈簧（711），所述活塞板（76）的底部設置有與其一體式結構且貫通桿體穿孔（75）的空心管體（77），所述空心管體（77）的底端設置有與其一體式結構且位于所述絲桿（5）正上方的抵觸板（78），所述抵觸板（78）的底部嵌入有環狀海綿刷（79），所述空心管體（77）的內部設置有頂端和底端均為開口狀態的氣體流動孔（710）。

6.根據權利要求5所述的一種絲杠表面除塵清潔裝置，其特征在于：所述螺旋彈簧（711）的初始長度大于所述縱向部件活動腔（73）的深度。

7.根據權利要求1-6任意一項所述的一種絲杠表面除塵清潔裝置，其特征在于：還包括縱向螺紋式壓力調節機構（8），其內部設置有與底部安裝基板（4）和頂部安裝基板（2）端部連接的一號外螺紋桿（86）和二號外螺紋桿（87）、與一號外螺紋桿（86）和二號外螺紋桿（87）螺紋連接且在轉動時，能夠改變一號外螺紋桿（86）和二號外螺紋桿（87）之間距離的縱向螺紋套筒（81）以及一個插入于一號外螺紋桿（86）和二號外螺紋桿（87）軸心處且能夠防止一號外螺紋桿（86）和二號外螺紋桿（87）發生相對轉動現象的多邊形限位桿（811）。

8.根據權利要求7所述的一種絲杠表面除塵清潔裝置，其特征在于：所述縱向螺紋式壓力調節機構（8）包括縱向螺紋套筒（81）、一號外螺紋桿（86）和二號外螺紋桿（87），所述縱向螺紋套筒（81）的一端設置有內凹式結構的一號內螺紋腔（82），所述縱向螺紋套筒（81）的另一端設置有內凹式結構的二號內螺紋腔（83），所述一號外螺紋桿（86）的桿體通過一號螺紋結構（84）安裝于一號內螺紋腔（82）的內部，所述二號外螺紋桿（87）的桿體通過二號螺紋結構（85）安裝于二號內螺紋腔（83）的內部，所述一號外螺紋桿（86）和二號外螺紋桿（87）在對立端設置有內凹式結構的多邊形限位腔（810），所述縱向螺紋套筒（81）的中心固定安裝一個插入多邊形限位腔（810）內部的多邊形限位桿（811），所述一號外螺紋桿（86）的一端設置有與其一體式結構且與底部安裝基板（4）固定連接的一號連接板（88），所述二號外螺紋桿（87）的一端設置有與其一體式結構且與頂部安裝基板（2）固定連接的二號連接板（89），所述縱向螺紋套筒（81）的外圓周面設置有與其一體式結構且便于轉動的多邊形旋鈕結構（812）。

9.根據權利要求8所述的一種絲杠表面除塵清潔裝置，其特征在于：所述多邊形限位腔（810）橫截面的結構外形與所述多邊形限位桿（811）橫截面的結構外形一致、均為多邊形結構，且多邊形限位腔（810）橫截面的結構尺寸與所述多邊形限位桿（811）橫截面的結構尺寸匹配。

10.根據權利要求9所述的一種絲杠表面除塵清潔裝置，其特征在于：所述一號螺紋結構（84）包括設置于一號內螺紋腔（82）內部的內螺紋結構以及設置于一號外螺紋桿（86）桿體上的外螺紋結構，所述二號螺紋結構（85）包括設置于二號內螺紋腔（83）內部的內螺紋結構以及設置于二號外螺紋桿（87）桿體上的外螺紋結構，且所述一號螺紋結構（84）的螺旋方向與所述二號螺紋結構（85）的螺旋方向相反。

技術總結
本發明涉及除塵清潔技術領域，且公開了一種絲杠表面除塵清潔裝置，包括兩個螺紋式支架機構以及彈性伸縮式清理機構，其內部設置有固定安裝于部件固定口中且內部為空心狀態的縱向空心外殼、安放于縱向空心外殼內部且能夠沿縱向空心外殼軸向運動的空心管體、能夠隨空心管體縱向移動且能夠抵觸在絲桿桿體表面，對絲桿進行清理的環狀海綿刷以及對空心管體產生向下彈性壓力的螺旋彈簧。該絲杠表面除塵清潔裝置，利用螺旋彈簧的彈性對絲桿表面實現彈性壓力式抵觸效果，從而使得海綿刷能夠以一定力度作用在絲桿表面，從而提高對絲桿的清理效果，此外，該裝置能夠根據實際情況調整工作壓力，從而提高設備對于清理壓力的調節范圍。

技術研發人員：吳凌鋒,吳新光,史磊,何銘,盧晉龍,徐陳又詩
受保護的技術使用者：浙江卓求傳動科技有限公司
技術研發日：
技術公布日：2025/4/28
