本技術涉及污水治理，具體地說，涉及一種水處理微納米氣泡機。

背景技術：

1、在河道水質凈化過程中，微納米氣泡技術通過生成高密度、均勻且尺寸微小的氣泡，這些氣泡與目標氣體（如氧氣）高度融合，形成了一種高效的微納米氣泡-水復合乳化體系。該體系不僅顯著提高了溶解氧的效率，還有效促進了污染物質與水中微生物或化學處理劑的充分接觸與反應，從而增強了水處理效果。

2、現有技術中，如公告號為cn209393040u的中國專利文獻公開了一種智能微納米氣泡機，通過觸摸屏設定氣泡水所需的水體積，然后根據水的體積設定空氣的體積，通過在溶氣罐內部安裝氣壓傳感器，對溶氣罐內部的氣壓進行實時監測，并通過泄壓閥與排氣管進行平衡氣壓，提高智能化。該微納米氣泡機采用電機帶動攪拌機構的網孔板轉動，使空氣溶解在水中產生氣泡，但是這種方式產生的氣泡尺寸相對較大，較大尺寸的氣泡容易分布不均、停留時間不足而導致氣液傳質效能低的問題。

技術實現思路

1、本實用新型的目的在于提供一種水處理微納米氣泡機，解決現有技術中微納米氣泡機產生的氣泡尺寸相對較大，較大尺寸的氣泡容易分布不均、停留時間不足而導致氣液傳質效能低的問題。

2、為了實現上述目的，本實用新型提供一種水處理微納米氣泡機，包括進氣管和進水管，所述進氣管與供氣源連接，所述進水管與供水源連接；所述進氣管和進水管匯流接入流控組件，所述流控組件沿溶氣液流動方向設置有內徑變化的流控通道，用于控制氣流波動；所述流控通道在水流方向的末端連接有釋放器，所述釋放器設置有多個溶氣釋放口，多個所述溶氣釋放口將溶氣液分流排出。

3、進一步的，所述流控通道沿溶氣液流動方向依次包括連接的進氣段、穩流段、增速引入段、初步自激脈沖段、初步自激脈沖引出段、緩沖過渡段、射流段、終極自激脈沖段和脈沖分流段；所述進氣段的內徑小于等于穩流段的最小內徑，所述穩流段的內徑大于增速引入段的內徑，所述增速引入段的內徑小于初步自激脈沖段的內徑，所述初步自激脈沖段的內徑大于初步自激脈沖引出段的內徑，所述初步自激脈沖引出段的內徑小于緩沖過渡段的內徑，所述緩沖過渡段的內徑大于射流段的內徑，所述射流段的內徑小于終極自激脈沖段的最大內徑，所述終極自激脈沖段的最小內徑大于脈沖分流段的最大內徑。

4、進一步的，所述進氣段、增速引入段、初步自激脈沖段、初步自激脈沖引出段、緩沖過渡段和射流段均為圓柱形內腔；所述穩流段為梭形內腔；所述終極自激脈沖段為截面呈梯形的內腔。

5、進一步的，所述釋放器包括釋放部和調節部，所述調節部與釋放部通過連接部連通；所述溶氣釋放口設置有若干個且均位于釋放部的外側，所述溶氣釋放口與釋放部的內部連通。

6、進一步的，所述釋放器設置有反沖洗裝置，所述反沖洗裝置的輸出端與調節部的內部連通。

7、進一步的，所述調節部設置有開關組件，所述開關組件將連接部的輸入端打開或關閉。

8、進一步的，所述開關組件包括驅動組件和活塞，所述驅動組件的輸出端與活塞連接，所述活塞的周面緊貼調節部的連接部所在一側的內壁設置，所述驅動組件驅動活塞離開或阻擋所述連接部的輸入端。

9、進一步的，所述釋放部設置有溶氣液進口，所述溶氣液進口通過進液管與所述流控通道連接，所述進液管內部靠近溶氣液進口的位置處安裝有過濾裝置。

10、進一步的，所述進液管相對過濾裝置的位置連接有排污管，所述排污管的輸入端與進液管連通，所述排污管的輸出端安裝有能打開的密封蓋。

11、進一步的，還包括控制單元和流量計，所述流量計分別安裝在進氣管和進水管上，所述控制單元與流量計電性連接。

12、采用本實用新型提供的技術方案，與已有的公知技術相比，具有如下有益效果：

13、本實用新型的一種水處理微納米氣泡機，水體與氣體通過進水管和進氣管匯流形成溶氣液，溶氣液經過內徑變化的流控通道時，溶氣液在內徑變小的流控通道內流速增快，溶氣液在經過內徑變大的流控通道時流速放緩，這種流速快慢的變化能夠增加氣流在溶氣液中的波動，溶氣液在流控通道內通過卷吸、附壁、碰撞、反饋等過程形成渦流和氣流偏轉，能夠縮小所形成的氣泡大小，增加氣泡在水中的駐留時間與氣、液接觸面積，釋放器的溶氣釋放口將溶氣液分流能夠進一步縮小氣泡體積，從而增強其在水中的溶解，提高氣液傳質效能。

14、顯而易見，在以上單個實施方式中描述的元件或特征可以在其它實施方式中單獨或組合使用。

技術特征：

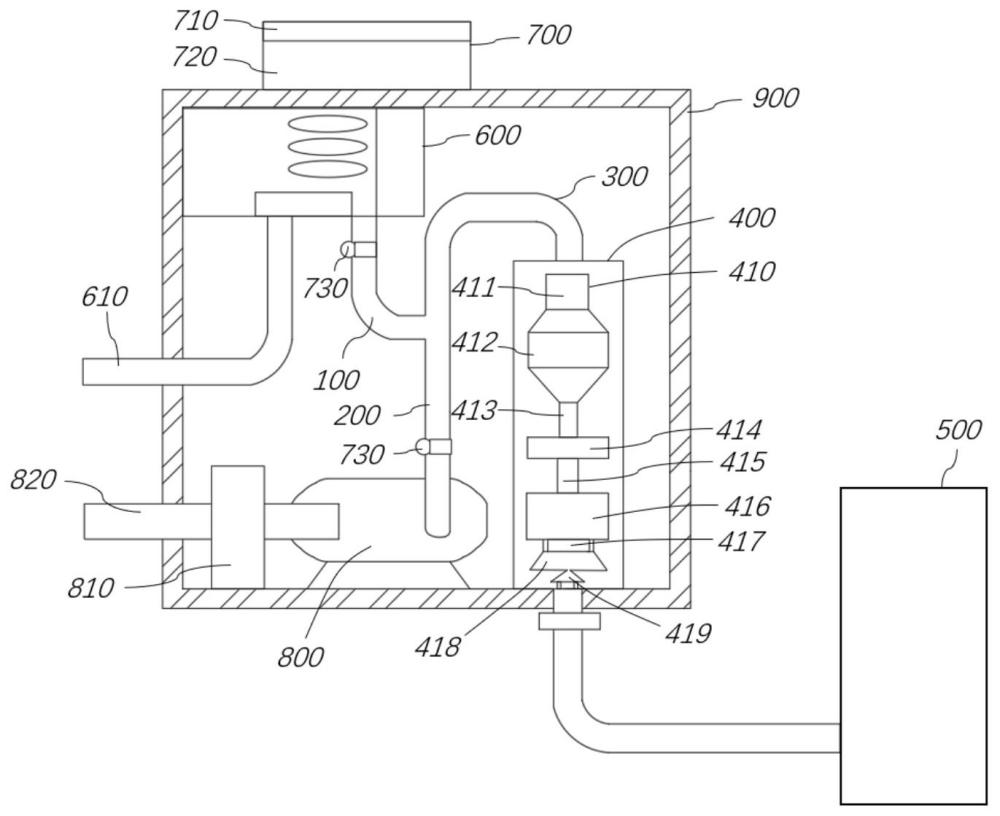

1.一種水處理微納米氣泡機，包括進氣管（100）和進水管（200），所述進氣管（100）與供氣源（600）連接，所述進水管（200）與供水源連接；其特征在于，所述進氣管（100）和進水管（200）匯流接入流控組件（400），所述流控組件（400）沿溶氣液流動方向設置有內徑變化的流控通道（410），用于控制氣流波動；所述流控通道（410）在水流方向的末端連接有釋放器（500），所述釋放器（500）設置有多個溶氣釋放口（511），多個所述溶氣釋放口（511）將溶氣液分流排出。

2.根據權利要求1所述的一種水處理微納米氣泡機，其特征在于，所述流控通道（410）沿溶氣液流動方向依次包括連接的進氣段（411）、穩流段（412）、增速引入段（413）、初步自激脈沖段（414）、初步自激脈沖引出段（415）、緩沖過渡段（416）、射流段（417）、終極自激脈沖段（418）和脈沖分流段（419）；所述進氣段（411）的內徑小于等于穩流段（412）的最小內徑，所述穩流段（412）的內徑大于增速引入段（413）的內徑，所述增速引入段（413）的內徑小于初步自激脈沖段（414）的內徑，所述初步自激脈沖段（414）的內徑大于初步自激脈沖引出段（415）的內徑，所述初步自激脈沖引出段（415）的內徑小于緩沖過渡段（416）的內徑，所述緩沖過渡段（416）的內徑大于射流段（417）的內徑，所述射流段（417）的內徑小于終極自激脈沖段（418）的最大內徑，所述終極自激脈沖段（418）的最小內徑大于脈沖分流段（419）的最大內徑。

3.根據權利要求2所述的一種水處理微納米氣泡機，其特征在于，所述進氣段（411）、增速引入段（413）、初步自激脈沖段（414）、初步自激脈沖引出段（415）、緩沖過渡段（416）和射流段（417）均為圓柱形內腔；所述穩流段（412）為梭形內腔；所述終極自激脈沖段（418）為截面呈梯形的內腔。

4.根據權利要求1所述的一種水處理微納米氣泡機，其特征在于，所述釋放器（500）包括釋放部（510）和調節部（520），所述調節部（520）與釋放部（510）通過連接部（521）連通；所述溶氣釋放口（511）設置有若干個且均位于釋放部（510）的外側，所述溶氣釋放口（511）與釋放部（510）的內部連通。

5.根據權利要求4所述的一種水處理微納米氣泡機，其特征在于，所述釋放器（500）設置有反沖洗裝置（530），所述反沖洗裝置（530）的輸出端與調節部（520）的內部連通。

6.根據權利要求4所述的一種水處理微納米氣泡機，其特征在于，所述調節部（520）設置有開關組件（540），所述開關組件（540）將連接部（521）的輸入端打開或關閉。

7.根據權利要求6所述的一種水處理微納米氣泡機，其特征在于，所述開關組件（540）包括驅動組件和活塞（541），所述驅動組件的輸出端與活塞（541）連接，所述活塞（541）的周面緊貼調節部（520）的連接部（521）所在一側的內壁設置，所述驅動組件驅動活塞（541）離開或阻擋所述連接部（521）的輸入端。

8.根據權利要求4所述的一種水處理微納米氣泡機，其特征在于，所述釋放部（510）設置有溶氣液進口（512），所述溶氣液進口（512）通過進液管（550）與所述流控通道（410）連接，所述進液管（550）內部靠近溶氣液進口（512）的位置處安裝有過濾裝置（551）。

9.根據權利要求8所述的一種水處理微納米氣泡機，其特征在于，所述進液管（550）相對過濾裝置（551）的位置連接有排污管（552），所述排污管（552）的輸入端與進液管（550）連通，所述排污管（552）的輸出端安裝有能打開的密封蓋（553）。

10.根據權利要求1所述的一種水處理微納米氣泡機，其特征在于，還包括控制單元（700）和流量計（730），所述流量計（730）分別安裝在進氣管（100）和進水管（200）上，所述控制單元（700）與流量計（730）電性連接。

技術總結
本技術公開一種水處理微納米氣泡機，屬于污水治理技術領域，包括進氣管和進水管，所述進氣管與供氣源連接，所述進水管與供水源連接；所述進氣管和進水管匯流接入流控組件，所述流控組件沿溶氣液流動方向設置有內徑變化的流控通道，用于控制氣流波動；所述流控通道在水流方向的末端連接有釋放器，所述釋放器設置有多個溶氣釋放口，多個所述溶氣釋放口將溶氣液分流排出。本技術能夠縮小所形成的氣泡大小，增加氣泡在水中的駐留時間與氣液接觸面積，釋放器的溶氣釋放口將溶氣液分流能夠進一步縮小氣泡體積，從而增強其在水中的溶解，提高氣液傳質效能。
