本技術涉及除塵裝置，具體涉及一種磚廠除塵裝置。

背景技術：

1、磚廠在生產過程中會產生高溫含塵煙氣，不僅會對環境產生污染，還會對工作人員的身體健康造成不良影響，因此磚廠會使用除塵器來除去生產中原料加工、窯爐生產步驟產生的煙氣粉塵。磚廠除塵器主要采用袋式除塵器，除塵時通過風機和管道將煙氣引入袋式除塵器，通過纖維編制物制作的袋式過濾元件來捕集含塵氣體中固體顆粒物，塵粒在繞過濾布纖維時因慣性力作用與纖維碰撞而被攔截。

2、目前磚廠直接應用袋式除塵器來除塵存在下述問題：一是高溫?zé)煔馀c脈沖氣流溫差過大會產生“糊袋”問題，增加維護成本和停機故障率；二是磚廠煙氣中的渣塵沒有經過預處理，會增加布袋的過濾負擔和脈沖裝置的除塵負擔，使得設備和耗材的耐久降低。因此本申請?zhí)岢隽艘环N磚廠除塵裝置。

技術實現思路

1、為了克服背景技術中的問題，本實用新型提供了一種磚廠除塵裝置，解決現有袋式除塵器直接應用磚廠除塵存在的高溫?zé)煔馀c脈沖氣流溫差過大會產生“糊袋”問題，以及磚廠煙氣中的渣塵會增加布袋的過濾負擔和脈沖裝置的除塵負擔降低設備耐久的問題。

2、為實現上述目的，本實用新型是通過如下技術方案實現的：

3、一種磚廠除塵裝置，包括抽塵風機、換熱降塵筒、冷卻降塵筒一、冷卻降塵筒二、引風機、袋式除塵器，所述抽塵風機的進風口通過管道與磚廠爐窯的出塵口連接，抽塵風機的出風口通過管道與換熱降塵筒的進塵口連接，換熱降塵筒的出塵口通過管道與冷卻降塵筒一的進塵口連接，冷卻降塵筒一的出塵口通過管道與冷卻降塵筒二的進塵口連接，冷卻降塵筒二的出塵口通過管道與引風機的進風口連接，引風機的出風口通過管道與袋式除塵器的進塵口連接。

4、進一步地，所述換熱降塵筒包括降塵筒體和換熱管路，所述降塵筒體的下部筒壁上設置有進塵口，降塵筒體的底部設置有收渣斗一，降塵筒體頂部為出塵口，換熱管路在降塵筒體的豎向空間內呈蛇形盤管安裝，通過管腔內通入冷水與含塵熱氣換熱。

5、進一步地，所述換熱管路頂端為進水口與供水池冷水區的泵機連接，換熱管路底端為出水口與供水池的保溫區連接。

6、進一步地，所述冷卻降塵筒一和冷卻降塵筒二結構相同，包括降塵管和導流管，所述降塵管同軸設置在導流管內，降塵管頂部與為進塵口，降塵管底部為排塵口與導流筒下部連通，導流筒底部設置有收渣斗二，導流筒上部設置有除塵口且頂部封閉。

7、進一步地，所述降塵管底部的管壁上均勻開設有排氣孔。

8、與現有技術相比，本實用新型的有益效果是：

9、本申請?jiān)O(shè)置有換熱降塵筒、冷卻降塵筒一和冷卻降塵筒二，能夠?qū)Ω邷責煔膺M(jìn)行降溫，解決高溫?zé)煔馀c脈沖氣流溫差過大會產生“糊袋”問題，冷卻降塵筒一和冷卻降塵筒二在有限的體積下增加煙氣的行程，能夠加強煙氣的冷卻效果和降塵效果，對進入袋式除塵器的煙氣進行預處理除去較大的渣塵，減輕布袋的處理負擔，解決磚廠煙氣中的渣塵沒有經過預處理，會增加布袋的過濾負擔和脈沖裝置的除塵負擔，使得設備和耗材的耐久降低的問題。

技術特征：

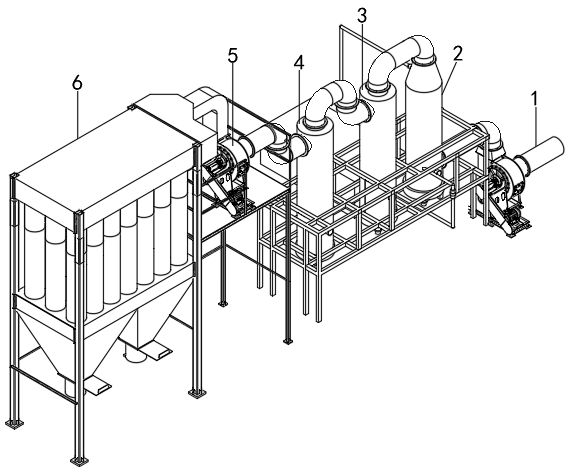

1.一種磚廠除塵裝置，其特征在于：包括抽塵風機（1）、換熱降塵筒（2）、冷卻降塵筒一（3）、冷卻降塵筒二（4）、引風機（5）、袋式除塵器（6），所述抽塵風機（1）的進風口通過管道與磚廠爐窯的出塵口連接，抽塵風機（1）的出風口通過管道與換熱降塵筒（2）的進塵口連接，換熱降塵筒（2）的出塵口通過管道與冷卻降塵筒一（3）的進塵口連接，冷卻降塵筒一（3）的出塵口通過管道與冷卻降塵筒二（4）的進塵口連接，冷卻降塵筒二（4）的出塵口通過管道與引風機（5）的進風口連接，引風機（5）的出風口通過管道與袋式除塵器（6）的進塵口連接。

2.根據權利要求1所述磚廠除塵裝置，其特征在于：所述換熱降塵筒（2）包括降塵筒體（21）和換熱管路（22），所述降塵筒體（21）的下部筒壁上設置有進塵口，降塵筒體（21）的底部設置有收渣斗一（23），降塵筒體（21）頂部為出塵口，換熱管路（22）在降塵筒體（21）的豎向空間內呈蛇形盤管安裝，通過管腔內通入冷水與含塵熱氣換熱。

3.根據權利要求2所述磚廠除塵裝置，其特征在于：所述換熱管路（22）頂端為進水口與供水池（7）冷水區的泵機連接，換熱管路（22）底端為出水口與供水池（7）的保溫區連接。

4.根據權利要求1所述磚廠除塵裝置，其特征在于：所述冷卻降塵筒一（3）和冷卻降塵筒二（4）結構相同，包括降塵管（31）和導流管（32），所述降塵管（31）同軸設置在導流管（32）內，降塵管（31）頂部與為進塵口，降塵管（31）底部為排塵口與導流管（32）下部連通，導流管（32）底部設置有收渣斗二（33），導流管（32）上部設置有除塵口且頂部封閉。

5.根據權利要求4所述磚廠除塵裝置，其特征在于：所述降塵管（31）底部的管壁上均勻開設有排氣孔（34）。

技術總結
本技術提出了一種磚廠除塵裝置，涉及除塵裝置技術領域，包括抽塵風機、換熱降塵筒、冷卻降塵筒一、冷卻降塵筒二、引風機、袋式除塵器，所述抽塵風機與磚廠爐窯的的出塵口連接，抽塵風機的出風口與換熱降塵筒的進塵口連接，換熱降塵筒與冷卻降塵筒一的進塵口連接，冷卻降塵筒一與冷卻降塵筒二的進塵口連接，冷卻降塵筒二與引風機的進風口連接，引風機與袋式除塵器的進塵口連接，本申請能夠解決現有袋式除塵器直接應用磚廠除塵存在的高溫?zé)煔馀c脈沖氣流溫差過大會產生“糊袋”問題，以及磚廠煙氣中的渣塵會增加布袋的過濾負擔和脈沖裝置的除塵負擔降低設備耐久的問題。
