本技術涉及設備，尤其涉及一種芯料的合成設備。

背景技術：

1、在半導體芯片制造行業芯料的合成是影響最終產品性能的關鍵步驟；目前，行業內普遍采用的是基于化學氣相沉積、物理氣相沉積等方法的批量式或連續流式的合成工藝。

2、盡管這些方法已被廣泛使用，但它們存在以下主要缺點，批量式合成方法受限于反應器的尺寸和反應條件，導致反應時間延長，生產效率不高，續流式雖有所改善，但對于快速高效的合成仍有局限性；溫度、壓力、氣體流量等參數控制的不精準會導致合成材料質量波動，影響產品的一致性和可靠性；傳統合成過程中的能源利用效率并不理想，尤其是在高溫條件下，大量熱能未被有效利用，造成能源浪費；針對不同的合成需求，現有設備往往需要經過復雜的調整或更換特定部件才能適應，這增加了生產成本并降低了生產的靈活性；化學反應過程潛在的危險未能得到充分解決，如高溫高壓下的操作風險等，存在安全隱患，因此，本實用新型提出一種芯料的合成設備以解決現有技術中存在的問題。

技術實現思路

1、針對上述問題，本實用新型的目的在于提出一種芯料的合成設備，該芯料的合成設備通過利用微流控技術作為反應控制技術，可以有效的提高物料混合的均勻性及提高了熱傳導效率，提升了合成效率和產品質量，通過設置換熱結構可以有效地回收合成過程中產生的廢熱，并重新利用，通過注料機構的多組式獨立控制配合各結構之間的可拆式模塊化提升了生產的靈活性和適應性，以適應不同類型芯料的合成需求。

2、為實現本實用新型的目的，本實用新型通過以下技術方案實現：一種芯料的合成設備，包括反應箱、觸屏主控器、換熱鋁板、插架機構、微流控芯片、換熱盤管、換熱儲能水箱、溫度傳感器、壓力傳感器和智控注料機構，所述反應箱前側設置有觸屏主控器，所述反應箱中固定設置有換熱鋁板，所述換熱鋁板上通過插架機構設置有微流控芯片，微流控芯片下側面與換熱鋁板貼合接觸，所述換熱鋁板下方嵌設有換熱盤管，所述反應箱后側設置有換熱儲能水箱，所述反應箱內設置有溫度傳感器和壓力傳感器，對反應箱內的溫度和壓力進行監測，所述反應箱上方設置有智控注料機構。

3、進一步改進在于：所述反應箱一側壁上設有調壓泵與反應箱內部連通，所述反應箱另一側壁上設置有泄壓閥口，用于泄壓處理，所述換熱盤管與換熱儲能水箱泵吸管道連接。

4、進一步改進在于：所述插架機構包括密封插接口、插接框架、夾持彈簧、定位夾板和滾輪，所述反應箱前側開設有密封插接口，所述密封插接口內插入換熱鋁板上方設置有插接框架，所述插接框架內兩側對稱通過夾持彈簧設置有定位夾板，夾持彈簧對稱固定在定位夾板外側面與插接框架內側邊之間，所述插接框架兩側下方嵌設有滾輪。

5、進一步改進在于：所述插接框架內前后側面設置有導向滑槽，所述定位夾板兩端固定設置有滑動插板，所述滑動插板與導向滑槽滑動導向適配，所述插接框架前側面與密封插接口之間設置有密封面板。

6、進一步改進在于：所述智控注料機構包括上框架、微流控壓力泵、料桶機構、快拆頭、注料頭管和計量閥，所述反應箱上方對稱固定設置有上框架，所述上框架內下方安裝有微流控壓力泵，所述上框架之間的反應箱上設置有料桶機構，所述微流控壓力泵輸入口設置有快拆頭，所述反應箱上對稱貫通固定設置有注料頭管，所述注料頭管位于微流控芯片上方注料位置，所述注料頭管上設置有計量閥，用于對加入的物料進行精確的計量控制，所述注料頭管上端與微流控壓力泵輸出口之間連接。

7、進一步改進在于：所述料桶機構包括定位放置槽、儲料桶、密封蓋和抽料管，所述反應箱上對稱設置有定位放置槽，所述定位放置槽中設置有儲料桶，所述儲料桶上方密封安裝有密封蓋，所述密封蓋上貫穿伸入儲料桶內部密封插接設置有抽料管，所述抽料管上端與快拆頭連接。

8、本實用新型的有益效果為：本實用新型通過利用微流控技術作為反應控制技術，可以有效的提高物料混合的均勻性及提高了熱傳導效率，提升了合成效率和產品質量，通過設置換熱結構可以有效地回收合成過程中產生的廢熱，并重新利用，通過注料機構的多組式獨立控制配合各結構之間的可拆式模塊化提升了生產的靈活性和適應性，以適應不同類型芯料的合成需求。

技術特征：

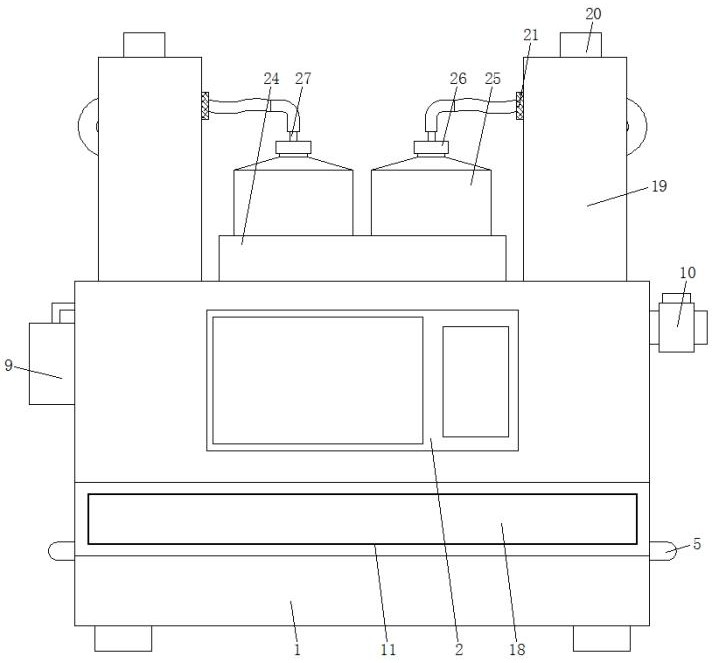

1.一種芯料的合成設備，其特征在于：包括反應箱(1)、觸屏主控器(2)、換熱鋁板(3)、插架機構、微流控芯片(4)、換熱盤管(5)、換熱儲能水箱(6)、溫度傳感器(7)、壓力傳感器(8)和智控注料機構，所述反應箱(1)前側設有觸屏主控器(2)，所述反應箱(1)中設有換熱鋁板(3)，所述換熱鋁板(3)上通過插架機構設有微流控芯片(4)，所述換熱鋁板(3)下方嵌設有換熱盤管(5)，所述反應箱(1)后側設有換熱儲能水箱(6)，所述反應箱(1)內設有溫度傳感器(7)和壓力傳感器(8)，所述反應箱(1)上方設有智控注料機構；

2.根據權利要求1所述的一種芯料的合成設備，其特征在于：所述反應箱(1)一側壁上設有調壓泵(9)與反應箱(1)內部連通，所述反應箱(1)另一側壁上設有泄壓閥口(10)，所述換熱盤管(5)與換熱儲能水箱(6)泵吸管道連接。

3.根據權利要求1所述的一種芯料的合成設備，其特征在于：所述插架機構包括密封插接口(11)、插接框架(12)、夾持彈簧(13)、定位夾板(14)和滾輪(15)，所述反應箱(1)前側設有密封插接口(11)，所述密封插接口(11)內插入換熱鋁板(3)上方設有插接框架(12)，所述插接框架(12)內兩側對稱通過夾持彈簧(13)設有定位夾板(14)，所述插接框架(12)兩側下方嵌設有滾輪(15)。

4.根據權利要求3所述的一種芯料的合成設備，其特征在于：所述插接框架(12)內前后側面設有導向滑槽(16)，所述定位夾板(14)兩端設有滑動插板(17)，所述滑動插板(17)與導向滑槽(16)滑動導向適配，所述插接框架(12)前側面與密封插接口(11)之間設有密封面板(18)。

5.根據權利要求1所述的一種芯料的合成設備，其特征在于：所述料桶機構包括定位放置槽(24)、儲料桶(25)、密封蓋(26)和抽料管(27)，所述反應箱(1)上對稱設有定位放置槽(24)，所述定位放置槽(24)中設有儲料桶(25)，所述儲料桶(25)上方設有密封蓋(26)，所述密封蓋(26)上貫穿伸入儲料桶(25)內部設有抽料管(27)，所述抽料管(27)上端與快拆頭(21)連接。

技術總結
本技術公開一種芯料的合成設備，反應箱前側設有觸屏主控器，反應箱中設有換熱鋁板，換熱鋁板上通過插架機構設有微流控芯片，換熱鋁板下方嵌設有換熱盤管，反應箱后側設有換熱儲能水箱，反應箱內設有溫度傳感器和壓力傳感器，反應箱上方設有智控注料機構；本技術通過利用微流控技術作為反應控制技術，可以有效的提高物料混合的均勻性及提高了熱傳導效率，提升了合成效率和產品質量，通過設置換熱結構可以有效地回收合成過程中產生的廢熱，并重新利用，通過注料機構的多組式獨立控制配合各結構之間的可拆式模塊化提升了生產的靈活性和適應性，以適應不同類型芯料的合成需求。

技術研發人員：雷衍岳
受保護的技術使用者：寧夏芯卡智能科技有限公司
技術研發日：20240430
技術公布日：2025/3/20
