本技術涉及加熱池，具體為一種化工原料加熱池。

背景技術：

1、化工原料加熱池是指用于對化工原料進行加熱的設備或裝置，它通常由一個容器和加熱系統組成，用于提供熱量，將化工原料加熱至所需的溫度，化工原料加熱池在化工生產過程中起到了至關重要的作用，它可以滿足不同化學反應和工藝的加熱需求，確保原料的溫度控制和熱交換效果，提高生產效率和產品質量，但是現有的加熱池在加熱時需要一批次一批次的進行加熱，加熱完畢后才能取用，而為了解決該溫度，往往會建設多個加熱池分時間段進行加熱，從而達到一個連續的效果，但是該種方式占地面積大，能源消耗高，并且需要大量的維護時間和成本，為此提出一種化工原料加熱池。

技術實現思路

1、本實用新型旨在解決現有技術或相關技術中存在的技術問題之一。

2、為此，本實用新型所采用的技術方案為：

3、一種化工原料加熱池，包括保溫池、設置在保溫池底端的取料管、固定安裝在保溫池頂端的電機、連接在電機輸出端上的轉動軸、固定在轉動軸底部的中攪拌葉，所述保溫池內腔的底部固定安裝有底支架，所述底支架上安裝有保溫加熱棒，所述保溫池外部的一側固定安裝有固定環，所述固定環上套接有加熱器，所述加熱器內腔的中部固定安裝有燃氣管，所述燃氣管的底端貫穿加熱器連接有進氣管，且燃氣管的頂端連接有排氣口，所述排氣口的頂端連接有防逆流閥，所述保溫池頂部靠近加熱器的一側連接有出料管，所述出料管的外端連接有加熱管，所述加熱管的底端連接有進料管。

4、優選的，所述轉動軸的中部連接有連板，所述連板的端部卡接有側攪拌葉，所述側攪拌葉的頂部連接有自轉齒輪。

5、優選的，所述保溫池內腔的頂部固定安裝有分隔板，所述分隔板的底部開設有限位槽，所述限位槽與自轉齒輪的頂部滑動連接，且自轉齒輪的側面嚙合有內圈齒輪，所述內圈齒輪固定安裝在保溫池的內壁上。

6、優選的，所述加熱器內腔的底部設置有打火器，所述打火器正對燃氣管底端的中部。

7、優選的，所述出料管與加熱器接觸的位置安裝有保溫殼，所述保溫殼固定安裝在保溫池外側頂部。

8、優選的，所述進氣管連接燃氣供給結構，所述進料管連接化工原料供給結構。

9、通過采用上述技術方案，本實用新型所取得的有益效果為：

10、本實用新型中，設置加熱器在保溫池的一側，并在其中設置加熱管環繞著燃氣管，從而利用燃氣管燃燒對加熱管進行加熱，使得加熱管內部的化工原料急速升溫，隨著化工原料沿著加熱管上升到出料管內時，溫度已經加熱到所需值，進入到保溫池內部的化工原料會被保溫加熱棒進行保溫，隨時取用，無需等待一批次的化工原料加熱完畢后才能進行取用，并且持續想加熱管內灌注化工原料，同時開啟取料管持續出料，即可實現連續加熱、不間斷取料，大大提升了裝置的使用靈活性。

技術特征：

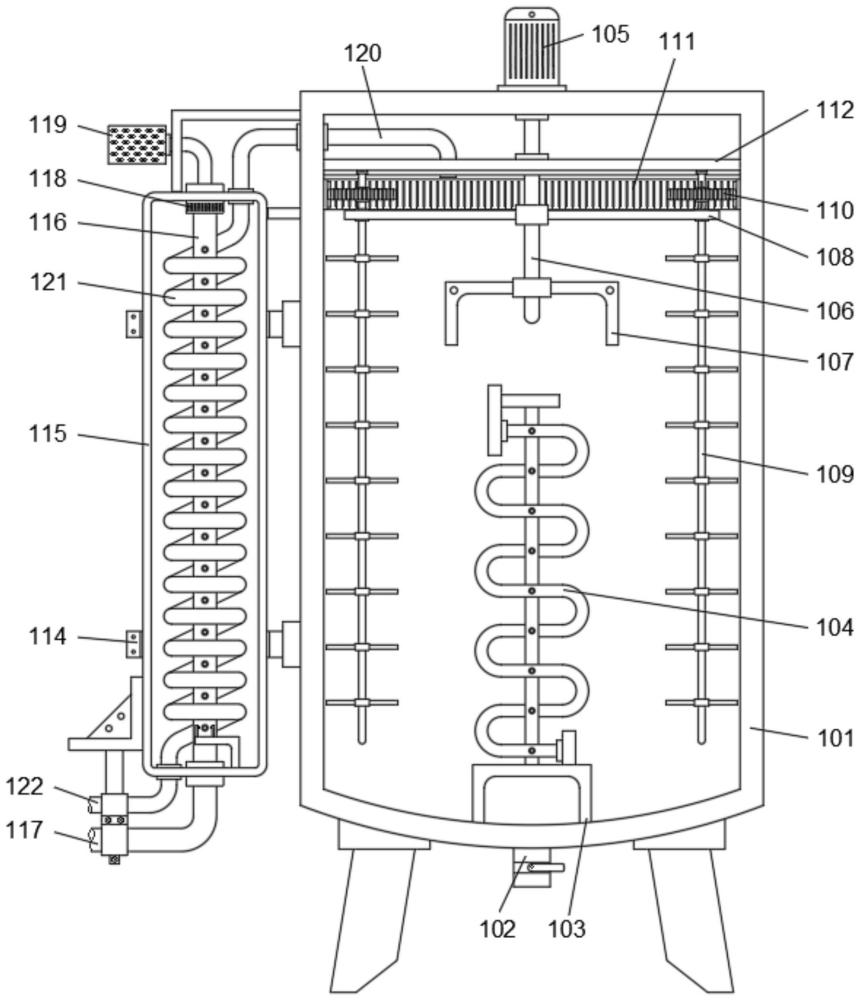

1.一種化工原料加熱池，包括保溫池(101)、設置在保溫池(101)底端的取料管(102)、固定安裝在保溫池(101)頂端的電機(105)、連接在電機(105)輸出端上的轉動軸(106)、固定在轉動軸(106)底部的中攪拌葉(107)，其特征在于，所述保溫池(101)內腔的底部固定安裝有底支架(103)，所述底支架(103)上安裝有保溫加熱棒(104)，所述保溫池(101)外部的一側固定安裝有固定環(114)，所述固定環(114)上套接有加熱器(115)，所述加熱器(115)內腔的中部固定安裝有燃氣管(116)，所述燃氣管(116)的底端貫穿加熱器(115)連接有進氣管(117)，且燃氣管(116)的頂端連接有排氣口(118)，所述排氣口(118)的頂端連接有防逆流閥(119)，所述保溫池(101)頂部靠近加熱器(115)的一側連接有出料管(120)，所述出料管(120)的外端連接有加熱管(121)，所述加熱管(121)的底端連接有進料管(122)。

2.根據權利要求1所述的一種化工原料加熱池，其特征在于，所述轉動軸(106)的中部連接有連板(108)，所述連板(108)的端部卡接有側攪拌葉(109)，所述側攪拌葉(109)的頂部連接有自轉齒輪(110)。

3.根據權利要求1所述的一種化工原料加熱池，其特征在于，所述保溫池(101)內腔的頂部固定安裝有分隔板(112)，所述分隔板(112)的底部開設有限位槽(113)，所述限位槽(113)與自轉齒輪(110)的頂部滑動連接，且自轉齒輪(110)的側面嚙合有內圈齒輪(111)，所述內圈齒輪(111)固定安裝在保溫池(101)的內壁上。

4.根據權利要求1所述的一種化工原料加熱池，其特征在于，所述加熱器(115)內腔的底部設置有打火器，所述打火器正對燃氣管(116)底端的中部。

5.根據權利要求1所述的一種化工原料加熱池，其特征在于，所述出料管(120)與加熱器(115)接觸的位置安裝有保溫殼，所述保溫殼固定安裝在保溫池(101)外側頂部。

6.根據權利要求1所述的一種化工原料加熱池，其特征在于，所述進氣管(117)連接燃氣供給結構，所述進料管(122)連接化工原料供給結構。

技術總結
本技術公開了一種化工原料加熱池，包括保溫池、設置在保溫池底端的取料管、固定安裝在保溫池頂端的電機、連接在電機輸出端上的轉動軸、固定在轉動軸底部的中攪拌葉。本技術中，設置加熱器在保溫池的一側，并在其中設置加熱管環繞著燃氣管，從而利用燃氣管燃燒對加熱管進行加熱，使得加熱管內部的化工原料急速升溫，隨著化工原料沿著加熱管上升到出料管內時，溫度已經加熱到所需值，進入到保溫池內部的化工原料會被保溫加熱棒進行保溫，隨時取用，無需等待一批次的化工原料加熱完畢后才能進行取用，并且持續想加熱管內灌注化工原料，同時開啟取料管持續出料，即可實現連續加熱、不間斷取料，大大提升了裝置的使用靈活性。

技術研發人員：崔龍龍
受保護的技術使用者：崔龍龍
技術研發日：20240430
技術公布日：2025/3/20
