本技術涉及退錫水回收過濾，尤其涉及一種退錫水回收用過濾組件。

背景技術：

1、電路板生產工藝的退錫工序，是采用硝酸及硝酸鹽的混合溶液將抗蝕刻鍍錫層溶解，這種混合溶液俗稱退錫水，當溶解于退錫溶液中錫的濃度達到60-80克/升時，退錫溶液已經很難再繼續溶解電路板上的鍍錫層，溶解于退錫水中的錫以偏錫酸形態存在，呈膠體狀，能穩定地懸浮于錫水中，一般情況下存放3-6個月都不能沉淀，對于回收退錫水中偏錫酸；

2、公告號為cn114524549a公開了一種退錫水回收用過濾組件，包括支撐架，所述支撐架上設置有反應罐，所述反應罐底部設置有過濾袋，所述反應罐內設置有移動組件，所述反應罐內設置有攪拌組件，所述過濾袋外側設置有壓濾組件，所所述過濾袋外側還設置有排料組件

3、其在使用時，該裝置在過濾后，其較難對過濾組件進行拆卸清理或更換，使拆裝較為不便，使工作效率較低，因此我們提出了一種退錫水回收用過濾組件。

技術實現思路

1、本實用新型的目的在于提供一種退錫水回收用過濾組件，解決了現有的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種退錫水回收用過濾組件，包括固定架，所述固定架的一側之間固定安裝有過濾箱，所述過濾箱的頂部左右兩側固定安裝有固定套筒，所述固定套筒的頂部轉動安裝有蝸輪，所述蝸輪的內側螺紋安裝有絲桿，所述過濾箱的頂部內壁四角滑動安裝有限位桿，所述絲桿和限位桿的頂部固定安裝有限位塊，所述絲桿的底部固定安裝有安裝板，所述限位桿的底部固定安裝有安裝板，所述安裝板的底部固定安裝有密封板，所述固定架的頂部左右兩側固定安裝有固定塊；拆裝組件，所述拆裝組件安裝在過濾箱上；沉淀組件，所述沉淀組件安裝在過濾箱上。

4、作為上述方案的進一步改進，所述拆裝組件包括電機、蝸桿、過濾裝置和連接板，所述電機固定安裝在固定塊的一側，所述蝸桿固定安裝在電機的輸出端，所述過濾裝置設置在安裝板的一側，所述連接板固定安裝在過濾裝置的一側。

5、作為上述方案的進一步改進，所述沉淀組件包括出水管、沉淀池和排污管，所述沉淀池固定安裝在過濾箱的左側，所述出水管固定安裝在過濾箱沉淀池的內側，所述排污管固定安裝在沉淀池的底部。

6、作為上述方案的進一步改進，所述安裝板的一側開設有安裝槽，所述過濾裝置和連接板的形狀與安裝槽的形狀相同，所述連接板的一側與安裝槽的一側開設有螺紋孔，所述螺紋孔的內側螺紋安裝有固定螺栓。

7、作為上述方案的進一步改進，所述過濾箱的頂部開設有滑槽，所述絲桿和限位桿的外徑與滑槽的內徑相同，所述限位塊的外徑大于滑槽的內徑。

8、通過采用上述技術方案，滑出便于使絲桿和限位桿在受力后可帶動安裝板進行移動。

9、作為上述方案的進一步改進，所述過濾箱的底部開設有滑出槽，所述密封板的頂部設置有密封膠墊。

10、通過采用上述技術方案，滑出槽便于使安裝板進行移動，使安裝板上方的過濾裝置和連接板便于進行拆裝更換，密封膠墊便于使密封板可對過濾箱進行密封。

11、作為上述方案的進一步改進，所述過濾箱和沉淀池的一側開設有通槽，所述出水管固定安裝在通槽的內側。

12、通過采用上述技術方案，通槽便于使出水管進行安裝，使過濾箱內部過濾的水流可進入沉淀池的內側。

13、與現有技術相比，本實用新型的有益效果在于：

14、(1)本實用新型的一種退錫水回收用過濾組件，通過設置的拆裝組件，在該裝置使用較長時間后，可控制電機帶動蝸桿進行轉動，使蝸桿帶動蝸輪進行轉動，使蝸輪通過螺紋配合帶動絲桿進行受力，由于限位桿對密封板進行限位，使密封板可對絲桿進行限位，使絲桿在受力后只可進行上下移動，使限位桿和限位塊可從過濾箱的內側滑出，便于工作人員對過濾裝置和連接板進行拆裝；

15、(2)本實用新型的一種退錫水回收用過濾組件，通過設置的沉淀組件，在對退錫水進行過濾后，可通過出水管將其排入沉淀池的內側進行沉淀，在沉淀完成后可通過抽水管道將水流進行抽出，其沉淀的固體雜物可通過排污管進行排出。

技術特征：

1.一種退錫水回收用過濾組件，其特征在于，包括：

2.根據權利要求1所述的一種退錫水回收用過濾組件，其特征在于，所述拆裝組件包括電機(11)、蝸桿(12)、過濾裝置(13)和連接板(14)，所述電機(11)固定安裝在固定塊(10)的一側，所述蝸桿(12)固定安裝在電機(11)的輸出端，所述過濾裝置(13)設置在安裝板(8)的一側，所述連接板(14)固定安裝在過濾裝置(13)的一側。

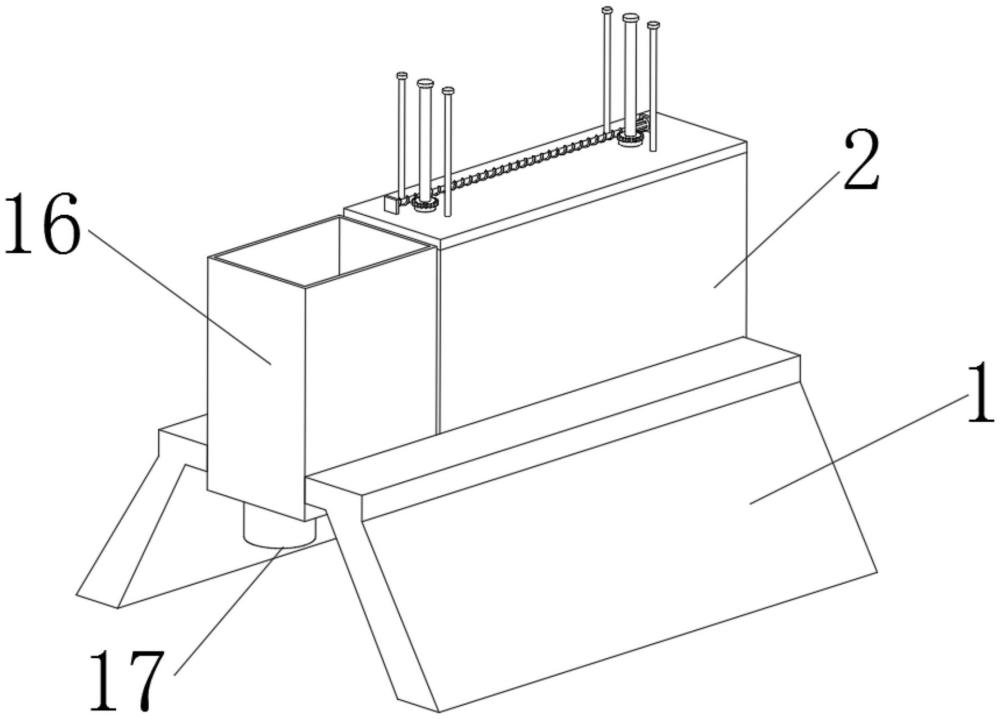

3.根據權利要求1所述的一種退錫水回收用過濾組件，其特征在于，所述沉淀組件包括出水管(15)、沉淀池(16)和排污管(17)，所述沉淀池(16)固定安裝在過濾箱(2)的左側，所述出水管(15)固定安裝在過濾箱(2)沉淀池(16)的內側，所述排污管(17)固定安裝在沉淀池(16)的底部。

4.根據權利要求2所述的一種退錫水回收用過濾組件，其特征在于，所述安裝板(8)的一側開設有安裝槽，所述過濾裝置(13)和連接板(14)的形狀與安裝槽的形狀相同，所述連接板(14)的一側與安裝槽的一側開設有螺紋孔，所述螺紋孔的內側螺紋安裝有固定螺栓。

5.根據權利要求1所述的一種退錫水回收用過濾組件，其特征在于，所述過濾箱(2)的頂部開設有滑槽，所述絲桿(5)和限位桿(6)的外徑與滑槽的內徑相同，所述限位塊(7)的外徑大于滑槽的內徑。

6.根據權利要求1所述的一種退錫水回收用過濾組件，其特征在于，所述過濾箱(2)的底部開設有滑出槽，所述密封板(9)的頂部設置有密封膠墊。

7.根據權利要求3所述的一種退錫水回收用過濾組件，其特征在于，所述過濾箱(2)和沉淀池(16)的一側開設有通槽，所述出水管(15)固定安裝在通槽的內側。

技術總結
本技術屬于退錫水回收過濾技術領域，尤其是一種退錫水回收用過濾組件，包括固定架，所述固定架的一側之間固定安裝有過濾箱，所述過濾箱的頂部左右兩側固定安裝有固定套筒，所述固定套筒的頂部轉動安裝有蝸輪，所述蝸輪的內側螺紋安裝有絲桿，所述過濾箱的頂部內壁四角滑動安裝有限位桿，通過設置的拆裝組件，在該裝置使用較長時間后，可控制電機帶動蝸桿進行轉動，使蝸桿帶動蝸輪進行轉動，使蝸輪通過螺紋配合帶動絲桿進行受力，由于限位桿對密封板進行限位，使密封板可對絲桿進行限位，使絲桿在受力后只可進行上下移動，使限位桿和限位塊可從過濾箱的內側滑出，便于工作人員對過濾裝置和連接板進行拆裝。

技術研發人員：李春城
受保護的技術使用者：珠海市金浩宇環保科技有限公司
技術研發日：20240701
技術公布日：2025/4/28
