本技術涉及除塵設備，尤其涉及一種霧化噴淋折流式除塵水箱。

背景技術：

1、粉塵工程除塵設備是用于清理和處理工業生產過程中產生的粉塵和顆粒物的設備，這些設備旨在減少對環境和工作場所的污染，并保護工人的健康，粉塵是許多工業過程中常見的副產品，例如金屬加工、建筑施工、采礦等等，當工人接觸到粉塵或其它顆粒物時，可能會對呼吸系統造成健康問題，因此，粉塵工程除塵設備通過吸附、過濾、收集、清潔或分離粉塵顆粒，從而降低粉塵顆粒在空氣中的濃度和分布，但是在使用除塵設備時，一般通過布袋式除塵器對空氣中的灰塵進行清除，當使用布袋式除塵器時，設備體型較大，且采購和使用成本較高，增加了小微企業的投資成本及負擔。

技術實現思路

1、為了克服在使用除塵設備時，一般通過布袋式除塵器對空氣中的灰塵進行清除，當使用布袋式除塵器時，設備體型較大，且采購和使用成本較高，增加了小微企業的投資成本及負擔的問題。

2、本實用新型的技術方案為：一種霧化噴淋折流式除塵水箱，包括有除塵水箱、進氣組件、隔斷組件、噴淋組件、過濾組件、收集組件和排氣組件，除塵水箱的頂面一側設置有進氣組件，除塵水箱的內部設置有隔斷組件，除塵水箱的內壁上設置有噴淋組件，隔斷組件的底面設置有過濾組件，除塵水箱的內部底面設置有收集組件，除塵水箱的頂面另一側設置有排氣組件。

3、優選的，通過進氣組件將需要過濾的氣體注入除塵水箱中，通過隔斷組件對除塵水箱內部進行分隔，通過噴淋組件對氣體進行噴淋降塵，通過過濾組件對除塵水箱內部的污水進行過濾，通過收集組件對除塵水箱內部的灰塵進行收集，通過排氣組件對凈化完成的空氣進行排出。

4、作為優選，進氣組件包括安裝底座和進氣管，除塵水箱的頂面設置有安裝底座，安裝底座的內側設置有進氣管，在使用時，通過安裝底座對進氣管進行安裝，通過進氣管將需要凈化的空氣輸送進除塵水箱中。

5、作為優選，隔斷組件包括第一隔板、第二隔板、第三隔板、a區、b區、c區和d區，除塵水箱的內部設置有第一隔板，第一隔板的一側設置有第二隔板，第二隔板的一側設置有第三隔板，第一隔板與除塵水箱隔斷成a區，第一隔板和第二隔板之間隔斷成b區，除塵水箱內部底面隔斷成c區，第三隔板與除塵水箱隔斷成d區，在使用時，通過a區對剛進入除塵水箱內部的空氣進行處理，通過b區對空氣進行二次凈化，通過c區對凈化空氣的水進行儲存，通過d區對凈化完成的空氣進行容納。

6、作為優選，噴淋組件包括安裝桿、噴淋頭和進水管，除塵水箱的內壁設置有安裝桿，安裝桿設置有多組，安裝桿的底面設置有噴淋頭，噴淋頭設置有多組，除塵水箱的一側設置有進水管，在使用時，通過安裝桿對噴淋頭進行安裝，通過進水管向噴淋頭輸水，通過噴淋頭對需要凈化的空氣進行降塵。

7、作為優選，過濾組件包括過濾夾層、安裝槽、儲存盒和溢水口，第一隔板的底端設置有過濾夾層，過濾夾層的內部開設有安裝槽，安裝槽的內部設置有儲存盒，除塵水箱的一側設置有溢水口，在使用時，通過過濾夾層對污水進行過濾，通過安裝槽對儲存盒進行安裝，通過儲存盒對不銹鋼鐵屑填料進行存裝，通過溢水口控制除塵水箱內部的水位，防止除塵水箱內部水位過高。

8、作為優選，收集組件包括沉積板和收集槽，除塵水箱的內部設置有沉積板，除塵水箱的內部底面開設有收集槽，在使用時，通過沉積板對混雜在水中的灰塵進行沉積，通過收集槽對沉積的灰塵進行收集。

9、作為優選，排氣組件包括空氣濾芯、排氣管和排水口，d區內部設置有空氣濾芯，空氣濾芯的頂端設置有排氣管，d區的內部底面設置有排水口，在使用時，通過空氣濾芯對空氣中的灰塵和水汽進行精密過濾，通過排氣管將凈化完成的空氣進行排出，通過排水口對過濾的水汽進行排出。

10、本實用新型的有益效果：

11、1、相較于傳統除塵水箱，一般通過布袋式除塵器對空氣中的灰塵進行清除，當使用布袋式除塵器時，設備體型較大，且采購和使用成本較高，增加了小微企業的投資成本及負擔，該霧化噴淋折流式除塵水箱通過設置多組過濾降塵結構可以有效改善粉塵工作環境。最終積塵變為濕塵沉淀，清理時不會有飛揚的粉塵產生，沒有二次粉塵污染；

12、2、通過安裝桿對噴淋頭進行安裝，通過進水管向噴淋頭輸水，通過噴淋頭對需要凈化的空氣進行降塵，通過過濾夾層對污水進行過濾，通過安裝槽對儲存盒進行安裝，通過儲存盒對不銹鋼鐵屑填料進行存裝，通過溢水口控制除塵水箱內部的水位，防止除塵水箱內部水位過高；

13、3、通過安裝底座對進氣管進行安裝，通過進氣管將需要凈化的空氣輸送進除塵水箱中，通過沉積板對混雜在水中的灰塵進行沉積，通過收集槽對沉積的灰塵進行收集，通過空氣濾芯對空氣中的灰塵和水汽進行精密過濾，通過排氣管將凈化完成的空氣進行排出，通過排水口對過濾的水汽進行排出。

技術特征：

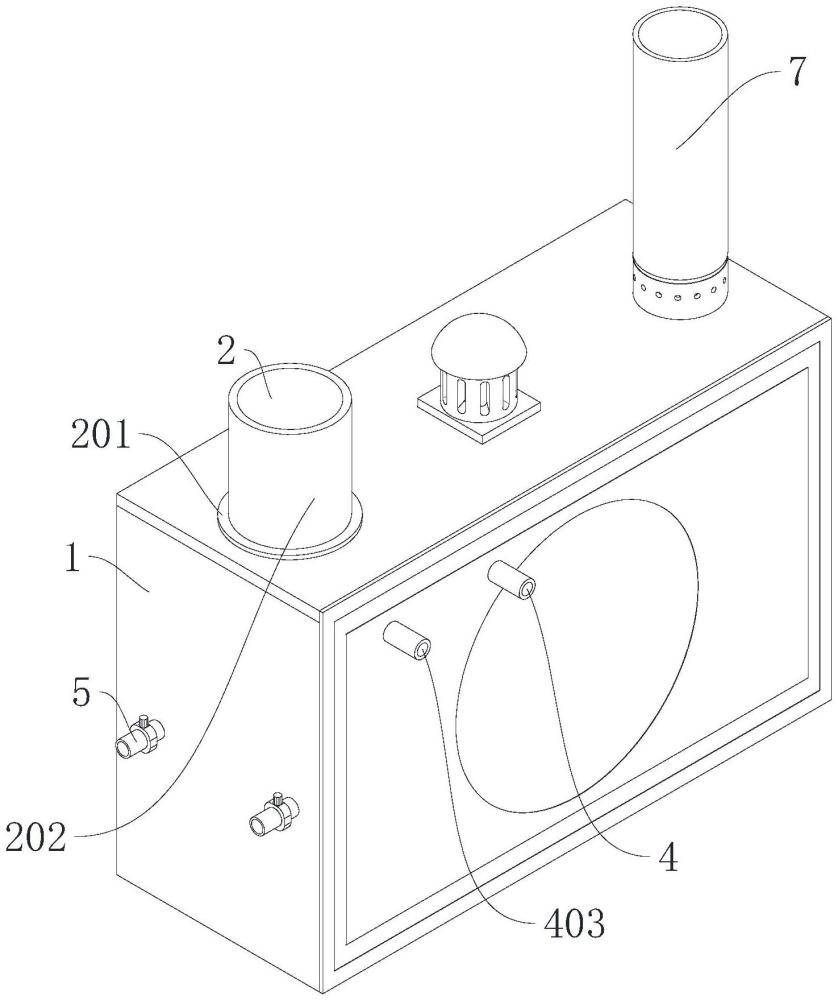

1.一種霧化噴淋折流式除塵水箱，包括有除塵水箱(1)；其特征在于：還包括有進氣組件(2)、隔斷組件(3)、噴淋組件(4)、過濾組件(5)、收集組件(6)和排氣組件(7)，除塵水箱(1)的頂面一側設置有進氣組件(2)，除塵水箱(1)的內部設置有隔斷組件(3)，除塵水箱(1)的內壁上設置有噴淋組件(4)，隔斷組件(3)的底面設置有過濾組件(5)，除塵水箱(1)的內部底面設置有收集組件(6)，除塵水箱(1)的頂面另一側設置有排氣組件(7)。

2.根據權利要求1所述的一種霧化噴淋折流式除塵水箱，其特征在于：進氣組件(2)包括安裝底座(201)和進氣管(202)，除塵水箱(1)的頂面設置有安裝底座(201)，安裝底座(201)的內側設置有進氣管(202)。

3.根據權利要求1所述的一種霧化噴淋折流式除塵水箱，其特征在于：隔斷組件(3)包括第一隔板(301)、第二隔板(302)、第三隔板(303)、a區(304)、b區(305)、c區(306)和d區(307)，除塵水箱(1)的內部設置有第一隔板(301)，第一隔板(301)的一側設置有第二隔板(302)，第二隔板(302)的一側設置有第三隔板(303)，第一隔板(301)與除塵水箱(1)隔斷成a區(304)，第一隔板(301)和第二隔板(302)之間隔斷成b區(305)，除塵水箱(1)內部底面隔斷成c區(306)，第三隔板(303)與除塵水箱(1)隔斷成d區(307)。

4.根據權利要求1所述的一種霧化噴淋折流式除塵水箱，其特征在于：噴淋組件(4)包括安裝桿(401)、噴淋頭(402)和進水管(403)，除塵水箱(1)的內壁設置有安裝桿(401)，安裝桿(401)設置有多組，安裝桿(401)的底面設置有噴淋頭(402)，噴淋頭(402)設置有多組，除塵水箱(1)的一側設置有進水管(403)。

5.根據權利要求3所述的一種霧化噴淋折流式除塵水箱，其特征在于：過濾組件(5)包括過濾夾層(501)、安裝槽(502)、儲存盒(503)和溢水口(504)，第一隔板(301)的底端設置有過濾夾層(501)，過濾夾層(501)的內部開設有安裝槽(502)，安裝槽(502)的內部設置有儲存盒(503)，除塵水箱(1)的一側設置有溢水口(504)。

6.根據權利要求1所述的一種霧化噴淋折流式除塵水箱，其特征在于：收集組件(6)包括沉積板(601)和收集槽(602)，除塵水箱(1)的內部設置有沉積板(601)，除塵水箱(1)的內部底面開設有收集槽(602)。

7.根據權利要求3所述的一種霧化噴淋折流式除塵水箱，其特征在于：排氣組件(7)包括空氣濾芯(701)、排氣管(702)和排水口(703)，d區(307)內部設置有空氣濾芯(701)，空氣濾芯(701)的頂端設置有排氣管(702)，d區(307)的內部底面設置有排水口(703)。

技術總結
本技術涉及除塵設備技術領域，尤其涉及一種霧化噴淋折流式除塵水箱；技術問題：在使用除塵設備時，一般通過布袋式除塵器對空氣中的灰塵進行清除，當使用布袋式除塵器時，采購和使用成本較高，增加了小微企業的投資成本及負擔；技術方案：一種霧化噴淋折流式除塵水箱，包括有除塵水箱、進氣組件、隔斷組件、噴淋組件、過濾組件、收集組件和排氣組件；本技術相較于傳統除塵水箱，當使用布袋式除塵器時，設備體型較大，且采購和使用成本較高，增加了小微企業的投資成本及負擔，該霧化噴淋折流式除塵水箱通過設置多組過濾降塵結構可以有效改善粉塵工作環境。最終積塵變為濕塵沉淀，清理時不會有飛揚的粉塵產生，沒有二次粉塵污染。

技術研發人員：江橋東,丁全美,廖大慶
受保護的技術使用者：四川勝達泵業設備制造有限公司
技術研發日：20240715
技術公布日：2025/4/28
