本發明涉及塑料加工，特別涉及一種塑料回收再利用的破碎裝置。

背景技術：

1、塑料是重要的有機合成高分子材料，應用非常廣泛，比如加工生物醫藥耗材例如pcr板、培養皿或者移液器吸頭等等，在塑料回收時需要利用破碎裝置對塑料進行破碎，而后在經過消毒等手段進行處理直到達到再利用要求。

2、然而，就目前傳統塑料破碎裝置而言，首先，現有裝置在破碎過程中往往都是通過粉碎片或者粉碎輥進行破碎的這個時候塑料經過破碎后會呈長條狀，這就導致了塑料的大小依然很大；其次，現有裝置上都會設置用于塑料上泥土等雜物收集的收集盒，但是其收集盒需要單獨設置閉鎖開關，在拿取收集盒的時候需要先打開閉鎖開關，操作繁瑣；最后，現有裝置雖然會設置分隔結構將大塊的塑料進行分隔，但是其分隔結構僅僅只是發揮了分隔作用，不能夠發揮其他作用。

技術實現思路

1、有鑒于此，本發明提供一種塑料回收再利用的破碎裝置，其具有粉碎部，通過粉碎部中的切刀和分隔塊的作用下，在粉碎的同時能夠實現塑料的分段，那么就避免了長條狀塑料產生的現象，也就提高了粉碎效率；

2、還具有固定座和把手，通過固定座和把手的設置，一方面，通過固定座可實現滾輪的安裝，另一方面，通過固定座和把手的配合可實現收集盒的摩擦式閉鎖；

3、還具有篩選部，通過篩選部中篩選板的設置，一方面，能夠實現大塊塑料的篩選，進而與清理部配合可實現大塊塑料的取出，進而方便后續的再次粉碎；另一方面，通過篩選板和輔助部的配合可實現塑料的再次粉碎，那么也就提高了塑料的粉碎效果。

4、本發明提供了一種塑料回收再利用的破碎裝置，具體包括：箱體、粉碎部、篩選部、輔助部、驅動部、進料部和清理部；所述箱體為矩形箱狀結構，且箱體上對稱焊接有兩塊固定座；每個固定座上均安裝有兩個滾輪，且四個滾輪均與地面接觸；所述箱體內插接有收集盒，且收集盒上安裝有把手；把手為l形彎桿結構，且把手尾端經過打磨處理，并且經過打磨處理后把手的尾端為半球形結構；把手尾端與固定座彈性接觸，且固定座和把手共同組成了收集盒的摩擦式閉鎖結構；所述粉碎部由轉軸a、粉碎片a、分隔塊、轉軸b、粉碎片b、切刀、齒輪和驅動電機組成，且轉軸a轉動連接在箱體上；所述篩選部由安裝桿和篩選板組成，且安裝桿共設有兩根，且兩根安裝桿均安裝在箱體上；所述輔助部由滑動桿、收集板、彈性件、凸起和篩孔b組成，且滑動桿共設有四根，并且四根滑動桿均通過螺栓固定連接在箱體內；所述驅動部由轉軸c和撥動塊組成，且轉軸c轉動連接在箱體上；所述進料部由擋板、防護殼和門板組成，且擋板共設有兩塊；所述清理部由拉桿和清理板組成，且拉桿滑動連接在箱體上。

5、可選地，所述箱體內通過螺栓固定連接有一塊篩板，且篩板上呈矩形陣列狀開設有篩孔a，并且篩板呈傾斜狀設置。

6、可選地，所述轉軸a上通過螺栓固定有十個粉碎片a，且相鄰兩個粉碎片a之間均夾持有一個分隔塊。

7、可選地，所述轉軸b轉動連接在箱體上，且轉軸b上通過螺栓固定有十個粉碎片b；相鄰兩個粉碎片b之間夾持有切刀，且切刀與分隔塊接觸；

8、箱體上通過螺栓固定連接有驅動電機，且驅動電機的轉動軸與轉軸b相連接；

9、轉軸a和轉軸b上均安裝有齒輪，且兩個齒輪相互嚙合。

10、可選地，兩根所述安裝桿上呈線性陣列狀螺栓固定有篩選板，且線性陣列狀螺栓固定的篩選板共同組成了初步粉碎后塑料的篩選結構，從而可將大塊的塑料進行區分；

11、拉桿上焊接有清理板，且清理板與篩選板接觸，并且拉桿和清理板共同組成了大塊塑料的清理結構。

12、可選地，四根所述滑動桿上滑動連接有收集板，且四根滑動桿上均焊接有一個用于收集板限位的擋環；四根滑動桿上均套接有一個用于收集板彈性復位的彈性件；

13、篩選板底端面為尖狀結構，且收集板上呈線性針狀焊接有三棱柱狀結構的凸起，并且凸起與篩選板呈交錯狀設置。

14、可選地，所述收集板上呈線性陣列狀開設有篩孔b，且篩孔b為矩形孔狀結構，并且線性陣列開設的篩孔b共同組成了塑料的排放結構。

15、可選地，所述轉軸c上對稱安裝有兩個撥動塊，且轉軸c通過帶輪和皮帶與轉軸a上的帶輪相連接，并且當轉軸c轉動時撥動塊與收集板底端面彈性接觸。

16、可選地，兩塊所述擋板均通過螺栓固定連接在箱體上，且兩塊擋板共同組成了物料的進料時的限位結構。

17、可選地，所述擋板上通過螺栓固定連接有防護殼，且防護殼上通過合頁轉動連接有門板，并且門板在重力重力作用下呈關閉狀態。

18、有益效果

19、通過固定座和把手的設置，因箱體內插接有收集盒，且收集盒上安裝有把手；把手為l形彎桿結構，且把手尾端經過打磨處理，并且經過打磨處理后把手的尾端為半球形結構；把手尾端與固定座彈性接觸，且固定座和把手共同組成了收集盒的摩擦式閉鎖結構，從而不需要單獨設置收集盒的閉鎖結構了，與現有裝置相對比，本申請的收集盒不需要單獨的閉鎖結構，操作更加簡潔。

20、通過粉碎部的設置，第一，因轉軸a上通過螺栓固定有十個粉碎片a，且相鄰兩個粉碎片a之間均夾持有一個分隔塊，從而當某個粉碎片a磨損嚴重的時候可以進行單獨更換；

21、第二，因在兩個齒輪的傳動下通過粉碎片a和粉碎片b可實現塑料的初步粉碎，在初步粉碎的過程中，因相鄰兩個粉碎片a之間均夾持有一個分隔塊，且相鄰兩個粉碎片b之間夾持有切刀，且切刀與分隔塊接觸，從而當驅動電機轉動時可實現轉軸a和轉軸b的反向轉動，進而也就實現了塑料的粉碎，且通過切刀與分隔塊的設置可在粉碎的過程中實現塑料的分段，進而提高了粉碎效果。

22、通過輔助部、驅動部和清理部的設置，第一，因初步粉碎后的塑料會掉落在篩選板上，這個時候較小的塑料會從篩選板處掉落，較大的塑料會停留在篩選板上，此時拉動拉桿可將大塊塑料從箱體內取出，進而可對大塊塑料進行再次粉碎；

23、第二，因篩選板底端面為尖狀結構，且收集板上呈線性針狀焊接有三棱柱狀結構的凸起，并且凸起與篩選板呈交錯狀設置，從而當收集板向上移動時與篩選板配合可實現塑料的進一步粉碎；轉軸c上對稱安裝有兩個撥動塊，且轉軸c通過帶輪和皮帶與轉軸a上的帶輪相連接，并且當轉軸c轉動時撥動塊與收集板底端面彈性接觸，從而也就實現了收集板的向上驅動，進而也就實現了塑料的再次粉碎；與現有裝置相對比，本申請能夠在粉碎的過程中自動實現塑料的分段，提高了粉碎效果，且能夠在初步粉碎的過程中帶動輔助部實現進一步粉碎。

24、通過進料部的設置，第一，因兩塊擋板均通過螺栓固定連接在箱體上，且兩塊擋板共同組成了物料的進料時的限位結構，從而可防止物料掉落在粉碎片a和粉碎片b的外側，進而導致不能進行粉碎現象；

25、第二，因擋板上通過螺栓固定連接有防護殼，且防護殼上通過合頁轉動連接有門板，并且門板在重力重力作用下呈關閉狀態，從而實現了進料后門板的自動關閉。

技術特征：

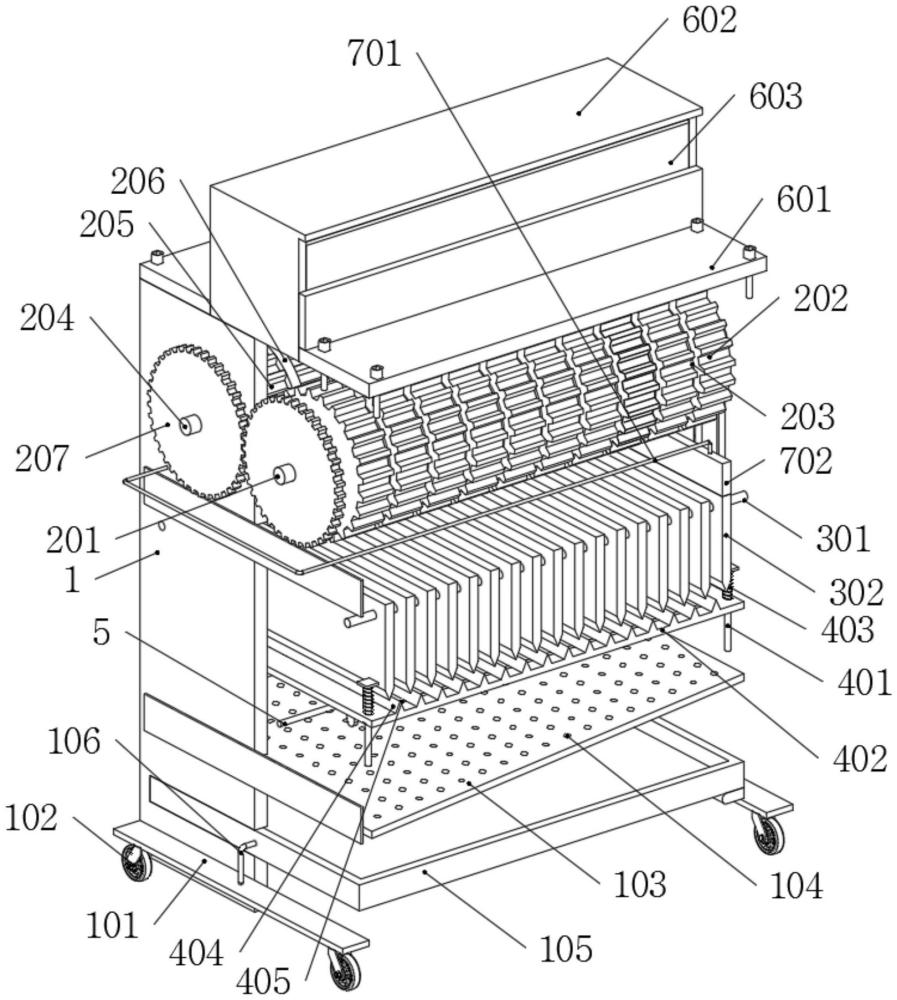

1.一種塑料回收再利用的破碎裝置，其特征在于，包括：箱體（1）、粉碎部（2）、篩選部（3）、輔助部（4）、驅動部（5）、進料部（6）和清理部（7）；所述箱體（1）為矩形箱狀結構，且箱體（1）上對稱焊接有兩塊固定座（101）；每個固定座（101）上均安裝有兩個滾輪（102），且四個滾輪（102）均與地面接觸；所述箱體（1）內插接有收集盒（105），且收集盒（105）上安裝有把手（106）；把手（106）為l形彎桿結構，且把手（106）尾端經過打磨處理，并且經過打磨處理后把手（106）的尾端為半球形結構；把手（106）尾端與固定座（101）彈性接觸，且固定座（101）和把手（106）共同組成了收集盒（105）的摩擦式閉鎖結構；所述粉碎部（2）由轉軸a（201）、粉碎片a（202）、分隔塊（203）、轉軸b（204）、粉碎片b（205）、切刀（206）、齒輪（207）和驅動電機（208）組成，且轉軸a（201）轉動連接在箱體（1）上；所述篩選部（3）由安裝桿（301）和篩選板（302）組成，且安裝桿（301）共設有兩根，且兩根安裝桿（301）均安裝在箱體（1）上；所述輔助部（4）由滑動桿（401）、收集板（402）、彈性件（403）、凸起（404）和篩孔b（405）組成，且滑動桿（401）共設有四根，并且四根滑動桿（401）均通過螺栓固定連接在箱體（1）內；所述驅動部（5）由轉軸c（501）和撥動塊（502）組成，且轉軸c（501）轉動連接在箱體（1）上；所述進料部（6）由擋板（601）、防護殼（602）和門板（603）組成，且擋板（601）共設有兩塊；所述清理部（7）由拉桿（701）和清理板（702）組成，且拉桿（701）滑動連接在箱體（1）上。

2.如權利要求1所述一種塑料回收再利用的破碎裝置，其特征在于：所述箱體（1）內通過螺栓固定連接有一塊篩板（103），且篩板（103）上呈矩形陣列狀開設有篩孔a（104），并且篩板（103）呈傾斜狀設置。

3.如權利要求2所述一種塑料回收再利用的破碎裝置，其特征在于：所述轉軸a（201）上通過螺栓固定有十個粉碎片a（202），且相鄰兩個粉碎片a（202）之間均夾持有一個分隔塊（203）。

4.如權利要求3所述一種塑料回收再利用的破碎裝置，其特征在于：所述轉軸b（204）轉動連接在箱體（1）上，且轉軸b（204）上通過螺栓固定有十個粉碎片b（205）；相鄰兩個粉碎片b（205）之間夾持有切刀（206），且切刀（206）與分隔塊（203）接觸；

5.如權利要求4所述一種塑料回收再利用的破碎裝置，其特征在于：兩根所述安裝桿（301）上呈線性陣列狀螺栓固定有篩選板（302），且線性陣列狀螺栓固定的篩選板（302）共同組成了初步粉碎后塑料的篩選結構，從而可將大塊的塑料進行區分；

6.如權利要求5所述一種塑料回收再利用的破碎裝置，其特征在于：四根所述滑動桿（401）上滑動連接有收集板（402），且四根滑動桿（401）上均焊接有一個用于收集板（402）限位的擋環；四根滑動桿（401）上均套接有一個用于收集板（402）彈性復位的彈性件（403）；

7.如權利要求6所述一種塑料回收再利用的破碎裝置，其特征在于：所述收集板（402）上呈線性陣列狀開設有篩孔b（405），且篩孔b（405）為矩形孔狀結構，并且線性陣列開設的篩孔b（405）共同組成了塑料的排放結構。

8.如權利要求7所述一種塑料回收再利用的破碎裝置，其特征在于：所述轉軸c（501）上對稱安裝有兩個撥動塊（502），且轉軸c（501）通過帶輪和皮帶與轉軸a（201）上的帶輪相連接，并且當轉軸c（501）轉動時撥動塊（502）與收集板（402）底端面彈性接觸。

9.如權利要求8所述一種塑料回收再利用的破碎裝置，其特征在于：兩塊所述擋板（601）均通過螺栓固定連接在箱體（1）上，且兩塊擋板（601）共同組成了物料的進料時的限位結構。

10.如權利要求9所述一種塑料回收再利用的破碎裝置，其特征在于：所述擋板（601）上通過螺栓固定連接有防護殼（602），且防護殼（602）上通過合頁轉動連接有門板（603），并且門板（603）在重力重力作用下呈關閉狀態。

技術總結
本發明提供了一種塑料回收再利用的破碎裝置，涉及塑料加工技術領域，包括：箱體、粉碎部、篩選部、輔助部、驅動部、進料部和清理部；所述箱體為矩形箱狀結構，且箱體上對稱焊接有兩塊固定座；每個固定座上均安裝有兩個滾輪，且四個滾輪均與地面接觸。把手尾端與固定座彈性接觸，且固定座和把手共同組成了收集盒的摩擦式閉鎖結構，從而不需要單獨設置收集盒的閉鎖結構了，與現有裝置相對比，本申請的收集盒不需要單獨的閉鎖結構，操作更加簡潔，解決了現有裝置在破碎過程中往往都是通過粉碎片或者粉碎輥進行破碎的這個時候塑料經過破碎后會呈長條狀，這就導致了塑料的大小依然很大的問題。

技術研發人員：朱亮
受保護的技術使用者：康容生物科技（太倉）有限公司
技術研發日：
技術公布日：2025/4/28
