本發明涉及抑菌膏原料加工，尤其涉及一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備。

背景技術：

1、抑菌膏有多種類型，常見的皮膚抑菌膏是中藥制劑，其成分包含白鮮皮、蛇床子、苦參、黃芪、川芎、冰片等，還有的抑菌膏主要成分為抗菌藥物和輔助草藥材料，在抑菌膏原料制作的過程中，需要利用粉碎裝置對抑菌膏原料進行加工，使得抑菌膏原料顆粒大小能夠供動物正常食用。

2、現有技術中，公開號為cn213032667u提供了一種抗抑菌乳膏原料用粉碎裝置，包括粉碎桶，所述粉碎桶的內部設置有過濾網框，所述過濾網框的上方設置有轉軸，所述轉軸的外壁分別通過三個固定塊固定有刀片組，所述粉碎桶的上方安裝有桶蓋，所述桶蓋的一側設置有喇叭狀的進料口，該實用新型主要是在粉碎桶內底部設置有過濾網框，烘干后的中藥材加入粉碎桶的內部，驅動電機帶動刀片組旋轉進行粉碎作業，刀片組轉動的同時使粉碎桶內部的中藥材處于流動狀態，粉碎的小顆粒則通過過濾網框進入出料口，大顆粒則繼續粉碎，直到粉碎后的藥材全部粉碎完成，不需要額外篩分后進行二次粉碎，一定程度上降低了抗抑乳膏的生產成本。

3、但是上述裝置中，抑菌膏原料在一次粉碎完成后就排出，沒有設計相應的篩選結構，不便于對抑菌膏原料進行多次的粉碎，導致抑菌膏原料的大小不均勻，抑菌膏原料加工效果差。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備，包括裝置外殼，所述裝置外殼的頂部設置有入料口，所述裝置外殼的外壁固定有固定板，所述固定板上固定有第一電機，所述第一電機的輸出端安裝有第一輸出軸，且第一輸出軸穿過裝置外殼并與裝置外殼活動連接，所述第一輸出軸的外側固定有第一壓輥，所述第一輸出軸的端頭處固定有第一齒輪，所述第一齒輪上嚙合連接有第二齒輪，所述第二齒輪同軸固定有轉軸，且轉軸穿過裝置外殼并與裝置外殼活動連接，所述轉軸的外側固定有第二壓輥。

4、優選的，所述裝置外殼的一側固定有第一保護罩，所述第一保護罩的內壁固定有第二電機，所述第二電機的輸出端安裝有第二輸出軸，所述第二輸出軸與第一保護罩為活動連接。

5、優選的，述第二輸出軸的外側固定有凸輪，且凸輪關于第二輸出軸的中心對稱設置有兩個，所述裝置外殼的外壁穿設有第一t形板，且第一t形板與凸輪相接觸。

6、優選的，所述第一t形板的一側固定有第一l形板，所述第一l形板的一側固定有支撐板，且支撐板關于第一l形板的中心對稱設置有兩個。

7、優選的，所述裝置外殼的另一側固定有第二保護罩，所述第二保護罩的內壁固定有空心桿，所述空心桿的內部固定有第一彈簧，所述第一彈簧的另一端固定有活動桿，所述活動桿的外徑與空心桿的內徑相同。

8、優選的，所述活動桿的端頭處固定有第二t形板，所述活動桿、第一彈簧和空心桿均關于第二t形板的中心對稱設置有兩個，所述第二t形板的一側固定有第二l形板，所述第二l形板與第一l形板通過支撐板固定連接。

9、優選的，所述第一l形板和第二l形板的底部均穿設有卡桿，所述卡桿的外側嵌套有第二彈簧，所述第二彈簧的一端與卡桿固定連接且另一端與第一l形板或第二l形板固定連接。

10、優選的，所述第一l形板和第二l形板之間放置有篩料盒，所述篩料盒的底部開設有卡槽，且卡槽與卡桿相互匹配，所述篩料盒的底部中間位置固定有篩網。

11、優選的，所述裝置外殼的內部位于篩料盒的下方設置有收料盒。

12、本發明具有以下有益效果：

13、本發明通過在裝置外殼的內部中間位置設置篩料盒和篩網，當抑菌膏原料被第一壓輥和第二壓輥擠壓完成后，落到篩料盒中，篩料盒的兩側設置第一l形板、第一t形板和凸輪等零件，使得篩料盒振動，固定于篩料盒底部的篩網對抑菌膏原料進行篩選，符合大小要求的抑菌膏原料落進收料盒內，剩余留在篩料盒中的抑菌膏原料可以進行二次粉碎，直到符合大小要求后，全部抑菌膏原料落進收料盒內，使得加工后的抑菌膏原料大小均勻，提高裝置的加工效果。

技術特征：

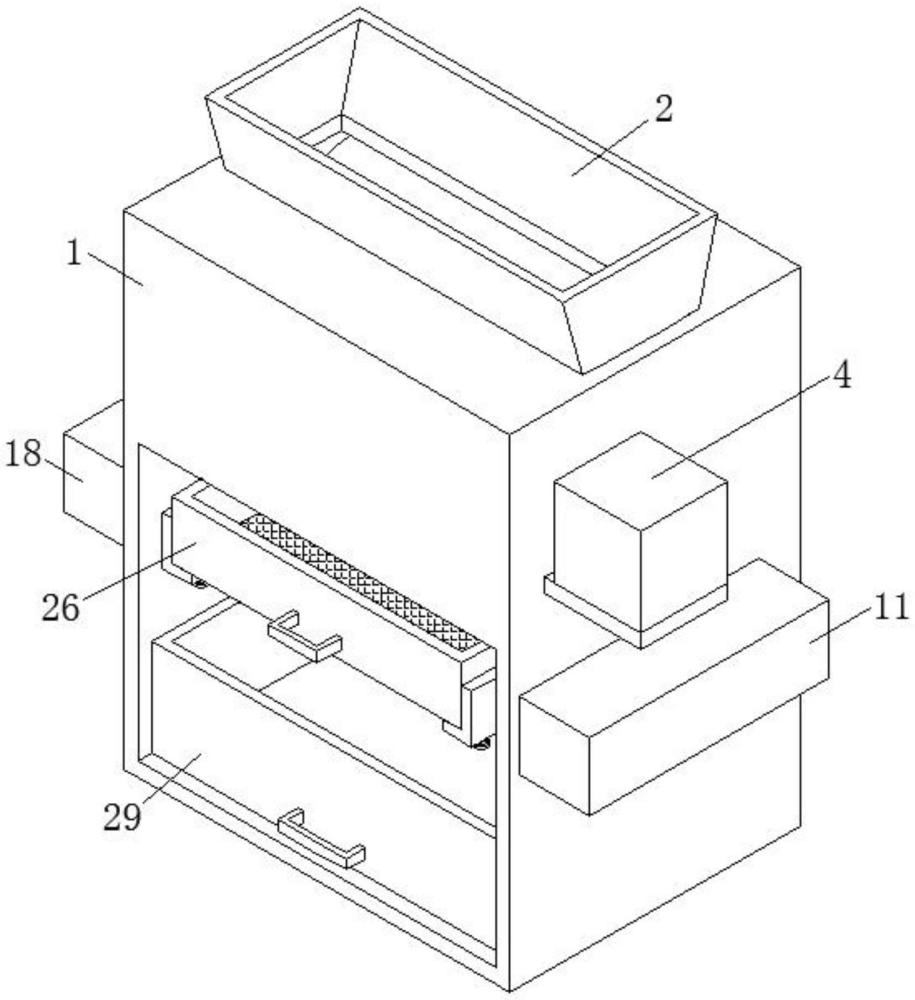

1.一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備，其特征在于，包括裝置外殼(1)，所述裝置外殼(1)的頂部設置有入料口(2)，所述裝置外殼(1)的外壁固定有固定板(3)，所述固定板(3)上固定有第一電機(4)，所述第一電機(4)的輸出端安裝有第一輸出軸(5)，且第一輸出軸(5)穿過裝置外殼(1)并與裝置外殼(1)活動連接，所述第一輸出軸(5)的外側固定有第一壓輥(6)，所述第一輸出軸(5)的端頭處固定有第一齒輪(7)，所述第一齒輪(7)上嚙合連接有第二齒輪(8)，所述第二齒輪(8)同軸固定有轉軸(9)，且轉軸(9)穿過裝置外殼(1)并與裝置外殼(1)活動連接，所述轉軸(9)的外側固定有第二壓輥(10)。

2.根據權利要求1所述的一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備，其特征在于，所述裝置外殼(1)的一側固定有第一保護罩(11)，所述第一保護罩(11)的內壁固定有第二電機(12)，所述第二電機(12)的輸出端安裝有第二輸出軸(13)，所述第二輸出軸(13)與第一保護罩(11)為活動連接。

3.根據權利要求2所述的一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備，其特征在于，所述第二輸出軸(13)的外側固定有凸輪(14)，且凸輪(14)關于第二輸出軸(13)的中心對稱設置有兩個，所述裝置外殼(1)的外壁穿設有第一t形板(15)，且第一t形板(15)與凸輪(14)相接觸。

4.根據權利要求3所述的一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備，其特征在于，所述第一t形板(15)的一側固定有第一l形板(16)，所述第一l形板(16)的一側固定有支撐板(17)，且支撐板(17)關于第一l形板(16)的中心對稱設置有兩個。

5.根據權利要求4所述的一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備，其特征在于，所述裝置外殼(1)的另一側固定有第二保護罩(18)，所述第二保護罩(18)的內壁固定有空心桿(19)，所述空心桿(19)的內部固定有第一彈簧(20)，所述第一彈簧(20)的另一端固定有活動桿(21)，所述活動桿(21)的外徑與空心桿(19)的內徑相同。

6.根據權利要求5所述的一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備，其特征在于，所述活動桿(21)的端頭處固定有第二t形板(22)，所述活動桿(21)、第一彈簧(20)和空心桿(19)均關于第二t形板(22)的中心對稱設置有兩個，所述第二t形板(22)的一側固定有第二l形板(23)，所述第二l形板(23)與第一l形板(16)通過支撐板(17)固定連接。

7.根據權利要求6所述的一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備，其特征在于，所述第一l形板(16)和第二l形板(23)的底部均穿設有卡桿(24)，所述卡桿(24)的外側嵌套有第二彈簧(25)，所述第二彈簧(25)的一端與卡桿(24)固定連接且另一端與第一l形板(16)或第二l形板(23)固定連接。

8.根據權利要求7所述的一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備，其特征在于，所述第一l形板(16)和第二l形板(23)之間放置有篩料盒(26)，所述篩料盒(26)的底部開設有卡槽(27)，且卡槽(27)與卡桿(24)相互匹配，所述篩料盒(26)的底部中間位置固定有篩網(28)。

9.根據權利要求1所述的一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備，其特征在于，所述裝置外殼(1)的內部位于篩料盒(26)的下方設置有收料盒(29)。

技術總結
本發明公開了一種帶有多級篩分結構的抑菌膏加工用精細粉碎設備,包括裝置外殼，所述裝置外殼的頂部設置有入料口，所述裝置外殼的外壁固定有固定板，所述固定板上固定有第一電機，所述第一電機的輸出端安裝有第一輸出軸。本發明通過在裝置外殼的內部中間位置設置篩料盒和篩網，當抑菌膏原料被第一壓輥和第二壓輥擠壓完成后，落到篩料盒中，篩料盒的兩側設置第一L形板、第一T形板和凸輪等零件，使得篩料盒振動，固定于篩料盒底部的篩網對抑菌膏原料進行篩選，符合大小要求的抑菌膏原料落進收料盒內，剩余留在篩料盒中的抑菌膏原料可以進行二次粉碎，直到符合大小要求后，全部抑菌膏原料落進收料盒內，使得加工后的抑菌膏原料大小均勻。

技術研發人員：楊原斌,賴愛輝
受保護的技術使用者：漳州綠源素生物科技有限公司
技術研發日：
技術公布日：2025/4/28
