本發明屬于麻醉，具體是指一種麻醉科室用麻醉廢氣抽除裝置。

背景技術：

1、目前臨床使用的麻醉機在麻醉過程中的廢氣通常直接排放在麻醉手術室內，一旦麻醉廢氣被患者二次吸入，則會影響麻醉劑的吸入劑量，而且也容易被手術室內醫護人員吸入，影響醫護人員的正常工作，因此對麻醉過程中的麻醉廢氣進行及時清理是十分必要的。

2、在麻醉科工作時，會產生麻醉廢氣，需要及時排除，避免對環境以及醫護人員造成影響，現有設備在較密閉的科室環境內工作時，抽除的麻醉廢氣停留在反應液內的時間短，反應不夠充分，排出的氣體中容易存在殘留，設備的工作效率低下；為此設計麻醉科室用麻醉廢氣抽除裝置來解決上述中所提到的問題。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本發明提供了一種麻醉科室用麻醉廢氣抽除裝置，通過反應液與活性炭吸附相結合對麻醉廢氣進行充分處理，并可以實現活性炭濾芯的自動更換。

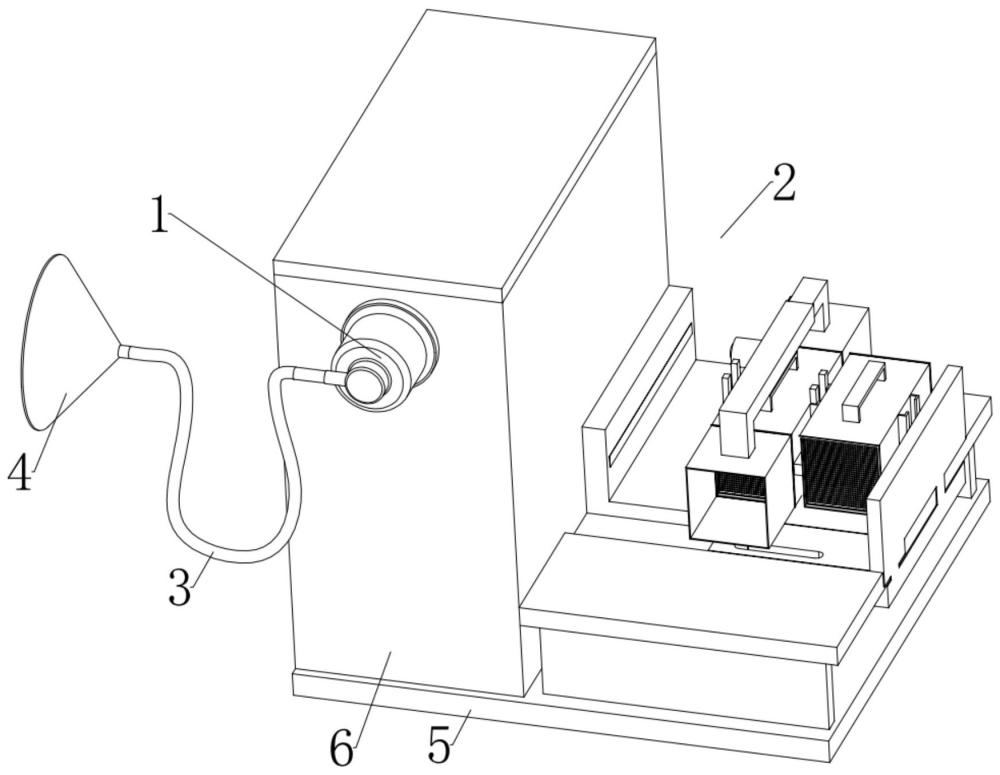

2、本發明采取的技術方案如下：本發明提供的一種麻醉科室用麻醉廢氣抽除裝置，包括抽氣泵，所述抽氣泵的一端連接有廢氣凈化裝置，抽氣泵的另一端連接有抽除管，所述抽除管的端部連接有吸頭，所述廢氣凈化裝置包括底座、凈化箱、超聲射流式反應機構、冷凝機構和自更換式過濾機構，所述凈化箱設于底座上，超聲射流式反應機構、冷凝機構設于凈化箱內，凈化箱一側設有過濾位，所述自更換式過濾機構設于過濾位處，超聲射流式反應機構、冷凝機構和自更換式過濾機構依次連通。

3、其中，所述超聲射流式反應機構包括反應筒、超聲發生組件、多級延緩導流組件和射流管，所述超聲發生組件設于凈化箱內底壁，所述反應筒設于超聲發生組件上方，所述反應筒上端螺紋密封連接有筒蓋，所述射流管下端貫穿筒蓋的中心軸部并向下伸入反應筒內，所述射流管的上端與抽氣泵的輸出端連接有管道，所述筒蓋上固定貫穿設有出氣管，所述出氣管與冷凝機構的進氣端相連，所述多級延緩導流組件同軸設于反應筒內，多級延緩導流組件的中部由上至下貫穿設有射流通道，所述射流管穿設于射流通道內，所述反應筒內底壁同軸安裝有錐形分流件，所述射流管設于錐形分流件的正上方，射流管上設有單向閥，所述錐形分流件與反應筒周向側壁之間連接有環形過渡坡道，錐形分流件、環形過渡坡道和反應筒圓滑過渡。

4、麻醉廢氣通過射流管以射流的形式噴射至錐形分流件處，錐形分流件對噴射的氣流進行散射分流，一方面，氣體射流進入液體后會破碎形成大小不一的氣泡，并對周圍的液體產生強烈的攪拌作用，另一方面，當射流撞擊到錐形件表面時，會發生散射現象，氣流會向四周分散開來，形成一個散射的流體區域，使得氣體與反應液均勻接觸，且在射流沖擊錐形件時，在沖擊點附近可能會迅速形成大量微小的空化氣泡，同時配合超聲發生組件，超聲波的能量可以使液體分子的運動更加劇烈，降低了液體的表面張力和局部壓力，從而降低了射流產生氣泡所需的能量閾值，使得在射流能量相對較低的情況下也能產生更多氣泡，氣泡可以增大氣體與液體之間的接觸面積，有助于提高反應速率和效率，氣泡形式的氣體在液體中反應，可以減少氣體的逃逸和浪費，因為氣泡在液體中停留時間較長，氣體利用率更高。

5、進一步地，所述多級延緩導流組件包括正向延緩導流件和反向延緩導流件，所述正向延緩導流件和反向延緩導流件沿反應筒的軸向間隔陣列分布，正向延緩導流件和反向延緩導流件緊密貼合，所述正向延緩導流件包括同軸設置的正向外環、正向內環以及同軸連接于正向內環和正向外環之間的正錐形環板，所述正錐形環板側壁上端設有通氣孔一，通氣孔一繞正向內環圓周陣列分布，所述反向延緩導流件包括同軸設置的反向外環、反向內環以及同軸連接于反向內環和反向外環之間的倒錐形環板，所述倒錐形環板側壁上端設有通氣孔二，通氣孔二繞反向外環圓周陣列分布，沿錐形分流件散射分流的氣液混合流體通過環形過渡坡道導流至正錐形環板底壁，并沿正錐形環板向上流動，經通氣孔一流至倒錐形環板底部，然后沿倒錐形環板向上流動至通氣孔二處，并經通氣孔二流動至下一正向延緩導流件處，經多層正向延緩導流件和反向延緩導流件的阻擋與導流，可以延長麻醉廢氣再反應液中的滯留時間，增長麻醉廢氣與反應液的反應時間，使得麻醉廢氣與反應液充分反應。

6、優選地，所述正向延緩導流件的上下兩側以及反向延緩導流件的上下兩側分別設有密封墊圈。

7、優選地，所述反應筒內同軸固接設有環形擋板，所述筒蓋底壁設有壓環，所述多級延緩導流組件壓裝于壓環和環形擋板之間，所述環形擋板設于錐形分流件和環形過渡坡道的上方。

8、進一步地，所述超聲發生組件包括超聲波發生器和超聲波換能器，所述反應筒底端連接有超聲發生腔，所述超聲波發生器和超聲波換能器設于超聲發生腔內，超聲波換能器設于反應筒底端，超聲波換能器與超聲波發生器電性連接。

9、優選地，所述抽除管采用鵝頸軟管，可以任意彎曲定型。

10、其中，所述自更換式過濾機構包括過濾支架、固定管、滑動管、過濾管、壓力觸發機構和滑動推移機構，所述過濾支架設于底座上，所述過濾支架上端設有安裝板，所述固定管固定設于安裝板上壁，所述固定管上端設有倒l形抽拉桿，所述固定管遠離滑動管的一端為封閉設置，固定管遠離滑動管的一端與冷凝機構的出氣端之間連通設有傳送軟管，所述滑動管上端設有倒l形抽拉套筒，滑動管為前后貫通設置，所述倒l形抽拉桿滑動設于倒l形抽拉套筒內，滑動管通過倒l形抽拉套筒和倒l形抽拉桿滑動設于固定管的一側，所述過濾管壓裝于固定管和滑動管之間，所述滑動推移機構設于安裝板上，所述壓力觸發機構設于固定管的一側，壓力觸發機構與滑動推移機構電性連接，所述過濾管兩側分別設有拼接母件和拼接公件，任意兩個過濾管可以通過拼接母件和拼接公件拼接組裝在一起，所述過濾管內設有活性炭濾芯。

11、進一步地，所述滑動推移機構包括電動推桿、滑移推板、滑動連桿和平移滑板，所述安裝板上壁設有更換滑軌，所述更換滑軌與滑動管的滑動方向垂直設置，所述安裝板上壁設有固定擋板，固定擋板設于固定管的一側，所述平移滑板滑動設于更換滑軌內，平移滑板設于滑動管的下方，所述平移滑板上設有推移滑槽，所述滑動管底端設有推移滑軸，所述推移滑軸滑動卡設于推移滑槽內，所述推移滑槽包括連通的斜向滑槽和平行滑槽，平行滑槽與更換滑軌平行設置，所述斜向滑槽傾斜設于平行滑槽靠近固定擋板的一端，所述安裝板上貫穿設有推移滑孔，所述電動推桿設于安裝板底壁，所述電動推桿的端部設有執行板，執行板設于電動推桿遠離固定擋板的一端，所述滑動連桿設于執行板上端，滑動連桿貫穿推移滑孔，所述滑移推板設于滑動連桿的上端且設于安裝座上方，滑移推板與平移滑板相連，平行滑槽的長度大于或等于過濾管的寬度，初始狀態時，推移滑軸位于斜向滑槽遠離平行滑槽的端部，此時滑動管、過濾管和固定管緊密壓合，滑移推板與備用過濾管之間存在一定距離，隨著電動推桿收縮，電動推桿通過執行板和滑動連桿帶動滑移推板靠近固定管，滑移推板帶動平移滑板沿更換滑軌滑動靠近固定擋板，平移滑板帶動斜向滑槽相對推移滑軸滑動，斜向滑槽移動時，通過推移滑軸帶動滑動管沿軸向移動遠離舊過濾管和固定管，倒l形抽拉套筒和倒l形抽拉桿對滑動管進行限位使其僅能沿軸向滑移，當推移滑軸從斜向滑槽移動至平行滑槽時，滑移推板與備用過濾管側壁貼合，并且隨著電動推桿繼續收縮，滑移推板推動平移滑板和備用過濾管同步移動靠近固定擋板，平移滑板帶動平行滑槽相對推移滑軸滑動，備用過濾管推動舊過濾管移動靠近固定擋板，直至舊過濾管與固定擋板緊密貼合時，電動推桿停止收縮，此時備用過濾管與滑動管、固定管軸向對齊，再次控制電動推桿伸長復位，當斜向滑槽滑動靠近推移滑軸時，斜向滑槽通過推移滑軸推動滑動管沿軸向滑動靠近固定管，從而備用過濾管壓合在固定管和滑動管之間，實現對過濾管的快速自動更換。

12、優選地，所述過濾管底壁和側壁分別設有滑動磁鐵，所述固定擋板側壁和安裝板底壁分別設有定磁鐵，安裝板底壁的定磁鐵設于滑動管和固定管之間，通過滑動磁鐵和定磁鐵便于對過濾管進行定位。

13、進一步地，所述壓力觸發機構包括活塞缸、活塞、推移彈簧、壓力傳感器和控制器，所述活塞缸設于固定管的一側，活塞缸與固定管連通，所述活塞滑動設于活塞缸內，推移彈簧設于活塞缸和活塞之間并推動活塞向固定管方向移動，所述壓力傳感器設于活塞缸遠離固定管的一端，活塞靠近壓力傳感器的一側設有觸發桿，所述控制器設于固定管側壁，控制器分別與壓力傳感器、電動推桿電性連接。

14、優選地，所述拼接母件包括對稱設于過濾管一側的l形卡軌，所述拼接公件包括導向滑軌、卡桿和彈簧，所述導向滑軌設于過濾管遠離拼接母件的一側側壁上，所述導向滑軌內對稱滑動設有拼接滑塊，所述卡桿分別設于拼接滑塊上，所述彈簧設于兩個卡桿之間，通過卡桿快速卡入l形卡軌內可以將兩個過濾管快速拼接在一起。

15、作為本方案的進一步改進，所述l形卡軌側壁貫穿設有定位孔，所述卡桿靠近l形卡軌的一側設有楔形塊，通過楔形塊可以快速將兩個過濾管對齊。

16、采用上述結構本發明取得的有益效果如下：

17、1、在反應筒內設置了射流管和錐形分流件，麻醉廢氣通過射流管以射流的形式噴射至錐形分流件處，錐形分流件對噴射的氣流進行散射分流，使得氣流均勻分布在反應液內，同時，氣體射流進入液體后會破碎形成大小不一的氣泡，且在射流沖擊錐形件時，在沖擊點附近可能會迅速形成大量微小的空化氣泡，氣泡可以增大氣體與液體之間的接觸面積，有助于提高反應速率和效率，氣泡形式的氣體在液體中反應，可以減少氣體的逃逸和浪費，因為氣泡在液體中停留時間較長，氣體利用率更高。

18、2、在反應筒底端設置超聲發生組件，配合射流管和錐形分流件，超聲波的能量可以使液體分子的運動更加劇烈，降低了液體的表面張力和局部壓力，從而降低了射流產生氣泡所需的能量閾值，使得在射流能量相對較低的情況下也能產生更多氣泡。

19、3、多級延緩導流組件通過正錐形環板和倒錐形環板對上升的氣流氣泡進行反向導流，延長麻醉廢氣再反應液中的滯留時間，增長麻醉廢氣與反應液的反應時間，使得麻醉廢氣與反應液充分反應。

20、4、通過氣壓觸發滑動推移機構啟動，借助斜向滑槽和推移滑軸可以實現固定管、滑動管和過濾管的自動分離和壓合，借助滑移推板實現過濾管的快速自動更換。

21、5、拼接母件和拼接公件便于將兩個過濾管快速組裝在一起，并且快速對齊，方便自動更換過濾管。
