本發明屬于環保設備，具體涉及一種布袋除塵器脈沖清灰輔助裝置和脈沖式布袋除塵器。

背景技術：

1、布袋除塵器是一種廣泛應用于工業生產過程中的高效空氣凈化設備，其通過過濾布袋來捕獲空氣中的固體顆粒物，從而達到凈化氣體的目的。然而，在實際應用中，布袋除塵器面臨著一個常見的問題：由于布袋底部接近氣體進口，此區域的流動風力較大，使得固體灰塵顆粒更容易快速積累沉積并硬化，增大了整體的空氣阻力，造成壓降增大，影響布袋除塵器的除塵過濾效率。

2、目前，通常采用脈沖噴吹的方式來清理布袋上的積灰，具體是通過在布袋開口上方設置噴嘴，利用壓縮空氣瞬間釋放產生的高壓氣流沖擊布袋內板，以清除附著于其上的灰塵。

3、但是，由于噴口設置在布袋的頂部，距離布袋底部較遠，加上布袋通體透氣的影響，高壓氣流在向下傳遞的過程中，壓差下降較快，導致到達底部的氣流的壓力較小，力量不足，難以有效清除底部積累的灰塵，且灰塵向四周逸散，造成二次揚塵。

技術實現思路

1、本發明提供一種布袋除塵器脈沖清灰輔助裝置和脈沖式布袋除塵器，旨在解決上述背景技術中提出的技術問題。

2、為實現上述目的，本發明采用的技術方案是：

3、第一方面，本發明實施例提供一種布袋除塵器脈沖清灰輔助裝置，包括：

4、套筒組件，由若干扇形分筒拼合形成，并適于圍設在濾袋外側；每個所述扇形分筒的頂部設有轉軸，所述轉軸與濾袋的安裝板轉動配合；

5、第一聯動機構，動力輸出端與所述套筒組件中所述扇形分筒的所述轉軸連接；和

6、驅動組件，動力輸出端與所述第一聯動機構的動力輸入端連接；

7、其中，在濾袋需要進行除塵作業時，所述驅動組件通過所述第一聯動機構驅動所述扇形分筒旋轉預設角度，使相鄰兩個所述扇形分筒之間產生進氣間隔，使含塵煙氣能夠通過；在對濾袋進行脈沖清灰前，所述驅動組件通過所述第一聯動機構驅動所述扇形分筒反向旋轉預設角度、復位，形成封閉套筒。

8、結合第一方面，在本發明提供的布袋除塵器脈沖清灰輔助裝置的一種可能的實現方式中，所述扇形分筒的側壁為雙層結構底部開口設置，所述扇形分筒的側壁包括外板和內板，所述內板和所述外板間隔設置，中間形成灰道，所述內板上沿軸向間隔開設有多個沿周向延伸的進灰口。

9、結合第一方面，在本發明提供的布袋除塵器脈沖清灰輔助裝置的一種可能的實現方式中，所述灰道內設有若干支撐板，所述支撐板與所述內板和所述外板連接。

10、結合第一方面，在本發明提供的布袋除塵器脈沖清灰輔助裝置的一種可能的實現方式中，所述扇形分筒還包括多個引導機構，所述引導機構與所述進灰口一一對應，用來將所述內板與濾袋之間的灰塵引導至所述進灰口并進入所述灰道內；

11、所述引導機構，包括：

12、上導板，傾斜設置，下端與所述進灰口上側連接，上端間隔所述內板設置；

13、下導板，傾斜設置，上端與所述進灰口下側連接，下端間隔所述內板設置；

14、其中，相鄰兩個所述引導機構中，上側的所述引導機構的所述下導板的下端與下側的所述引導機構的所述上導板的上端連接。

15、結合第一方面，在本發明提供的布袋除塵器脈沖清灰輔助裝置的一種可能的實現方式中，所述引導機構還包括導流罩，所述導流罩設在所述灰道內，上端與所述進灰口上側的所述內板連接，下端間隔所述內板設置。

16、結合第一方面，在本發明提供的布袋除塵器脈沖清灰輔助裝置的一種可能的實現方式中，所述聯動機構包括：

17、若干第一齒輪，與所述扇形分筒一一對應，所述第一齒輪與所述轉軸連接；

18、齒圈，套設在所有所述齒輪外側，所述齒圈內外兩側均設有齒牙，所述齒圈內側與所述齒輪嚙合。

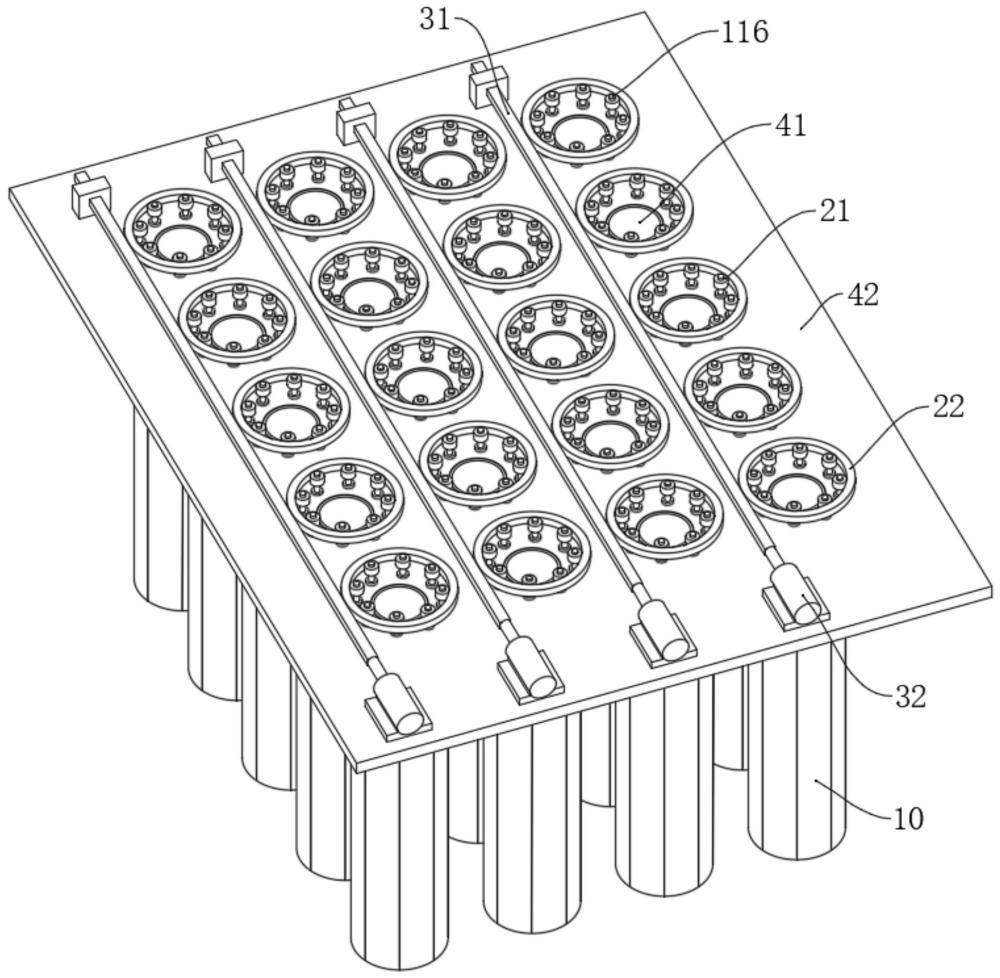

19、結合第一方面，在本發明提供的布袋除塵器脈沖清灰輔助裝置的一種可能的實現方式中，包括多個所述套筒組件，所述聯動機構與所述套筒組件一一對應，多個所述套筒組件呈若干排、若干列分布。

20、結合第一方面，在本發明提供的布袋除塵器脈沖清灰輔助裝置的一種可能的實現方式中，所述驅動組件包括若干驅動機構，每個所述驅動機構驅動一列或一排所述聯動機構同步運動；

21、所述驅動機構，包括：

22、齒排，與一列或一排所述聯動機構中的所述齒圈外側嚙合；

23、第一驅動單元，動力輸出端與所述齒排連接，用來驅動所述齒排往復運動。

24、第二方面，本發明實施例還提供一種脈沖式布袋除塵器，包括上述的布袋除塵器脈沖清灰輔助裝置。

25、本發明提供的布袋除塵器脈沖清灰輔助裝置的有益效果是：與現有技術相比，本發明提供的布袋除塵器脈沖清灰輔助裝置，在濾袋需要進行除塵作業時，所述驅動組件通過所述第一聯動機構驅動所述扇形分筒旋轉預設角度，使相鄰兩個所述扇形分筒之間產生進氣間隔，使含塵煙氣能夠通過，以正常進行除塵作業；在對濾袋進行脈沖清灰前，所述驅動組件通過所述第一聯動機構驅動所述扇形分筒反向旋轉預設角度、復位，形成封閉套筒，然后在利用脈沖機構對濾袋進行反吹，此時，封閉套筒將會有效限制高壓氣流的逸散，從而有效減小高壓氣流在向下傳遞的過程中氣壓的降低速度，保證達到濾袋底部時，仍有足夠的壓力清除積灰；同時封閉套筒可以有效約束灰塵的逸散方向和范圍，使灰塵只能從封閉套筒底部排出，進入灰斗，有效減弱二次揚塵。

26、本發明提供的脈沖式布袋除塵器的有益效果是：與現有技術相比，本發明提供的脈沖式布袋除塵器，設有上述的布袋除塵器脈沖清灰輔助裝置，因此可以有效減小高壓氣流在向下傳遞的過程中氣壓的降低速度，保證達到濾袋底部時，仍有足夠的壓力清除積灰；同時封閉套筒可以有效約束灰塵的逸散方向和范圍，使灰塵只能從封閉套筒底部排出，進入灰斗，有效減弱二次揚塵。

技術特征：

1.一種布袋除塵器脈沖清灰輔助裝置，其特征在于，包括：

2.如權利要求1所述的布袋除塵器脈沖清灰輔助裝置，其特征在于，所述扇形分筒的側壁為雙層結構底部開口設置，所述扇形分筒的側壁包括外板和內板，所述內板和所述外板間隔設置，中間形成灰道，所述內板上沿軸向間隔開設有多個沿周向延伸的進灰口。

3.如權利要求2所述的布袋除塵器脈沖清灰輔助裝置，其特征在于，所述灰道內設有若干支撐板，所述支撐板與所述內板和所述外板連接。

4.如權利要求2所述的布袋除塵器脈沖清灰輔助裝置，其特征在于，所述扇形分筒還包括多個引導機構，所述引導機構與所述進灰口一一對應，用來將所述內板與濾袋之間的灰塵引導至所述進灰口并進入所述灰道內；

5.如權利要求4所述的布袋除塵器脈沖清灰輔助裝置，其特征在于，所述引導機構還包括導流罩，所述導流罩設在所述灰道內，上端與所述進灰口上側的所述內板連接，下端間隔所述內板設置。

6.如權利要求1所述的布袋除塵器脈沖清灰輔助裝置，其特征在于，所述聯動機構包括：

7.如權利要求6所述的布袋除塵器脈沖清灰輔助裝置，其特征在于，包括多個所述套筒組件，所述聯動機構與所述套筒組件一一對應，多個所述套筒組件呈若干排、若干列分布。

8.如權利要求7所述的布袋除塵器脈沖清灰輔助裝置，其特征在于，所述驅動組件包括若干驅動機構，每個所述驅動機構驅動一列或一排所述聯動機構同步運動；

9.一種脈沖式布袋除塵器，其特征在于，包括如權利要求1-8任一項所述的布袋除塵器脈沖清灰輔助裝置。

技術總結
本發明提供了一種布袋除塵器脈沖清灰輔助裝置和脈沖式布袋除塵器，屬于環保設備技術領域，所述布袋除塵器脈沖清灰輔助裝置包括套筒組件、第一聯動機構和驅動組件，套筒組件由若干扇形分筒拼合形成，并適于圍設在濾袋外側；每個扇形分筒的頂部設有轉軸，轉軸與濾袋的安裝板轉動配合；第一聯動機構動力輸出端與套筒組件中扇形分筒的轉軸連接；驅動組件動力輸出端與第一聯動機構的動力輸入端連接；所述脈沖式布袋除塵器包括上述的輔助裝置。本發明提供的布袋除塵器脈沖清灰輔助裝置和脈沖式布袋除塵器，能夠有效提高濾袋底部的清灰效果，并有效減小二次揚塵。

技術研發人員：韓曉健,孫超永
受保護的技術使用者：張家口宣化昌通環保設備有限公司
技術研發日：
技術公布日：2025/4/28
