本發明涉及環境治理，尤其涉及一種環境治理用廢水處理裝置。

背景技術：

1、在當今的環境治理工作中，廢水處理是至關重要的一環。而在廢水處理過程里，廢水中往往存在著大量的大型固定物質。倘若這些大型固定物質未經分離便直接進入后續處理環節，極有可能對處理設備造成嚴重損壞。這是因為這些固體物質可能會卡在設備的關鍵部位，導致設備運轉不暢甚至故障。而且，固體漂浮物在處理設備中會占據一定的空間，極大地影響廢水在設備內的正常流動與反應效果。例如，在一些需要充分混合反應的處理階段，固體漂浮物的存在會阻礙廢水與處理藥劑的充分接觸，使得反應無法徹底進行，從而降低處理效率和處理質量。由此可見，在廢水處理流程中，預先去除廢水中的固體物質這一操作步驟不僅必要，而且意義重大。

2、在傳統的廢水處理工藝里，去除廢水中的固體漂浮物主要依賴過濾設備來實現。過濾設備通過特定的過濾結構，讓經過處理的廢水順利穿過，流入下一處理設備中，而固體物質則被攔截并滯留在過濾結構之間。然而，隨著過濾工作的持續進行，滯留在過濾結構間的固體物質會不斷累積。當積累到一定程度時，這些固體物質會嚴重干擾廢水的正常流動，使得廢水通過過濾設備的速度大幅下降，甚至可能導致設備堵塞。為了維持過濾設備的正常運行，就需要定期對這些積累的固體物質進行打撈收集。但目前，打撈作業大多需要人工輔助操作。由于廢水處理環境通常較為惡劣，充斥著各種有害化學物質和細菌，頻繁地進行打撈固體廢棄物的作業，無疑會對作業人員的身體健康造成極大的威脅。長此以往，作業人員可能會面臨呼吸系統疾病、皮膚感染等多種健康問題。

3、基于此，提出一種環境治理用廢水處理裝置。

技術實現思路

1、本發明的目的在于：為了解決上述問題，而提出的一種環境治理用廢水處理裝置。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種環境治理用廢水處理裝置，包括分離倉，所述分離倉一側連接有輸送管和風機組，所述分離倉一側連接有撥動倉，撥動倉內滑動連接有推板，所述推板下端通過連接片連接有u型架，所述撥動倉上開設有橫滑槽，所述連接片滑動連接在橫滑槽上，所述撥動倉下方轉動連接有轉盤，所述轉盤一側偏心連接有旋轉柱，所述旋轉柱滑動連接在u型架之間；

4、所述分離倉一側開設有格柵槽和流通口二，所述分離倉內設置有用以對廢水內固體雜質進行分離的分離機構。

5、優選地，所述撥動倉兩側連接有收集箱，所述撥動倉上開設有透風槽。

6、優選地，所述推板上轉動連接有滾輪，所述滾輪與撥動倉上下內壁之間滾動接觸。

7、優選地，所述撥動倉下端連接有軸塊和電機架，所述軸塊上轉動連接有轉軸，所述轉軸一端轉動連接在轉盤上，所述轉盤一側連接有旋轉電機。

8、優選地，所述旋轉電機連接在電機架上，所述旋轉電機輸出軸轉動連接在軸塊上，所述旋轉電機輸出端連接有齒輪一，所述轉軸上連接有齒輪二，所述齒輪一與齒輪二之間相互嚙合。

9、優選地，所述分離機構包括濾板，所述分離倉內滑動連接有升降架，所述升降架上連接有偏轉桿和限位塊，所述濾板轉動連接在偏轉桿上，所述升降架上開設有流通口一，所述升降架下方設置有升降桿，所述升降桿滑動連接在分離倉上。

10、優選地，所述分離倉外側連接有滑軌條，所述滑軌條上滑動連接有滑動夾，所述滑動夾與升降桿之間連接有升降條，所述分離倉上開設有豎滑槽，所述升降桿滑動連接在豎滑槽上。

11、優選地，所述旋轉柱上轉動連接有擺動架，所述擺動架上轉動連接有套管，所述套管滾動抵接在升降條下端。

12、綜上所述，由于采用了上述技術方案，本發明的有益效果是：

13、1、本申請通過采用濾板結構，利用可升降濾板結構實現廢水與固體漂浮物之間的分離，能夠及時清理格柵槽一側的固體物質，確保廢水能夠穩定的通過過濾處，提高廢水后續處理效率。

14、2、本申請通過采用推板結構，利用推板配合風機組，使得濾板上方的固體物質能夠移動設置至撥動倉兩側的收集箱內，方便對固體物質進行收集處理，避免固體物質在濾板上方堆積，增加濾板升降負擔。

技術特征：

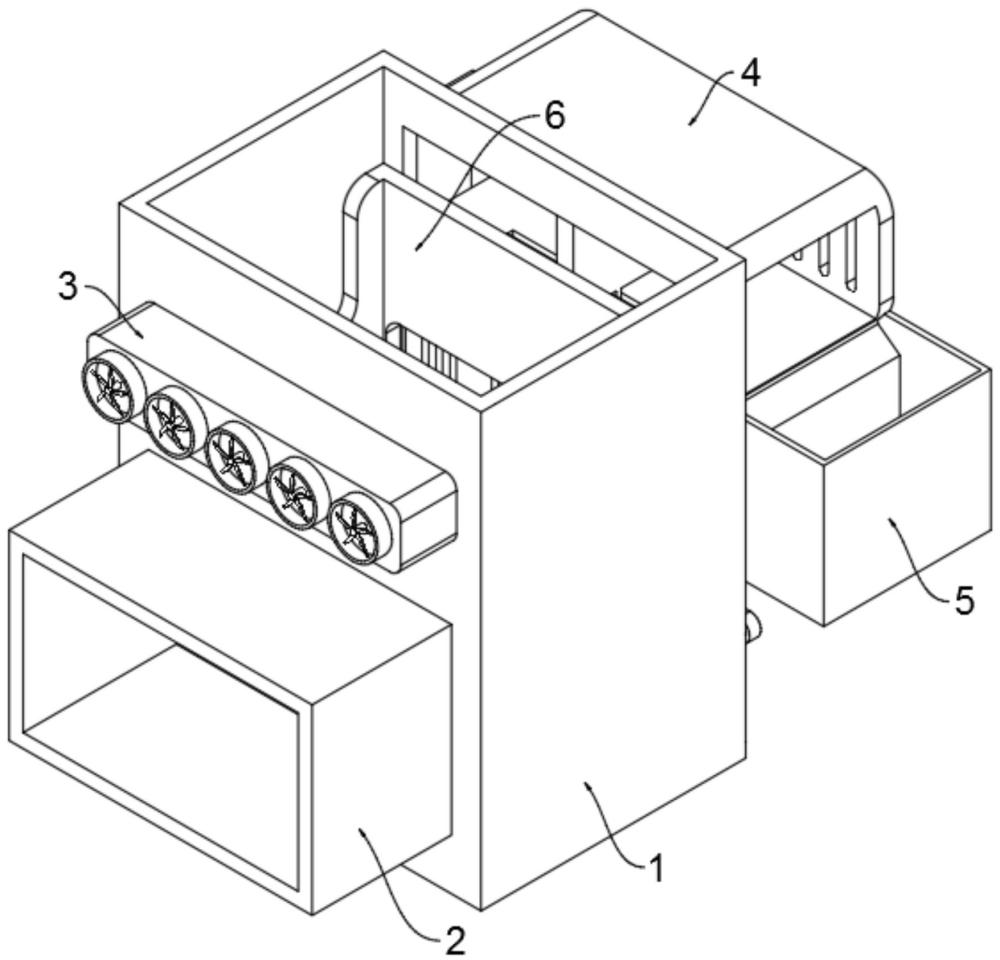

1.一種環境治理用廢水處理裝置，包括分離倉（1），其特征在于，所述分離倉（1）一側連接有輸送管（2）和風機組（3），所述分離倉（1）一側連接有撥動倉（4），所述撥動倉（4）內滑動連接有推板（25），所述推板（25）下端通過連接片（27）連接有u型架（28），所述撥動倉（4）上開設有橫滑槽（24），所述連接片（27）滑動連接在橫滑槽（24）上，所述撥動倉（4）下方轉動連接有轉盤（19），所述轉盤（19）一側偏心連接有旋轉柱（32），所述旋轉柱（32）滑動連接在u型架（28）之間；

2.根據權利要求1所述的一種環境治理用廢水處理裝置，其特征在于，所述撥動倉（4）兩側連接有收集箱（5），所述撥動倉（4）上開設有透風槽（15）。

3.根據權利要求1所述的一種環境治理用廢水處理裝置，其特征在于，所述推板（25）上轉動連接有滾輪（26），所述滾輪（26）與撥動倉（4）上下內壁之間滾動接觸。

4.根據權利要求1所述的一種環境治理用廢水處理裝置，其特征在于，所述撥動倉（4）下端連接有軸塊（18）和電機架（16），所述軸塊（18）上轉動連接有轉軸（23），所述轉軸（23）一端轉動連接在轉盤（19）上，所述轉盤（19）一側連接有旋轉電機（17）。

5.根據權利要求4所述的一種環境治理用廢水處理裝置，其特征在于，所述旋轉電機（17）連接在電機架（16）上，所述旋轉電機（17）輸出軸轉動連接在軸塊（18）上，所述旋轉電機（17）輸出端連接有齒輪一（30），所述轉軸（23）上連接有齒輪二（29），所述齒輪一（30）與齒輪二（29）之間相互嚙合。

6.根據權利要求1所述的一種環境治理用廢水處理裝置，其特征在于，所述分離機構包括濾板（7），所述分離倉（1）內滑動連接有升降架（6），所述升降架（6）上連接有偏轉桿（9）和限位塊（10），所述濾板（7）轉動連接在偏轉桿（9）上，所述升降架（6）上開設有流通口一（8），所述升降架（6）下方設置有升降桿（12），所述升降桿（12）滑動連接在分離倉（1）上。

7.根據權利要求6所述的一種環境治理用廢水處理裝置，其特征在于，所述分離倉（1）外側連接有滑軌條（21），所述滑軌條（21）上滑動連接有滑動夾（22），所述滑動夾（22）與升降桿（12）之間連接有升降條（20），所述分離倉（1）上開設有豎滑槽（11），所述升降桿（12）滑動連接在豎滑槽（11）上。

8.根據權利要求7所述的一種環境治理用廢水處理裝置，其特征在于，所述旋轉柱（32）上轉動連接有擺動架（31），所述擺動架（31）上轉動連接有套管（33），所述套管（33）滾動抵接在升降條（20）下端。

技術總結
本發明涉及環境治理技術領域，公開了一種環境治理用廢水處理裝置，包括分離倉，分離倉一側連接有輸送管和風機組，分離倉一側連接有撥動倉，撥動倉內滑動連接有推板，推板下端通過連接片連接有U型架，撥動倉上開設有橫滑槽，連接片滑動連接在橫滑槽上，撥動倉下方轉動連接有轉盤，轉盤一側偏心連接有旋轉柱，旋轉柱滑動連接在U型架之間，分離倉一側開設有格柵槽和流通口二，分離倉內設置有用以對廢水內固體雜質進行分離的分離機構。本發明利用可升降濾板結構實現廢水與固體漂浮物之間的分離，能夠及時清理格柵槽一側的固體物質，確保廢水能夠穩定的通過過濾處，提高廢水后續處理效率。

技術研發人員：姜會敏,張慶坤,謝偉玲,姜旭東
受保護的技術使用者：煙臺東昊工程科技有限公司
技術研發日：
技術公布日：2025/4/28
