本技術涉及石油加工領域，具體為一種tmp原料油蒸餾用輸送裝置。

背景技術：

1、丙烯是一種重油催化裂解產生的產品，常規來源主要為石腦油蒸汽裂解和催化裂化過程，由于蒸汽裂解存在能耗高、丙烯收率低、原料來源不足的缺點，重油催化裂解多產低碳烯烴工藝得到快速發展。

2、而現有的分餾塔都是直接將重油產生的油氣直接通入到分餾塔中進行分餾裂解，為了提高丙烯的生產效果，會往分餾塔中通入氫氣，但是由于氫氣與原料氣體在分餾塔中混合，混合效果不好，無法達到預期的生產效果。

技術實現思路

1、本實用新型的目的在于提供一種tmp原料油蒸餾用輸送裝置，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種tmp原料油蒸餾用輸送裝置，包括進料罐以及分餾塔，進料罐的中部設置有進料管道，進料罐的內腔底部安裝有加熱裝置；

3、進料罐的頂部安裝有與分餾塔中部連通的氣管，進料罐的下部還安裝有與分餾塔底部連通的管道，且分餾塔的最底部不低于進料罐的內部液面；

4、進料罐的上端側壁還安裝有加氫管道。

5、優選的，管道還設置有延伸部，且延伸部安裝有再沸器，再沸器的出氣端與分餾塔連通。

6、優選的，進料罐的底部通過管道與分餾塔的底部連通。

7、優選的，分餾塔的底部通過管道與進料管道連通。

8、優選的，進料罐的內腔上端安裝有濾氣板，濾氣板上開設有多個均勻分布的氣孔，濾氣板的底面中部通過轉動軸轉動安裝有葉輪，且加氫管道伸入到進料罐的內部，并且出氣口偏向葉輪的一側。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型通過設置進料罐，使得原料在進料罐中進行加熱氣化，而且進料罐與分餾塔有氣管和管道兩條管道連通，使得分餾塔中聚積的液體直接進入到進料罐中進行加熱，避免了使用其他的加熱裝置，節省能源；另外通過設置加氫管道，使得氫氣可以在進料罐中混合，在進到分餾塔時可以使得氫氣與原料氣體更好的混合，提高生產效果。

技術特征：

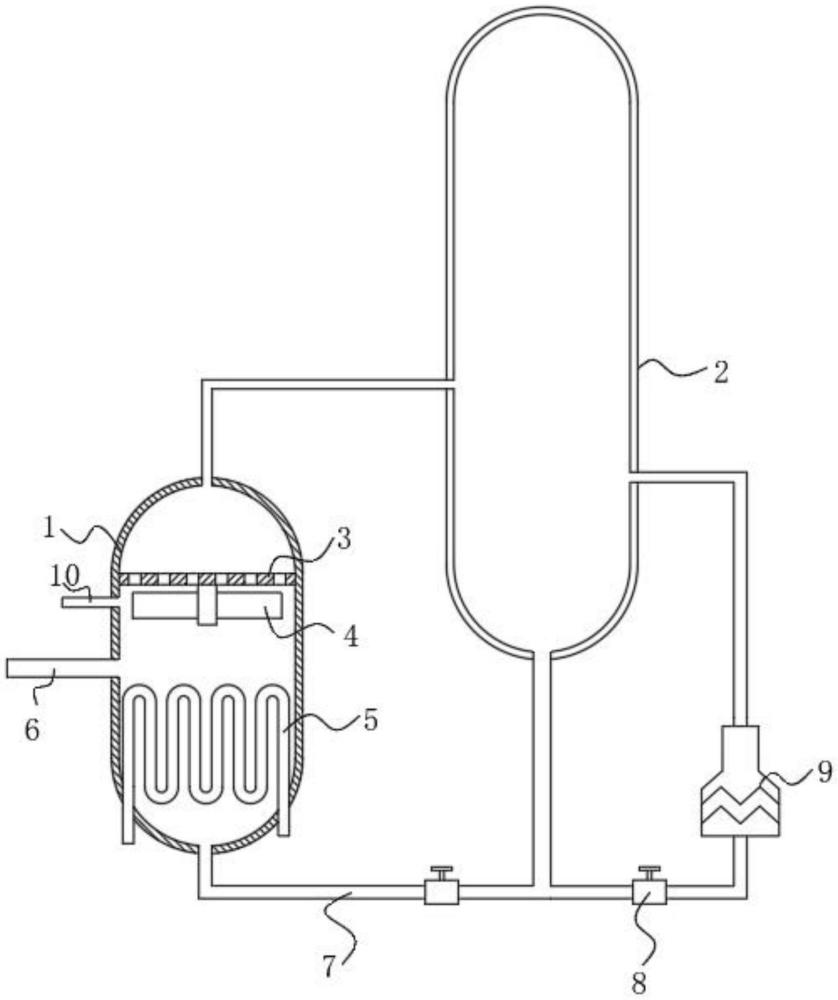

1.一種tmp原料油蒸餾用輸送裝置，包括進料罐(1)以及分餾塔(2)，其特征在于：所述進料罐(1)的中部設置有進料管道(6)，進料罐(1)的內腔底部安裝有加熱裝置(5)；

2.根據權利要求1所述的一種tmp原料油蒸餾用輸送裝置，其特征在于：所述管道(7)還設置有延伸部，且延伸部安裝有再沸器(9)，所述再沸器(9)的出氣端與分餾塔(2)連通。

3.根據權利要求2所述的一種tmp原料油蒸餾用輸送裝置，其特征在于：所述進料罐(1)的底部通過管道(7)與分餾塔(2)的底部連通。

4.根據權利要求2所述的一種tmp原料油蒸餾用輸送裝置，其特征在于：所述分餾塔(2)的底部通過管道(7)與進料管道(6)連通。

5.根據權利要求1所述的一種tmp原料油蒸餾用輸送裝置，其特征在于：所述進料罐(1)的內腔上端安裝有濾氣板(3)，所述濾氣板(3)上開設有多個均勻分布的氣孔，濾氣板(3)的底面中部通過轉動軸轉動安裝有葉輪(4)，且加氫管道(10)伸入到進料罐(1)的內部，并且出氣口偏向葉輪(4)的一側。

技術總結
本技術公開了一種TMP原料油蒸餾用輸送裝置，涉及石油加工領域，包括進料罐以及分餾塔，進料罐的中部設置有進料管道，進料罐的內腔底部安裝有加熱裝置；進料罐的頂部安裝有與分餾塔中部連通的氣管，進料罐的下部還安裝有與分餾塔底部連通的管道，且分餾塔的最底部不低于進料罐的內部液面；進料罐的上端側壁還安裝有加氫管道，本技術通過設置進料罐，使得原料在進料罐中進行加熱氣化，而且進料罐與分餾塔有氣管和管道兩條管道連通，使得分餾塔中聚積的液體直接進入到減料罐中進行加熱，避免了使用其他的加熱裝置，節省能源。
