本技術涉及泵體，更具體地說，涉及一種泵體連接防脫組件。

背景技術：

1、水泵是輸送液體或使液體增壓的機械。它將原動機的機械能或其他外部能量傳送給液體，使液體能量增加，主要用來輸送液體包括水、油、酸堿液、乳化液、懸乳液和液態金屬等。

2、現有的泵體出水接頭與水管主要分為螺紋連接和凹凸結構連接兩種方式，螺紋連接的方式雖然穩定性得到保障，但是操作較為繁瑣，在拆裝水管時需要耗費大量的時間，而通過凹凸結構的連接方式雖然裝卸較為便捷，但是穩定性難以得到保證，水管在使用過程中，一旦出現打轉或者拉扯，容易導致水管出現脫落，使用存在缺陷。

3、鑒于此，我們提出一種泵體連接防脫組件。

技術實現思路

1、1.要解決的技術問題

2、本實用新型的目的在于提供一種泵體連接防脫組件，以解決上述背景技術中提出泵體在連接水管時，操作不夠便捷，水管容易脫落的問題。

3、2.技術方案

4、一種泵體連接防脫組件，包括水泵本體和對接管，所述水泵本體外側分別固定設置有出水管、進水管，所述出水管、進水管內側均固定設置有連接管，且出水管、進水管內側位于連接管外側部分設置有安裝槽，兩組所述安裝槽外側均固定套設有固定框，所述固定框內側活動設置有兩組安裝板，兩組所述安裝板外側均固定設置有定位桿，且固定框內側設置有多組限位彈簧，多組所述限位彈簧一端分別連接于固定框兩側，且限位彈簧另一端連接于安裝板，所述對接管外側固定設置有固定筒，所述固定筒活動貫穿插接于安裝槽，且固定筒外側開設有兩組對接定位桿的定位孔。

5、優選地，所述固定筒外側位于對接管外側部分固定設置有固定片，所述固定片外側位于固定筒內側部分固定設置有密封墊。

6、優選地，所述安裝板外側固定設置有弧形塊，所述固定框內側活動設置有對接弧形塊的壓塊，所述壓塊外側固定設置有活動桿，所述活動桿活動貫穿固定框并延伸至外側。

7、優選地，所述弧形塊外側固定設置有對接壓塊的限位塊。

8、優選地，所述活動桿外側套設有復位彈簧，所述復位彈簧一端連接于壓塊，且復位彈簧另一端連接于固定框內側。

9、優選地，所述固定框內側固定設置有兩組滑桿，兩組所述滑桿分別活動貫穿于兩組安裝板。

10、優選地，所述活動桿外側端位于固定框外側部分固定設置有連接桿，所述連接桿外側固定套設有防滑套，且防滑套為軟性材料制成。

11、3.有益效果

12、相比于現有技術，本實用新型的優點在于：

13、1、本實用新型通過設置連接管、安裝槽、對接管、固定筒、固定片、密封墊、安裝板、限位彈簧、定位桿、定位孔等機構，且通過各個機構的相互配合，使得能夠方便快速對泵體和水管進行連接，在保證水管連接穩定性的同時，方便工人進行操作，避免水管出現脫落的情況，有效提高工作效率。

14、2、本實用新型通過設置弧形塊、壓塊、活動桿、連接桿、復位彈簧等機構，且通過各個機構的相互配合，使得在方便對水管進行固定的同時，也可以快速對水管進行拆卸，使用非常靈活便捷，進一步提高對水管的裝卸便捷性，保證水泵的正常使用。

技術特征：

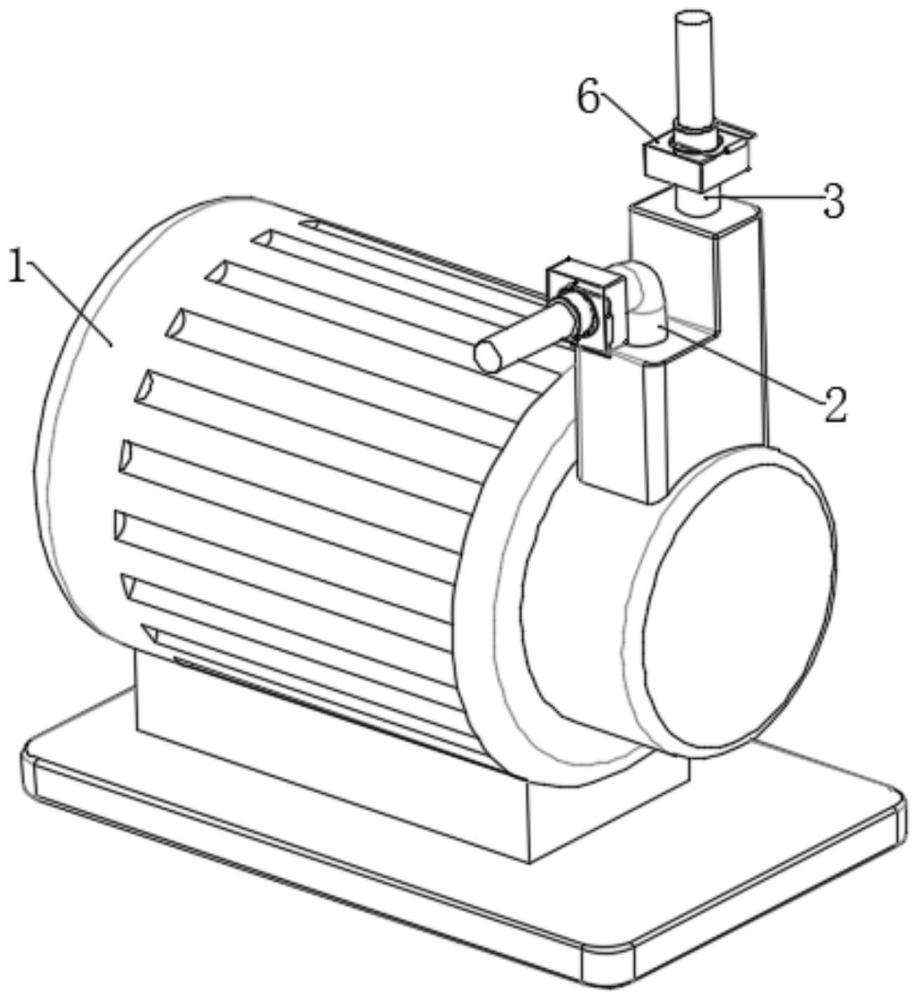

1.一種泵體連接防脫組件，包括水泵本體(1)和對接管(7)，其特征在于：所述水泵本體(1)外側分別固定設置有出水管(2)、進水管(3)，所述出水管(2)、進水管(3)內側均固定設置有連接管(4)，且出水管(2)、進水管(3)內側位于連接管(4)外側部分設置有安裝槽(5)，兩組所述安裝槽(5)外側均固定套設有固定框(6)，所述固定框(6)內側活動設置有兩組安裝板(11)，兩組所述安裝板(11)外側均固定設置有定位桿(13)，且固定框(6)內側設置有多組限位彈簧(12)，多組所述限位彈簧(12)一端分別連接于固定框(6)兩側，且限位彈簧(12)另一端連接于安裝板(11)，所述對接管(7)外側固定設置有固定筒(8)，所述固定筒(8)活動貫穿插接于安裝槽(5)，且固定筒(8)外側開設有兩組對接定位桿(13)的定位孔(14)。

2.根據權利要求1所述的一種泵體連接防脫組件，其特征在于：所述固定筒(8)外側位于對接管(7)外側部分固定設置有固定片(9)，所述固定片(9)外側位于固定筒(8)內側部分固定設置有密封墊(10)。

3.根據權利要求1所述的一種泵體連接防脫組件，其特征在于：所述安裝板(11)外側固定設置有弧形塊(15)，所述固定框(6)內側活動設置有對接弧形塊(15)的壓塊(16)，所述壓塊(16)外側固定設置有活動桿(17)，所述活動桿(17)活動貫穿固定框(6)并延伸至外側。

4.根據權利要求3所述的一種泵體連接防脫組件，其特征在于：所述弧形塊(15)外側固定設置有對接壓塊(16)的限位塊(19)。

5.根據權利要求3所述的一種泵體連接防脫組件，其特征在于：所述活動桿(17)外側套設有復位彈簧(20)，所述復位彈簧(20)一端連接于壓塊(16)，且復位彈簧(20)另一端連接于固定框(6)內側。

6.根據權利要求1所述的一種泵體連接防脫組件，其特征在于：所述固定框(6)內側固定設置有兩組滑桿(21)，兩組所述滑桿(21)分別活動貫穿于兩組安裝板(11)。

7.根據權利要求3所述的一種泵體連接防脫組件，其特征在于：所述活動桿(17)外側端位于固定框(6)外側部分固定設置有連接桿(18)，所述連接桿(18)外側固定套設有防滑套(22)，且防滑套(22)為軟性材料制成。

技術總結
本技術公開了泵體技術領域內的一種泵體連接防脫組件，包括水泵本體和對接管，水泵本體外側分別固定設置有出水管、進水管，出水管、進水管內側均固定設置有連接管，且出水管、進水管內側位于連接管外側部分設置有安裝槽，兩組安裝槽外側均固定套設有固定框，固定框內側活動設置有兩組安裝板，兩組安裝板外側均固定設置有定位桿，且固定框內側設置有多組限位彈簧，且固定筒外側開設有兩組對接定位桿的定位孔，本技術通過簡單的安裝結構，能夠方便快速對泵體和水管進行連接，在保證水管連接穩定性的同時，方便工人進行操作，避免水管出現脫落的情況，有效提高工作效率，其實用效果佳，值得現有市場推廣使用。

技術研發人員：汪曉光,劉杰,汪連洪,胡順友,胡名橐,江理理,巴鑫
受保護的技術使用者：天津市克賽斯工貿有限公司
技術研發日：20240409
技術公布日：2025/4/28
