：本技術屬于深井泵，特指一種深井泵出水節與外殼的連接結構。

背景技術

0、
背景技術：

1、深井泵是浸入地下水井中進行抽取和輸送水的一種泵，被廣泛應用于農田排灌、工礦企業、城市給排水和污水處理等。

2、深井泵包括外殼、進水節、水力組件、出水節、驅動裝置，水力組件設置在外殼內，且包括多組導葉和葉輪，所述葉輪由驅動裝置驅動，外殼一端連接進水節、另一端連接出水節。

3、現有的出水節和外殼采用螺釘、螺桿拉緊后緊固，或是出水節和外殼采用外螺紋與內螺紋配合連接。其不足之處在于：安裝不便，出水節與外殼之間的密封效果不好。

技術實現思路

0、
技術實現要素：

1、本實用新型的目的是提供一種深井泵出水節與外殼的連接結構，其裝配方便，且出水節與外殼之間的密封效果好。

2、本實用新型是這樣實現的：

3、一種深井泵出水節與外殼的連接結構，包括外殼和出水節，所述出水節的外側壁內凹形成環形凹槽一，所述外殼套裝在出水節外，且通過滾筋在環形凹槽一處形成內凸環，所述內凸環的內表面緊貼環形凹槽一的外表面。

4、在上述的一種深井泵出水節與外殼的連接結構中，所述出水節的外側壁還設有位于環形凹槽一遠離外殼一側的環形凹槽二，在環形凹槽一與環形凹槽二7之間形成環形凸起，所述外殼伸入環形凹槽二，且在環形凸起處通過滾筋形成緊貼環形凸起的外凸環。

5、在上述的一種深井泵出水節與外殼的連接結構中，所述環形凹槽一可以設置有兩個以上，環形凹槽二設置在遠離外殼的最后一道環形凹槽一遠離外殼的一側，相鄰兩個環形凹槽一之間形成環形凸起，外殼在環形凸起處形成外凸環。

6、在上述的一種深井泵出水節與外殼的連接結構中，所述環形凹槽一的深度d1大于環形凹槽二的深度d2。

7、在上述的一種深井泵出水節與外殼的連接結構中，所述環形凹槽一和環形凹槽二的截面均為圓弧形，且環形凹槽一的截面半徑r1大于環形凹槽二的截面半徑r2。

8、在上述的一種深井泵出水節與外殼的連接結構中，所述環形凸起的截面為圓弧形，且環形凸起的截面半徑r3介于環形凹槽一的截面半徑r1與環形凹槽二的截面半徑r2之間。

9、在上述的一種深井泵出水節與外殼的連接結構中，所述環形凸起不凸出出水節靠近外殼的外周面。

10、在上述的一種深井泵出水節與外殼的連接結構中，所述外殼的材料為304不銹鋼、冷軋鋼或鍍鋅板，所述出水節的材料為塑料、鑄鐵或鋁合金。

11、本實用新型相比現有技術突出的優點是：

12、1、本實用新型的外殼通過滾筋成型在出水節外，裝配方便，安裝精度高；且在出水節外側壁上設置環形凹槽一，在外殼上形成內凸環，內凸環的內表面緊貼環形凹槽一的外表面，出水節與外殼之間的密封效果好；

13、2、本實用新型出水節的外側壁還設有位于環形凹槽一遠離外殼一側的環形凹槽二，在環形凹槽一與環形凹槽二之間形成環形凸起，所述外殼伸入環形凹槽二，且在環形凸起處通過滾筋形成緊貼環形凸起的外凸環，在環形凹槽一與內凸環之間、環形凸起與外凸環之間均會形成很好地密封，兩道密封，密封效果好。

技術特征：

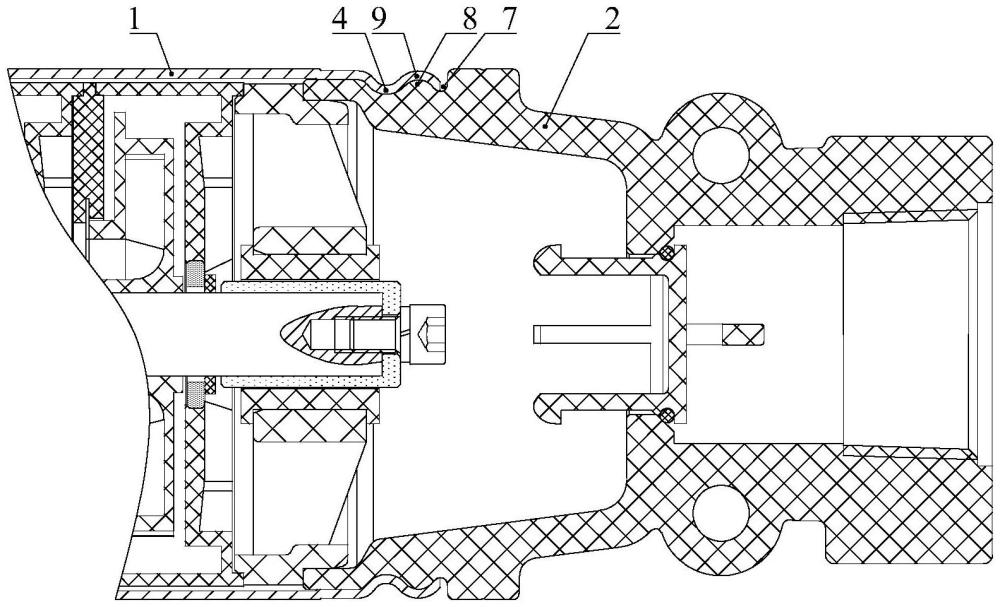

1.一種深井泵出水節與外殼的連接結構，包括外殼(1)和出水節(2)，其特征在于：所述外殼(1)通過滾筋成型在出水節(2)外，所述出水節(2)的外側壁內凹形成環形凹槽一(3)，所述外殼(1)套裝在出水節(2)外，且通過滾筋在環形凹槽一(3)處形成內凸環(4)，所述內凸環(4)的內表面(5)緊貼環形凹槽一(3)的外表面(6)。

2.根據權利要求1所述的一種深井泵出水節與外殼的連接結構，其特征在于：所述出水節(2)的外側壁還設有位于環形凹槽一(3)遠離外殼(1)一側的環形凹槽二(7)，在環形凹槽一(3)與環形凹槽二(7)之間形成環形凸起(8)，所述外殼(1)伸入環形凹槽二(7)，且在環形凸起(8)處通過滾筋形成緊貼環形凸起(8)的外凸環(9)。

3.根據權利要求2所述的一種深井泵出水節與外殼的連接結構，其特征在于：所述環形凹槽一(3)的深度大于環形凹槽二(7)的深度。

4.根據權利要求2所述的一種深井泵出水節與外殼的連接結構，其特征在于：所述環形凹槽一(3)和環形凹槽二(7)的截面均為圓弧形，且環形凹槽一(3)的截面半徑大于環形凹槽二(7)的截面半徑。

5.根據權利要求4所述的一種深井泵出水節與外殼的連接結構，其特征在于：所述環形凸起(8)的截面為圓弧形，且環形凸起(8)的截面半徑介于環形凹槽一(3)的截面半徑與環形凹槽二(7)的截面半徑之間。

6.根據權利要求2所述的一種深井泵出水節與外殼的連接結構，其特征在于：所述環形凸起(8)不凸出出水節(2)靠近外殼(1)的外周面(10)。

7.根據權利要求1所述的一種深井泵出水節與外殼的連接結構，其特征在于：所述外殼(1)的材料為304不銹鋼、冷軋鋼或鍍鋅板，所述出水節(2)的材料為塑料、鑄鐵或鋁合金。

技術總結
本技術屬于深井泵技術領域，特指一種深井泵出水節與外殼的連接結構，包括外殼和出水節，所述出水節的外側壁內凹形成環形凹槽一，所述外殼套裝在出水節外，且通過滾筋在環形凹槽一處形成內凸環，所述內凸環的內表面緊貼環形凹槽一的外表面。本技術裝配方便，且出水節與外殼之間的密封效果好。

技術研發人員：王侶鈞,張增立,林晨麒,鄭祥坤
受保護的技術使用者：浙江大元泵業股份有限公司
技術研發日：20240417
技術公布日：2025/4/28
