本技術涉及工業風扇，尤其涉及一種工業風扇的可調角度底盤組件。

背景技術：

1、工業大風扇作為通風領域的工業用具，工業風扇轉動單元主要由底盤，扇葉組件、電機、扇葉連接板等組成?，F有的工業大風扇其扇葉的角度都是固定的，無法根據不同的使用需求進行調整。因此，針對以上現狀，迫切需要開發一種調節方便，便于根據需要調整扇葉的傾斜角度的工業風扇的可調角度底盤組件，以克服當前實際應用中的不足，滿足當前的需求。

技術實現思路

1、本實用新型的目的在于提供一種工業風扇的可調角度底盤組件，以解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種工業風扇的可調角度底盤組件，包括底盤、機罩、扇葉連接板、環形齒輪、斜齒輪、軸承座、鎖緊機構和軸承，所述底盤上安裝有多個扇葉連接板，每個所述扇葉連接板的前端均固定連接有轉軸，每個所述轉軸均貫穿兩個軸承座和一個鎖緊機構，所述轉軸通過軸承與軸承座轉動連接，每個所述轉軸的前端均安裝有一個斜齒輪，所述底盤內轉動連接有環形齒輪，所述斜齒輪與環形齒輪相嚙合，所述鎖緊機構包括：鎖緊套和夾緊把手，所述轉軸從鎖緊套中穿過，所述鎖緊套的右半段安裝有夾緊把手，所述夾緊把手通過螺紋與鎖緊套相連，所述鎖緊套的右半段設置有調節間隙。

4、優選的：所述軸承座和鎖緊機構均通過螺栓與底盤可拆卸固定。

5、優選的：所述底盤上安裝有用于罩住環形齒輪和斜齒輪的機罩。

6、優選的：所述底盤上設置有連接孔。

7、優選的：每個所述軸承座內均設置有一個用于卡住軸承外圈的卡槽，每個所述軸承的前側均設置有一個擋圈，所述擋圈安裝于轉軸上。

8、本實用新型的有益效果是：該工業風扇的可調角度底盤組件，調節時，先將夾緊把手擰松使得轉軸可以轉動，然后，用手轉動一個扇葉連接板，通過扇葉連接板帶動轉軸和斜齒輪轉動，通過斜齒輪帶動環形齒輪轉動，通過環形齒輪帶動其他的斜齒輪、轉軸和扇葉連接板一起轉動，從而同時調整多個扇葉連接板的傾斜角度，調整好之后，再擰緊夾緊把手將轉軸夾緊到鎖緊套內使得轉軸無法轉動，最后，用螺栓將扇葉固定到扇葉連接板上即可，以便根據需要調整扇葉的傾斜角度。綜上所述，本實用新型調節方便，便于根據需要調整扇葉的傾斜角度。

技術特征：

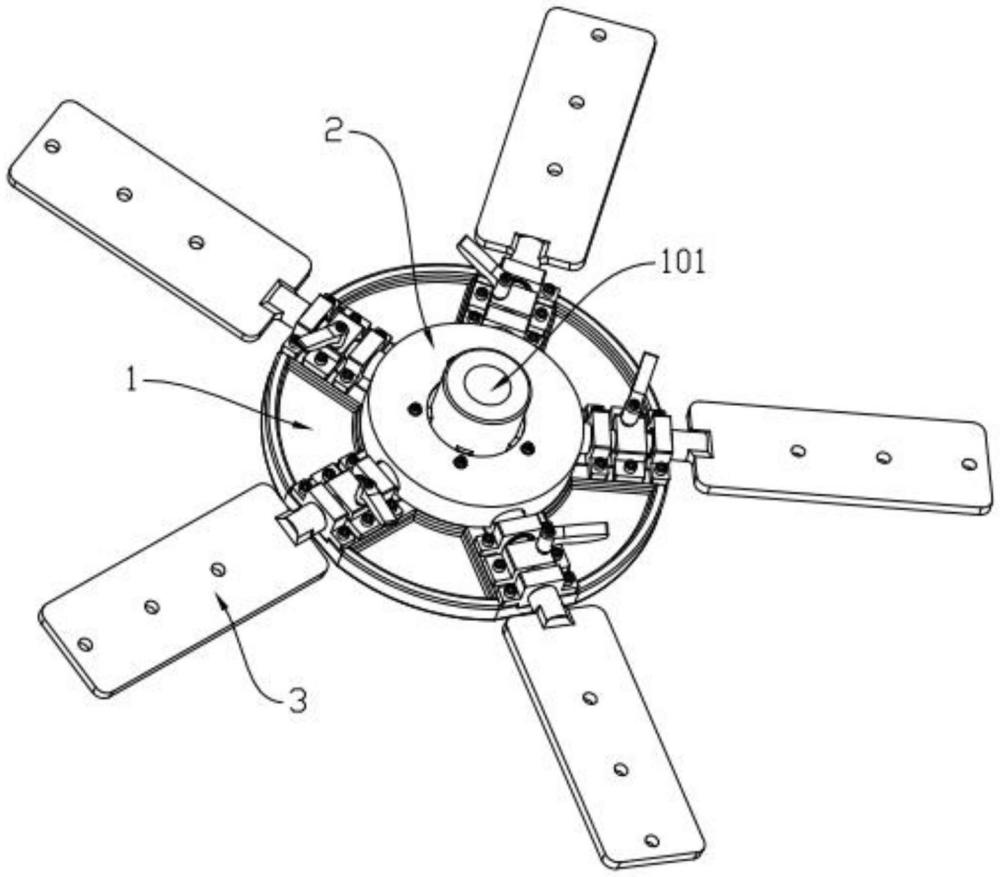

1.一種工業風扇的可調角度底盤組件，其特征在于，包括底盤(1)、機罩(2)、扇葉連接板(3)、環形齒輪(4)、斜齒輪(5)、軸承座(6)、鎖緊機構(7)和軸承(8)，所述底盤(1)上安裝有多個扇葉連接板(3)，每個所述扇葉連接板(3)的前端均固定連接有轉軸(301)，每個所述轉軸(301)均貫穿兩個軸承座(6)和一個鎖緊機構(7)，所述轉軸(301)通過軸承(8)與軸承座(6)轉動連接，每個所述轉軸(301)的前端均安裝有一個斜齒輪(5)，所述底盤(1)內轉動連接有環形齒輪(4)，所述斜齒輪(5)與環形齒輪(4)相嚙合，所述鎖緊機構(7)包括：鎖緊套(701)和夾緊把手(702)，所述轉軸(301)從鎖緊套(701)中穿過，所述鎖緊套(701)的右半段安裝有夾緊把手(702)，所述夾緊把手(702)通過螺紋與鎖緊套(701)相連，所述鎖緊套(701)的右半段設置有調節間隙(703)。

2.根據權利要求1所述的工業風扇的可調角度底盤組件，其特征在于，所述軸承座(6)和鎖緊機構(7)均通過螺栓與底盤(1)可拆卸固定。

3.根據權利要求1所述的工業風扇的可調角度底盤組件，其特征在于，所述底盤(1)上安裝有用于罩住環形齒輪(4)和斜齒輪(5)的機罩(2)。

4.根據權利要求1所述的工業風扇的可調角度底盤組件，其特征在于，所述底盤(1)上設置有連接孔(101)。

5.根據權利要求1-4任一項所述的工業風扇的可調角度底盤組件，其特征在于，每個所述軸承座(6)內均設置有一個用于卡住軸承(8)外圈的卡槽(601)，每個所述軸承(8)的前側均設置有一個擋圈(9)，所述擋圈(9)安裝于轉軸(301)上。

技術總結
本技術涉及工業風扇技術領域，公開了一種工業風扇的可調角度底盤組件，包括底盤、機罩、扇葉連接板、環形齒輪、斜齒輪、軸承座、鎖緊機構和軸承，底盤上安裝有多個扇葉連接板，每個扇葉連接板的前端均固定有連接有轉軸，每個轉軸均貫穿兩個軸承座和一個鎖緊機構，轉軸通過軸承與軸承座轉動連接，每個轉軸的前端均安裝有一個斜齒輪，底盤內轉動連接有環形齒輪，斜齒輪與環形齒輪相嚙合，鎖緊機構包括：鎖緊套和夾緊把手，轉軸從鎖緊套中穿過，鎖緊套的右半段安裝有夾緊把手，夾緊把手通過螺紋與鎖緊套相連，鎖緊套的右半段設置有調節間隙。本技術調節方便，便于根據需要調整扇葉的傾斜角度。

技術研發人員：丘俊
受保護的技術使用者：廣州奇翔實業有限公司
技術研發日：20240713
技術公布日：2025/4/28
