本技術屬于大蒜清洗，特別是涉及一種大蒜清洗除泥裝置。

背景技術：

1、大蒜是我們在日常生活中常見的食物，通常被人們作為調味料來進行使用，但大蒜不僅是調味料還可以用來入藥其具有很高藥用價值，根據實驗表明，眾所周知大蒜是生長在泥土里面的，所以采摘后的大蒜表面會有殘留的泥土和雜質，在進行加工之前需要將大蒜進行清洗除去其表面的泥土和雜質，現有的大蒜清洗方式主要采用氣泡清洗機，具有較好的清洗效率。

2、大蒜在使用氣泡清洗機對其表面雜質及泥土進行清潔時，多直接傾倒至清洗機中，大蒜表面部分泥塊及顆粒會一同進入清洗機中，使得清洗機中的水體較快臟污，降低了大蒜清洗的潔凈度，因此需要一種大蒜清洗除泥裝置，可在大蒜清洗時預先將其表面的泥土分離出去，從而降低大蒜清洗時的含泥量，進而提高大蒜清洗后的潔凈度。

技術實現思路

1、本實用新型的目的是提供一種大蒜清洗除泥裝置，在大蒜清洗時預先將其表面的泥土分離出去，從而降低大蒜清洗時的含泥量，進而提高大蒜清洗后的潔凈度，以解決上述背景技術所提出的技術問題。

2、本實用新型解決上述技術問題的技術方案如下：一種大蒜清洗除泥裝置，其包括架臺：所述架臺的頂部焊接有進料槽和滾筒架并固定安裝有吸塵箱，所述滾筒架的表面轉動安裝有滾筒，所述架臺的頂部固定安裝有電機一，所述電機一的輸出軸通過法蘭固定連接有轉盤一，所述滾筒的表面固定安裝有轉盤二，所述滾筒架的頂部滑動連接有不銹鋼管，所述不銹鋼管的底部連通有吸塵罩，所述滾筒架的表面焊接有載板，所述載板的底部通過螺栓固定安裝有電機二，所述電機二的輸出軸貫穿至載板的上方并固定連接有圓板，所述載板的頂部轉動連接有齒桿，所述圓板的表面設置有撥軸，所述載板的頂部焊接有兩個對稱設置的套塊，兩個所述套塊之間共同滑動安裝有齒條，所述齒條的后側焊接有連接塊，所述連接塊與不銹鋼管之間焊接，所述架臺的右側安裝有清洗機。

3、優選的，所述滾筒向右下方傾斜，所述轉盤一與轉盤二之間通過皮帶傳動連接。

4、優選的，所述滾筒架的表面焊接有導料斗，所述導料斗的數量為兩個，所述導料斗的后側向后下方傾斜。

5、優選的，所述不銹鋼管的出風端與吸塵箱的進風端之間通過軟管連通。

6、優選的，所述撥軸與圓板之間轉動連接，所述撥軸的頂端延伸至齒桿的內腔。

7、優選的，所述齒桿的后側與齒條之間嚙合。

8、1、本實用新型的有益效果是：本實用新型通過電機一、轉盤一和轉盤二的配合使用帶動滾筒轉動，此時大蒜會在滾筒中轉動并向右下方滑動，大蒜彼此之間的摩擦，會使得其表面的泥塊得以經由滾筒的孔隙中掉出，同時通過吸塵箱、不銹鋼管和吸塵罩的配合可對此過程中的揚塵進行收集，即可達到在大蒜清洗時預先將其表面的泥土分離出去，從而降低大蒜清洗時的含泥量，進而提高大蒜清洗后的潔凈度的目的。

9、2、本實用新型通過導料斗的設置，對泥塊進行導向，避免泥塊落積在架臺頂部不便清理的情況發生。

10、3、本實用新型通過撥軸的轉動設置，減小了撥軸撥動齒桿時的摩擦，避免了撥軸撥動齒桿轉動時阻力較大的情況發生。

技術特征：

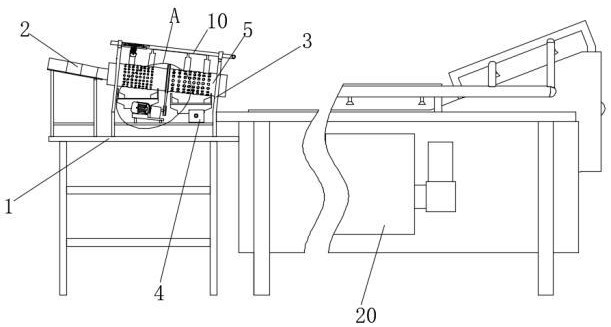

1.一種大蒜清洗除泥裝置，其特征在于，包括架臺（1）：所述架臺（1）的頂部焊接有進料槽（2）和滾筒架（3）并固定安裝有吸塵箱（4），所述滾筒架（3）的表面轉動安裝有滾筒（5），所述架臺（1）的頂部固定安裝有電機一（6），所述電機一（6）的輸出軸通過法蘭固定連接有轉盤一（7），所述滾筒（5）的表面固定安裝有轉盤二（8），所述滾筒架（3）的頂部滑動連接有不銹鋼管（10），所述不銹鋼管（10）的底部連通有吸塵罩（11），所述滾筒架（3）的表面焊接有載板（12），所述載板（12）的底部通過螺栓固定安裝有電機二（13），所述電機二（13）的輸出軸貫穿至載板（12）的上方并固定連接有圓板（14），所述載板（12）的頂部轉動連接有齒桿（15），所述圓板（14）的表面設置有撥軸（16），所述載板（12）的頂部焊接有兩個對稱設置的套塊（17），兩個所述套塊（17）之間共同滑動安裝有齒條（18），所述齒條（18）的后側焊接有連接塊（19），所述連接塊（19）與不銹鋼管（10）之間焊接，所述架臺（1）的右側安裝有清洗機（20）。

2.根據權利要求1所述的一種大蒜清洗除泥裝置，其特征在于，所述滾筒（5）向右下方傾斜，所述轉盤一（7）與轉盤二（8）之間通過皮帶傳動連接。

3.根據權利要求2所述的一種大蒜清洗除泥裝置，其特征在于，所述滾筒架（3）的表面焊接有導料斗（9），所述導料斗（9）的數量為兩個，所述導料斗（9）的后側向后下方傾斜。

4.根據權利要求3所述的一種大蒜清洗除泥裝置，其特征在于，所述不銹鋼管（10）的出風端與吸塵箱（4）的進風端之間通過軟管連通。

5.根據權利要求4所述的一種大蒜清洗除泥裝置，其特征在于，所述撥軸（16）與圓板（14）之間轉動連接，所述撥軸（16）的頂端延伸至齒桿（15）的內腔。

6.根據權利要求5所述的一種大蒜清洗除泥裝置，其特征在于，所述齒桿（15）的后側與齒條（18）之間嚙合。

技術總結
本技術公開了一種大蒜清洗除泥裝置，其包括架臺：所述架臺的頂部焊接有進料槽和滾筒架并固定安裝有吸塵箱，所述滾筒架的表面轉動安裝有滾筒，所述架臺的頂部固定安裝有電機一，所述電機一的輸出軸通過法蘭固定連接有轉盤一。本技術通過電機一、轉盤一和轉盤二的配合使用帶動滾筒轉動，此時大蒜會在滾筒中轉動并向右下方滑動，大蒜彼此之間的摩擦，會使得其表面的泥塊得以經由滾筒的孔隙中掉出，同時通過吸塵箱、不銹鋼管和吸塵罩的配合可對此過程中的揚塵進行收集，即可達到在大蒜清洗時預先將其表面的泥土分離出去，從而降低大蒜清洗時的含泥量，進而提高大蒜清洗后的潔凈度的目的。

技術研發人員：李婷婷,張虎子
受保護的技術使用者：金鄉縣鼎順農貿有限公司
技術研發日：20240412
技術公布日：2025/4/28
