本技術提供一種換油裝置，屬于減速電機附屬設備，特別涉及一種減速機換油裝置。

背景技術：

1、減速機是一種用于降低機械設備運動速度并增加扭矩的裝置。它通常由齒輪組成，通過齒輪的互相嚙合來實現速度的降低和扭矩的增加。減速機廣泛應用于各種工業領域，包括制造業、采礦業、能源行業等，用于驅動各種設備和機械，例如輸送機、攪拌器、起重機等。減速機的種類和規格多種多樣，可以根據具體的需求選擇不同類型的減速機，例如斜齒輪減速機、蝸輪減速機、行星減速機等。

2、隨著時間的推移和使用的進行，減速機中的潤滑油會逐漸受到污染、氧化和磨損，導致其潤滑性能下降，甚至可能產生沉淀物和雜質。如果不及時更換油，這些污染物會影響減速機的正常運行，增加零部件的磨損，降低傳動效率，甚至可能導致減速機的故障，而現有的減速機換油方式多為人工打開油箱封蓋進行自然傾倒，再將新的潤滑油倒入油箱內，該過程不僅費時費力，油箱內還可能殘留舊油對減速機產生機械損壞，使用不便。

技術實現思路

1、本申請實施例為了彌補現有技術的不足，通過提供及一種減速機換油裝置，解決了現有技術中減速機換油不便，換油不徹底，操作繁瑣的問題。

2、為了解決上述技術問題，本實用新型提供如下技術方案：一種減速機換油裝置，包括外殼體，所述外殼體的內部設有分別和外殼體對應的注油油箱和吸油油箱，外殼體的下方連接有油管，油管的內部設有單向閥芯，注油油箱的底端固定連接有和單向閥芯對應的擠壓組件，吸油油箱的底端內部活動連接有和單向閥芯對應的t型的推動組件。

3、優選的：所述外殼體的上方連接有貫穿外殼體并和注油油箱和吸油油箱對應的連接管，外殼體的底端設有貫穿外殼體、吸油油箱和注油油箱的貫通孔。

4、優選的：所述擠壓組件包括置于注油油箱底端外部固定連接的連接框架，連接框架的內部通過長度大于自身直徑的限位板連接有和貫通孔對應的活塞柱，連接框架和限位板之間設有若干均勻分布的彈簧。

5、優選的：所述推動組件包括置于吸油油箱內部并環繞在貫通孔外圈的拉簧，拉簧的另一端連接有和貫通孔對應的t型的限位件。

6、優選的：所述單向閥芯的外部套設有置于油管內部且直徑和貫通孔對應的閥體，閥體靠近貫通孔的一端上連接有若干均勻分布的過油孔，閥體的內部設有直徑大于閥體內徑的過油槽，過油槽靠近過油孔的一側設有直徑小于閥體內徑且和單向閥芯對應的限位孔。

7、優選的：所述單向閥體上端設有和限位孔對應的錐形的阻擋件，單向閥體內部中空且外壁上設有貫穿單向閥體的通槽，阻擋件遠離限位孔的一端固定連接有置于單向閥體內部的阻擋彈簧，阻擋彈簧的另一端連接有嵌入單向閥體內部的阻擋環。

8、優選的：所述阻擋件內設有貫穿阻擋件的貫通槽，貫通槽的內部通過第二拉簧連接有密封板。

9、本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

10、本實用新型通過設置內置吸油油箱和注油油箱的外殼體，通過更換不同的油箱與油管對應，使油管內部的單向閥芯分別和擠壓組件、推動組件對應，從而實現單向過油的效果，從而便于對減速機進行換油流程。

11、本實用新型的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本實用新型的實踐中得到教導。

技術特征：

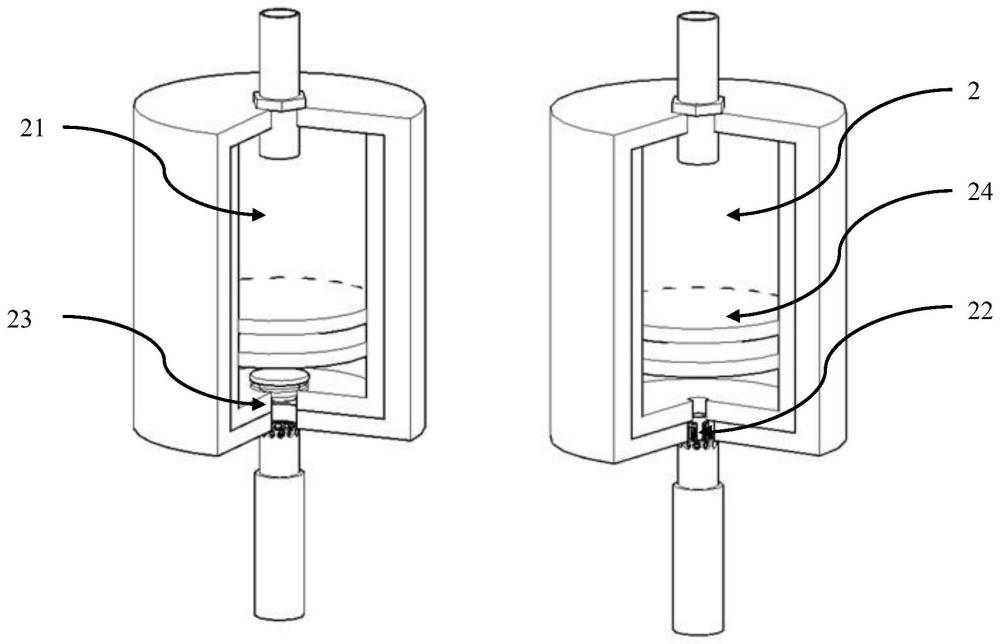

1.一種減速機換油裝置，包括外殼體(1)，其特征在于：所述外殼體(1)的內部設有分別和外殼體(1)對應的注油油箱(2)和吸油油箱(21)，外殼體(1)的下方連接有油管(11)，油管(11)的內部設有單向閥芯(12)，注油油箱(2)的底端固定連接有和單向閥芯(12)對應的擠壓組件(22)，吸油油箱(21)的底端內部活動連接有和單向閥芯(12)對應的t型的推動組件(23)。

2.根據權利要求1所述的一種減速機換油裝置，其特征在于：所述外殼體(1)的上方連接有貫穿外殼體(1)并和注油油箱(2)和吸油油箱(21)對應的連接管(13)，外殼體(1)的底端設有貫穿外殼體(1)、吸油油箱(21)和注油油箱(2)的貫通孔(14)，注油油箱(2)和吸油油箱(21)內部均設有活塞板(24)。

3.根據權利要求2所述的一種減速機換油裝置，其特征在于：所述擠壓組件(22)包括置于注油油箱(2)底端外部固定連接的連接框架(221)，連接框架(221)的內部通過長度大于自身直徑的限位板(222)連接有和貫通孔(14)對應的活塞柱(223)，連接框架(221)和限位板(222)之間設有若干均勻分布的彈簧(224)。

4.根據權利要求2所述的一種減速機換油裝置，其特征在于：所述推動組件(23)包括置于吸油油箱(21)內部并環繞在貫通孔(14)外圈的拉簧(231)，拉簧(231)的另一端連接有和貫通孔(14)對應的t型的限位件(232)。

5.根據權利要求2所述的一種減速機換油裝置，其特征在于：所述單向閥芯(12)的外部套設有置于油管(11)內部且直徑和貫通孔(14)對應的閥體(15)，閥體(15)靠近貫通孔(14)的一端上連接有若干均勻分布的過油孔(16)，閥體(15)的內部設有直徑大于閥體(15)內徑的過油槽(17)，過油槽(17)靠近過油孔(16)的一側設有直徑小于閥體(15)內徑且和單向閥芯(12)對應的限位孔(18)。

6.根據權利要求5所述的一種減速機換油裝置，其特征在于：所述單向閥芯(12)上端設有和限位孔(18)對應的錐形的阻擋件(121)，單向閥芯(12)內部中空且外壁上設有貫穿單向閥芯(12)的通槽(122)，阻擋件(121)遠離限位孔(18)的一端固定連接有置于單向閥芯(12)內部的阻擋彈簧(123)，阻擋彈簧(123)的另一端連接有嵌入單向閥芯(12)內部的阻擋環(124)。

7.根據權利要求6所述的一種減速機換油裝置，其特征在于：所述阻擋件(121)內設有貫穿阻擋件(121)的貫通槽，貫通槽的內部通過第二拉簧(125)連接有密封板(126)。

技術總結
本技術提供一種換油裝置，屬于減速電機附屬設備技術領域，特別涉及一種減速機換油裝置，包括外殼體，所述外殼體的內部設有分別和外殼體對應的注油油箱和吸油油箱，外殼體的下方連接有油管，油管的內部設有單向閥芯，注油油箱的底端固定連接有和單向閥芯對應的擠壓組件，吸油油箱的底端內部活動連接有和單向閥芯對應的T型的推動組件，通過設置內置吸油油箱和注油油箱的外殼體，通過更換不同的油箱與油管對應，使油管內部的單向閥芯分別和擠壓組件、推動組件對應，從而實現單向過油的效果，從而便于對減速機進行換油流程，解決了現有技術中減速機換油不便，換油不徹底，操作繁瑣的問題。

技術研發人員：董連俊,佟強,劉振海,沈瀚辰
受保護的技術使用者：大連東鼎工業設備有限公司
技術研發日：20240417
技術公布日：2025/4/28
