本發明涉及煤礦瓦斯抽采管道布設，具體是一種煤礦瓦斯抽采管道布設裝置及其方法。

背景技術：

1、瓦斯(又稱煤層瓦斯(gas?ofcoalseam)、煤層氣)爆炸導致的煤礦事故約占煤礦事故總數的47％。為了保障安全生產，煤礦各級單位和部門都十分注重對瓦斯氣體的相關研究，目前煤礦生產中最常用的措施是用專門的管路將瓦斯氣體抽放出來，以保證礦井作業的安全進行。瓦斯管道是煤礦中用于抽放瓦斯氣體的專用管道。瓦斯管道的性能直接影響著煤礦的安全生產。

2、現有技術中，如申請號為：cn111637283a中公開的名稱為：一種管道施工用布設裝置，其中包括固定桿，所述固定桿的左右兩側對稱設置有兩個安裝桿，所述安裝桿上固定有安裝板，所述固定桿上套設有套管，所述套管上螺紋連接有第一固定螺釘，所述第一固定螺釘的端頭抵止在所述固定桿上，所述套管上固定有伸縮桿，所述伸縮桿的底端固定有第一夾塊，所述第一夾塊上通過第三固定螺釘固定有第二夾塊。

3、但上述專利無法根據管道的大小來調節設備內部的尺寸，從而設備的實用性不高，人員操作起來也較為不便，同時上述專利中調節高度的方法較為繁瑣，且在狹小空間時不便操作。

技術實現思路

1、本發明的目的在于提供一種煤礦瓦斯抽采管道布設裝置及其方法，以解決現有技術中的問題。

2、本發明的目的可以通過以下技術方案實現：

3、一種煤礦瓦斯抽采管道布設裝置及其方法，包括頂板，所述頂板的底端固定連接有用于調節管道高度的調節機構，所述調節機構的底端固定連接有上弧板，且上弧板的底端鉸接有下弧板，所述上弧板與下弧板的一側活動連接有用于固定連接有固定螺栓，所述上弧板與下弧板的外壁開設有通槽，且上弧板與下弧板的相對側活動連接有用于保護管道的防護機構，所述下弧板的底端固定連接有一組前后對稱的固定板，且固定板的相對側的固定連接有用于輔助支撐管道的支撐機構。

4、優選的，所述調節機構包括固定座、手輪、錐齒輪一、錐齒輪二、螺桿一、伸縮板和伸縮桿，所述手輪通過軸承固定連接于錐齒輪一的軸心處，所述錐齒輪二活動連接于錐齒輪一的底端，所述螺桿一的頂端固定連接于錐齒輪二的軸心處，且螺桿一的底端螺紋連接于伸縮板的內部，所述伸縮板活動連接于固定座的內部。

5、優選的，所述固定座的頂端固定連接于頂板的底端，所述伸縮桿的頂端固定連接于固定座的頂端，且伸縮桿的底端固定連接于上弧板的頂端，所述伸縮板的底端固定連接于上弧板的頂端。

6、優選的，所述手輪轉動連接于固定座的頂端外部，所述錐齒輪二轉動連接于固定座的頂端內部，所述錐齒輪一與錐齒輪二相嚙合。

7、優選的，所述防護機構包括把手、螺桿二、固定管、推桿、調節板、彈簧、橡膠墊和折疊桿，所述把手的固定連接于螺桿二的一端，且螺桿二的另一端轉動連接于推桿的一端內部，所述推桿的另一端固定連接于調節板的外壁，所述折疊桿的兩端滑動連接于橡膠墊的外壁，且折疊桿的中段鉸接于調節板的一側。

8、優選的，所述調節板的兩側開設有貫穿槽，所述彈簧的一端固定連接于固定管的一端，且彈簧的另一端通過貫穿槽固定連接于橡膠墊的外壁，所述固定管分別固定連接于上弧板與下弧板的外壁，所述彈簧活動連接于通槽的內部。

9、優選的，所述固定管的一端與螺桿二螺紋連接，所述螺桿二活動連接于固定管的內部，且推桿活動連接于固定管的內部。

10、優選的，所述支撐機構包括轉輪、蝸桿、蝸輪、連接殼、傳動桿、連接桿、抬升板和支撐板，所述轉輪固定連接于蝸桿的底端，所述蝸輪設置有左右對稱的兩個，所述蝸桿轉動連接于蝸輪的相對側，所述傳動桿固定連接于蝸輪的軸心處，所述連接桿的一端固定連接于傳動桿的一端，且連接桿的另一端活動連接于抬升板的底端，所述支撐板的底端一側固定連接于抬升板的一側，所述支撐板設置有前后對稱的兩個。

11、優選的，所述傳動桿轉動連接于連接殼的內部，且傳動桿兩端延伸至固定板的內部，所述連接桿活動連接于固定板的內部，所述蝸輪與蝸桿相嚙合，所述轉輪轉動連接于連接殼的底端。

12、本發明的有益效果：

13、1、本發明通過調節機構可在不同人員布設管道時根據管道需要的高度來調節上弧板與下弧板的高度，從而使管道可以保持在同一水平線，同時，通過可調高度可方便人員根據外部安裝的環境進行調節，從而更加方便人員安裝管道，減少出現遮擋帶來的不便；

14、2、本發明通過防護機構可通過轉動螺桿二，從而帶動橡膠墊貼緊管道，從而達到支撐防護的作用，同時在人員安裝橡膠材質的管道時，折疊桿與彈簧也可防止力度過大導致管道變形損壞的情況，同時橡膠墊也可在管道震動時達到一定的緩沖作用；

15、3、本發明通過支撐機構可通過調節支撐板的高度，從而使支撐板對管道的兩側進行托舉，從而防止遇到震動時管道出現形變的情況，同時也可有效提高管道安裝后的穩定性。

技術特征：

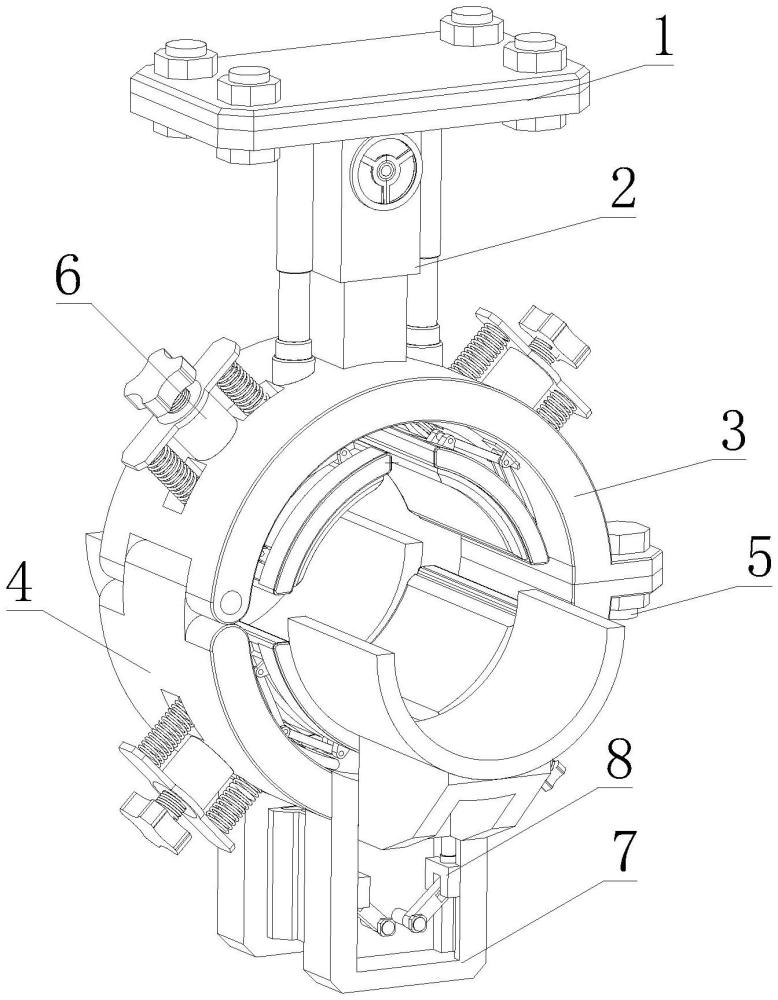

1.一種煤礦瓦斯抽采管道布設裝置，包括頂板(1)，其特征在于，所述頂板(1)的底端固定連接有用于調節管道高度的調節機構(2)，所述調節機構(2)的底端固定連接有上弧板(3)，且上弧板(3)的底端鉸接有下弧板(4)，所述上弧板(3)與下弧板(4)的一側活動連接有用于固定連接有固定螺栓(5)，所述上弧板(3)與下弧板(4)的外壁開設有通槽，且上弧板(3)與下弧板(4)的相對側活動連接有用于保護管道的防護機構(6)，所述下弧板(4)的底端固定連接有一組前后對稱的固定板(7)，且固定板(7)的相對側的固定連接有用于輔助支撐管道的支撐機構(8)。

2.根據權利要求1所述的一種煤礦瓦斯抽采管道布設裝置，其特征在于，所述調節機構(2)包括固定座(201)、手輪(202)、錐齒輪一(203)、錐齒輪二(204)、螺桿一(205)、伸縮板(206)和伸縮桿(207)，所述手輪(202)通過軸承固定連接于錐齒輪一(203)的軸心處，所述錐齒輪二(204)活動連接于錐齒輪一(203)的底端，所述螺桿一(205)的頂端固定連接于錐齒輪二(204)的軸心處，且螺桿一(205)的底端螺紋連接于伸縮板(206)的內部，所述伸縮板(206)活動連接于固定座(201)的內部。

3.根據權利要求2所述的一種煤礦瓦斯抽采管道布設裝置，其特征在于，所述固定座(201)的頂端固定連接于頂板(1)的底端，所述伸縮桿(207)的頂端固定連接于固定座(201)的頂端，且伸縮桿(207)的底端固定連接于上弧板(3)的頂端，所述伸縮板(206)的底端固定連接于上弧板(3)的頂端。

4.根據權利要求2所述的一種煤礦瓦斯抽采管道布設裝置，其特征在于，所述手輪(202)轉動連接于固定座(201)的頂端外部，所述錐齒輪二(204)轉動連接于固定座(201)的頂端內部，所述錐齒輪一(203)與錐齒輪二(204)相嚙合。

5.根據權利要求1所述的一種煤礦瓦斯抽采管道布設裝置，其特征在于，所述防護機構(6)包括把手(601)、螺桿二(602)、固定管(603)、推桿(604)、調節板(605)、彈簧(606)、橡膠墊(607)和折疊桿(608)，所述把手(601)的固定連接于螺桿二(602)的一端，且螺桿二(602)的另一端轉動連接于推桿(604)的一端內部，所述推桿(604)的另一端固定連接于調節板(605)的外壁，所述折疊桿(608)的兩端滑動連接于橡膠墊(607)的外壁，且折疊桿(608)的中段鉸接于調節板(605)的一側。

6.根據權利要求5所述的一種煤礦瓦斯抽采管道布設裝置，其特征在于，所述調節板(605)的兩側開設有貫穿槽(9)，所述彈簧(606)的一端固定連接于固定管(603)的一端，且彈簧(606)的另一端通過貫穿槽(9)固定連接于橡膠墊(607)的外壁，所述固定管(603)分別固定連接于上弧板(3)與下弧板(4)的外壁，所述彈簧(606)活動連接于通槽的內部。

7.根據權利要求5所述的一種煤礦瓦斯抽采管道布設裝置，其特征在于，所述固定管(603)的一端與螺桿二(602)螺紋連接，所述螺桿二(602)活動連接于固定管(603)的內部，且推桿(604)活動連接于固定管(603)的內部。

8.根據權利要求1所述的一種煤礦瓦斯抽采管道布設裝置，其特征在于，所述支撐機構(8)包括轉輪(801)、蝸桿(802)、蝸輪(803)、連接殼(804)、傳動桿(805)、連接桿(806)、抬升板(807)和支撐板(808)，所述轉輪(801)固定連接于蝸桿(802)的底端，所述蝸輪(803)設置有左右對稱的兩個，所述蝸桿(802)轉動連接于蝸輪(803)的相對側，所述傳動桿(805)固定連接于蝸輪(803)的軸心處，所述連接桿(806)的一端固定連接于傳動桿(805)的一端，且連接桿(806)的另一端活動連接于抬升板(807)的底端，所述支撐板(808)的底端一側固定連接于抬升板(807)的一側，所述支撐板(808)設置有前后對稱的兩個。

9.根據權利要求8所述的一種煤礦瓦斯抽采管道布設裝置，其特征在于，所述傳動桿(805)轉動連接于連接殼(804)的內部，且傳動桿(805)兩端延伸至固定板(7)的內部，所述連接桿(806)活動連接于固定板(7)的內部，所述蝸輪(803)與蝸桿(802)相嚙合，所述轉輪(801)轉動連接于連接殼(804)的底端。

10.一種煤礦瓦斯抽采管道布設方法，應用如權利要求1-9任意一項所述的煤礦瓦斯抽采管道布設裝置對煤礦瓦斯抽采管道進行布設，其特征在于：包含以下步驟:

技術總結
本發明涉及煤礦瓦斯抽采管道布設技術領域，公開一種煤礦瓦斯抽采管道布設裝置及其方法，包括頂板，所述頂板的底端固定連接有用于調節管道高度的調節機構，所述調節機構的底端固定連接有上弧板，且上弧板的底端鉸接有下弧板，所述上弧板與下弧板的一側活動連接有用于固定連接有固定螺栓，所述上弧板與下弧板的外壁開設有通槽，且上弧板與下弧板的相對側活動連接有用于保護管道的防護機構，所述下弧板的底端固定連接有一組前后對稱的固定板，本發明通過調節機構可在不同人員布設管道時根據管道需要的高度來調節上弧板與下弧板的高度，從而使管道可以保持在同一水平線，同時，通過可調高度可方便人員根據外部安裝的環境進行調節。

技術研發人員：楊濤,付強,段敏克,劉欽節,吳犇牛,鄧卓越
受保護的技術使用者：中國中煤能源集團有限公司西南分公司
技術研發日：
技術公布日：2025/4/28
