本技術涉及絞線加工，具體為一種絞線加工的拉絲機調絲桿結構。

背景技術：

1、絞線是以絞合單線繞絞線軸等角速度旋轉和絞線勻速前進運動實現的，常用的有銅、鋁兩種，銅、鋁線可以絞制成各種不同規格截面以及不同種類的電線電纜的導線電芯，適用于工作頻率較高，絞線擁有更高的機械性、柔韌性，絞線加工是一種電線電纜制造過程，其中多根單根導電線被扭曲或絞合在一起以形成一根更粗的電線，這個過程可以提高電線的柔韌性、機械強度和電氣性能，絞線加工的目的主要是為了改善電線電纜的性能，使其適用于各種特定的環境和用途，通過選擇合適的導電線材、絞合方式和結構設計，可以生產出滿足不同電氣、機械和環境要求的電線電纜產品。

2、絞線加工需要用到拉絲機，而傳統拉絲機的絲桿結構還存在一些不足，例如其在進行調節后的穩定性不佳，因此容易在其調節后造成一定的位置偏差，從而可能會因調節失效而影響線材的拉拔質量和效率，因此，針對上述問題提出一種絞線加工的拉絲機調絲桿結構。

技術實現思路

1、本實用新型的目的在于提供一種絞線加工的拉絲機調絲桿結構，其在進行調節后的穩定性較佳，因此不易在其調節后造成位置偏差，從而避免因調節失效而影響線材的拉拔質量和效率，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種絞線加工的拉絲機調絲桿結構，包括絲桿箱，所述絲桿箱的一端設有調節組件，所述絲桿箱的內腔設有絲桿本體，所述絲桿本體的兩端均與所述絲桿箱的內腔兩側壁轉動連接，所述絲桿本體上貫穿且螺紋連接有螺紋座，所述螺紋座與所述絲桿箱的內腔規格相匹配且所述螺紋座與所述絲桿箱的內腔滑動連接，所述絲桿本體遠離所述調節組件的一端上貫穿且固定套設有與所述絲桿箱內腔規格相匹配的限位擋板，所述絲桿箱頂部靠近所述限位擋板的一端上設有鎖緊組件。

4、優選的，所述調節組件包括調節手輪，所述調節手輪遠離所述絲桿箱的一側設有調節搖把，所述調節搖把的一端貫穿所述調節手輪并與所述調節手輪固定連接且此端貫穿所述絲桿箱的側壁并與所述絲桿本體的一端固定連接。

5、優選的，所述限位擋板的上下兩端對稱且固定連接有限位滑塊，所述絲桿箱的內腔開設有與所述限位擋板位置相對應的環形限位滑槽，所述限位滑塊與所述限位滑槽為規格相匹配設置并設置于所述限位滑槽內且所述限位擋板通過所述限位滑塊與所述限位滑槽轉動連接。

6、優選的，所述鎖緊組件包括與所述絲桿箱頂部一端固定連接的鎖緊箱，所述鎖緊箱的后壁固定連接有驅動電機，所述驅動電機的輸出端上設有傳動軸，所述傳動軸延伸至所述鎖緊箱內且此端上固定連接有凸輪。

7、優選的，所述凸輪的下方設有活動支板，所述活動支板的底部中心處固定連接有活動支桿，所述活動支桿的底端貫穿所述絲桿箱的頂壁并延伸至所述絲桿箱的內腔且此端上固定連接有與所述絲桿本體規格相匹配的鎖緊壓板。

8、優選的，所述活動支桿的兩側對稱設有緊固彈簧，所述緊固彈簧的頂端與所述活動支板的底部?jī)蓚?cè)固定連接，所述緊固彈簧的底端與所述鎖緊箱的內腔底壁固定連接。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型中，通過設置的絲桿箱可以對絲桿本體進行封閉防護，以大幅度降低外界因素對絲桿本體造成的影響，通過設置的調節組件可以帶動絲桿本體進行轉動，即對螺紋座的位置進行調節，從而推動或拉動與其連接的工作部件，通過設置的限位擋板可以對螺紋座的移動空間進行限制，從而對鎖緊組件進行阻隔保護，防止螺紋座因移動至鎖緊組件處而使其相互之間造成損壞，通過設置的鎖緊組件可以在螺紋座調節至合適位置后對絲桿進行固定，防止其再次發生轉動，因此不易在其調節后造成位置偏差，從而避免因調節失效而影響線材的拉拔質量和效率。

技術特征：

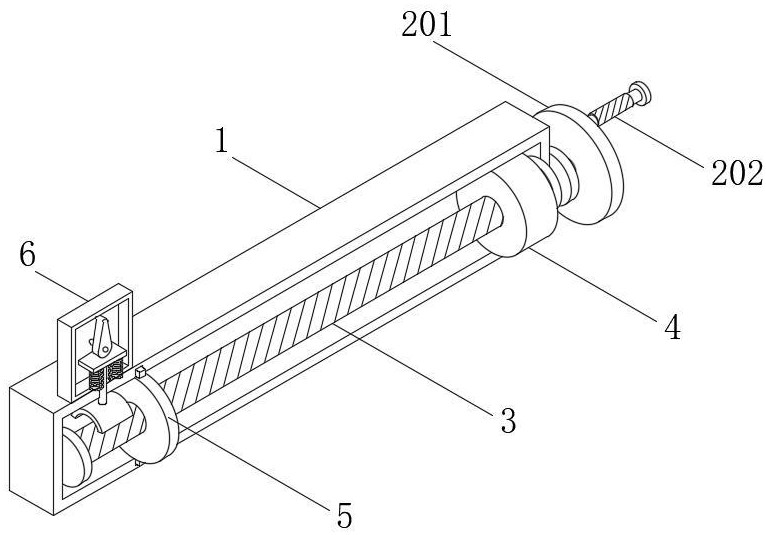

1.一種絞線加工的拉絲機調絲桿結構，包括絲桿箱（1），其特征在于：所述絲桿箱（1）的一端設有調節組件（2），所述絲桿箱（1）的內腔設有絲桿本體（3），所述絲桿本體（3）的兩端均與所述絲桿箱（1）的內腔兩側壁轉動連接，所述絲桿本體（3）上貫穿且螺紋連接有螺紋座（4），所述螺紋座（4）與所述絲桿箱（1）的內腔規格相匹配且所述螺紋座（4）與所述絲桿箱（1）的內腔滑動連接，所述絲桿本體（3）遠離所述調節組件（2）的一端上貫穿且固定套設有與所述絲桿箱（1）內腔規格相匹配的限位擋板（5），所述絲桿箱（1）頂部靠近所述限位擋板（5）的一端上設有鎖緊組件（6）。

2.根據權利要求1所述的一種絞線加工的拉絲機調絲桿結構，其特征在于：所述調節組件（2）包括調節手輪（201），所述調節手輪（201）遠離所述絲桿箱（1）的一側設有調節搖把（202），所述調節搖把（202）的一端貫穿所述調節手輪（201）并與所述調節手輪（201）固定連接且此端貫穿所述絲桿箱（1）的側壁并與所述絲桿本體（3）的一端固定連接。

3.根據權利要求1所述的一種絞線加工的拉絲機調絲桿結構，其特征在于：所述限位擋板（5）的上下兩端對稱且固定連接有限位滑塊（501），所述絲桿箱（1）的內腔開設有與所述限位擋板（5）位置相對應的環形限位滑槽（502），所述限位滑塊（501）與所述限位滑槽（502）為規格相匹配設置并設置于所述限位滑槽（502）內且所述限位擋板（5）通過所述限位滑塊（501）與所述限位滑槽（502）轉動連接。

4.根據權利要求1所述的一種絞線加工的拉絲機調絲桿結構，其特征在于：所述鎖緊組件（6）包括與所述絲桿箱（1）頂部一端固定連接的鎖緊箱（601），所述鎖緊箱（601）的后壁固定連接有驅動電機（602），所述驅動電機（602）的輸出端上設有傳動軸（603），所述傳動軸（603）延伸至所述鎖緊箱（601）內且此端上固定連接有凸輪（604）。

5.根據權利要求4所述的一種絞線加工的拉絲機調絲桿結構，其特征在于：所述凸輪（604）的下方設有活動支板（605），所述活動支板（605）的底部中心處固定連接有活動支桿（606），所述活動支桿（606）的底端貫穿所述絲桿箱（1）的頂壁并延伸至所述絲桿箱（1）的內腔且此端上固定連接有與所述絲桿本體（3）規格相匹配的鎖緊壓板（607）。

6.根據權利要求5所述的一種絞線加工的拉絲機調絲桿結構，其特征在于：所述活動支桿（606）的兩側對稱設有緊固彈簧（608），所述緊固彈簧（608）的頂端與所述活動支板（605）的底部?jī)蓚?cè)固定連接，所述緊固彈簧（608）的底端與所述鎖緊箱（601）的內腔底壁固定連接。

技術總結
本技術涉及絞線加工技術領域，尤其為一種絞線加工的拉絲機調絲桿結構，包括絲桿箱，所述絲桿箱的一端設有調節組件，所述絲桿箱的內腔設有絲桿本體，所述絲桿本體的兩端均與所述絲桿箱的內腔兩側壁轉動連接，所述絲桿本體上貫穿且螺紋連接有螺紋座，所述螺紋座與所述絲桿箱的內腔規格相匹配且所述螺紋座與所述絲桿箱的內腔滑動連接，所述絲桿本體遠離所述調節組件的一端上貫穿且固定套設有與所述絲桿箱內腔規格相匹配的限位擋板，所述絲桿箱頂部靠近所述限位擋板的一端上設有鎖緊組件，本技術中，其在進行調節后的穩定性較佳，因此不易在其調節后造成位置偏差，從而避免因調節失效而影響線材的拉拔質量和效率。

技術研發人員：楊彤彤,劉翠麗,馮天增,劉玉朝
受保護的技術使用者：石家莊格乙新材料科技有限責任公司
技術研發日：20240709
技術公布日：2025/4/28
