本技術涉及螺絲,尤其涉及一種帽形螺絲。
背景技術:
1、“螺絲”是一種常見的緊固件,也稱為螺釘或螺栓,用于連接或固定兩個或多個物體。它通常由頭部、螺桿(帶螺紋的桿)組成,螺絲在日常生活和工業生產中有廣泛的應用。例如,在家具、機器、汽車、建筑和電子設備等中都可以看到螺絲的身影。
2、如現有技術專利公開號cn215720079u所公開的一種易于安裝的防銹螺絲,當需要使用螺絲固定時,向內按壓圓卡塊,使得圓卡塊在桿件的外表面滑動,圓卡塊滑動會使得復位彈簧發生形變,此時將六邊形塊滑動進六邊形槽內,當卡孔與圓卡塊位于同一水平位置時,在復位彈簧的作用下,圓卡塊會向外運動卡進卡孔內,完成固定,此時轉動易擰蓋帽便可以將螺絲體固定在物體上,整個裝置通過各組件的相互作用,使得螺絲體與物體之間的固定操作變得簡單,不再需要借助其他工具,提高了裝置的實用性。
3、但在上述方式中,在使用完成后,不便于將易擰蓋帽進行拆卸,導致實用性較差。
技術實現思路
1、本實用新型的目的在于提供一種帽形螺絲,旨在解決現有技術中在使用完成后,不便于將易擰蓋帽進行拆卸,導致實用性較差的技術問題。

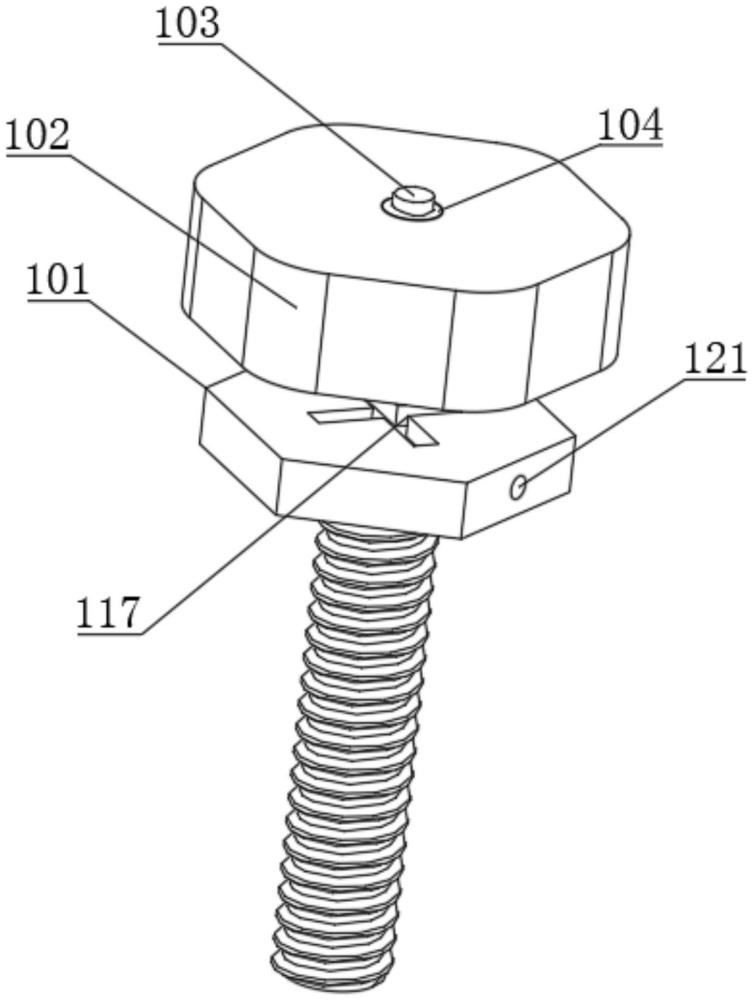

2、為實現上述目的,本實用新型采用的一種帽形螺絲,包括螺帽、螺柱、易擰蓋和安拆機構,所述螺柱與所述螺帽固定連接,所述螺帽上設置有十字槽,所述安拆機構包括圓桿、動環、兩個凸輪、兩個受力件、多根彈簧、兩個連接件和兩根定位桿,所述螺帽還設置有兩個定位槽,所述易擰蓋具有契合槽、多個滑槽和兩個容納槽,所述契合槽與所述螺帽適配,所述受力件與對應的兩個所述滑槽滑動連接,所述圓桿通過所述動環設置在所述易擰蓋上,兩個所述凸輪均與所述圓桿固定連接,所述彈簧的兩端分別與對應的所述受力件和所述易擰蓋固定連接,所述連接件設置在對應的所述受力件和對應的所述定位桿之間,兩根所述定位桿分別與對應的所述定位槽適配。
3、其中,所述螺柱包括主體、防銹層、耐磨層和螺紋線,所述主體與所述螺帽固定連接,所述防銹層設置在所述主體上,所述耐磨層設置在所述防銹層遠離所述主體的一面,所述螺紋線設置在所述耐磨層遠離所述防銹層的一面。
4、其中,所述受力件包括受力塊和兩塊滑塊,兩塊所述滑塊分別與對應的所述滑槽滑動連接,所述受力塊與兩塊所述滑塊固定連接,且所述受力塊與對應的所述彈簧固定連接。
5、其中,所述連接件包括連桿、連接塊和圓環,所述連桿的一端與對應的所述受力塊固定連接,所述連接塊與所述連桿固定連接,所述圓環與所述連接塊固定連接,且所述圓環與對應的所述定位桿固定連接。
6、其中,所述帽形螺絲還包括防護組件,所述防護組件設置在所述螺帽上。
7、其中,所述防護組件包括韌性環和密封件,所述螺帽設置有安裝槽,所述韌性環置于所述安裝槽內,所述密封件通過所述韌性環卡持在所述安裝槽內。
8、本實用新型的一種帽形螺絲,通過設置所述安拆機構,在具體使用時,需要通過所述易擰蓋帶動所述螺柱轉動時,首先擰動所述圓桿,所述圓桿帶動兩個所述凸輪轉動,兩個所述凸輪抵持兩個所述受力件,使得兩個所述受力件分別在對應的所述滑槽內相向運動,兩個所述受力件帶動對應的所述彈簧收縮,并通過兩個所述連接件帶動兩根所述定位桿相對運動,運動至指定位置后,將所述契合槽套設在所述螺帽上,并推動至指定位置后,松開所述圓桿,此時所述彈簧復位伸長,即可帶動兩個所述受力件相向運動,兩個所述受力件帶動間接帶動兩根所述定位桿分別插入至對應的所述定位槽內即可對所述易擰蓋進行安裝,反之,進行拆卸時,同樣擰動所述圓桿,所述圓桿帶動兩個所述凸輪轉動,兩個所述凸輪抵持兩個所述受力件相對運動,進而間接帶動兩根所述定位桿分別從對應的所述定位槽內滑出,之后將所述易擰蓋從所述螺帽上取出即可,以此方式能夠更方便對所述易擰蓋進行安拆,提升了實用性。
1.一種帽形螺絲,包括螺帽、螺柱和易擰蓋,所述螺柱與所述螺帽固定連接,所述螺帽上設置有十字槽,其特征在于,
2.如權利要求1所述的帽形螺絲,其特征在于,
3.如權利要求2所述的帽形螺絲,其特征在于,
4.如權利要求3所述的帽形螺絲,其特征在于,
5.如權利要求4所述的帽形螺絲,其特征在于,
6.如權利要求5所述的帽形螺絲,其特征在于,
