本技術涉及球閥，具體是一種球閥。

背景技術：

1、在控制管道中的通斷時，通常需要使用閥門進行控制，現有的在特殊管道中，通常需要將閥門放置在室外使用，容易出現閥門被外人觸動，從而出現閥門被隨意關閉和打開，不方便在室外使用，現有的通常采用對閥門的轉動件進行鎖定，現有的球閥特征較為明顯，不方便對控制球閥轉動的結構進行隱藏式布置，容易小孩等觸動，從而影響球閥的正常使用，不方便提高設備使用的安全性。

技術實現思路

1、本實用新型的目的在于提供一種球閥，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種球閥，包括球閥，所述球閥包括閥體，所述閥體內部空腔為圓形，所述閥體左右分別轉動連接第一活接套管和第二活接套管，所述閥體內壁轉動連接球形閥芯，所述球形閥芯，頂部外壁固定連接轉軸，所述轉軸外壁固定安裝密封管，所述閥體頂部外壁一體化連接第一螺紋管，所述轉軸外壁與第一螺紋管內壁配合密封轉動連接，所述第一螺紋管頂端外壁密封螺紋連接第一螺帽。

4、在本實用新型的一種優選實施方式中，所述第一活接套管內壁密封連接導管，所述第一活接套管與導管外壁之間設有密封橡膠圈。

5、在本實用新型的一種優選實施方式中，所述第二活接套管內壁配合插接連接導管，所述第二活接套管與導管外壁通過鎖頭螺紋連接，所述第二活接套管外壁設有防滑齒牙。

6、在本實用新型的一種優選實施方式中，所述閥體底部外壁固定安裝支架，所述支架左右兩端底端內壁開設有螺孔。

7、在本實用新型的一種優選實施方式中，所述密封管外壁開設有卡槽，所述卡槽內壁套接安裝密封圈，所述密封圈外壁與第一螺紋管內壁配合密封連接。

8、在本實用新型的一種優選實施方式中，所述轉軸頂部外壁開設有卡槽，所述轉軸左右兩側外壁均開設有凹槽，所述凹槽設置為月牙形，所述轉軸頂部與扳手進行適應插接。

9、在本實用新型的一種優選實施方式中，所述第一活接套管外壁一體式連接第二螺紋管，所述第二螺紋管與第一活接套管內壁連通，所述第二螺紋管頂端外壁密封螺紋連接第二螺帽。

10、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

11、1.通過設置第一螺紋管，將球形閥芯頂部的轉軸轉動連接在第一螺紋管的內部，從而使得在使用時，需要通過使用特定形狀的扳手才能夠控制球形閥芯進行轉動控制開合，同時也能夠避免需要通過復雜的結構控制球形閥芯的開合，既方便了操作人員使用的便利性，同時也能夠避免被外人觸動，從而避免閥門在室外使用時，被外人觸動，提高了使用的安全性；

12、2.通過設置第二螺紋管和第二螺帽剖配合使用，從而方便在導管內部壓力過大時，能夠控制對管道內部進行泄壓，從而方便提高閥門使用的安全性；

13、3.通過對球形閥芯和轉軸隱藏式安裝在第一活接套管的內部，不易讓人想到是可操作的球閥，容易提高設備使用的安全性，在一定程度上，避免了被外人隨意觸動的風險。

技術特征：

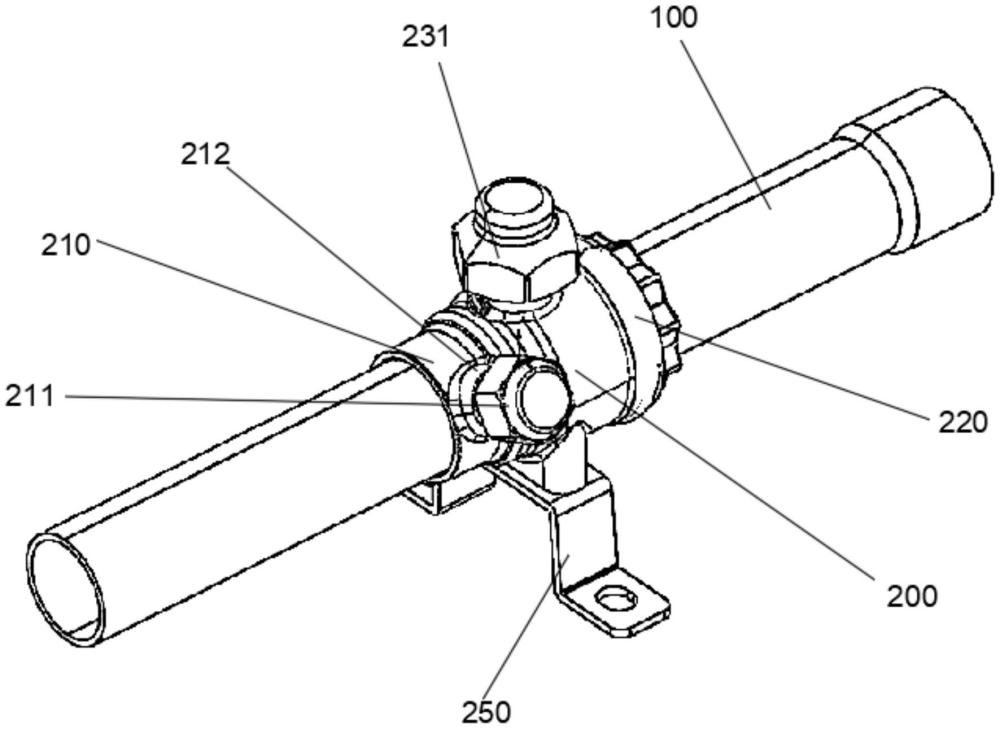

1.一種球閥，包括球閥，所述球閥包括閥體(200)，所述閥體(200)內部空腔為圓形，所述閥體(200)左右分別轉動連接第一活接套管(210)和第二活接套管(220)，所述閥體(200)內壁轉動連接球形閥芯(240)，其特征在于，所述球形閥芯(240)頂部外壁固定連接轉軸(241)，所述轉軸(241)外壁固定安裝密封管(242)，所述閥體(200)頂部外壁一體化連接第一螺紋管(230)，所述轉軸(241)外壁與第一螺紋管(230)內壁配合密封轉動連接，所述第一螺紋管(230)頂端外壁密封螺紋連接第一螺帽(231)。

2.根據權利要求1所述的一種球閥，其特征在于，所述第一活接套管(210)內壁密封連接導管(100)，所述第一活接套管(210)與導管(100)外壁之間設有密封橡膠圈。

3.根據權利要求2所述的一種球閥，其特征在于，所述第二活接套管(220)內壁配合插接連接導管(100)，所述第二活接套管(220)與導管(100)外壁通過鎖頭螺紋連接，所述第二活接套管(220)外壁設有防滑齒牙。

4.根據權利要求3所述的一種球閥，其特征在于，所述閥體(200)底部外壁固定安裝支架(250)，所述支架(250)左右兩端底端內壁開設有螺孔。

5.根據權利要求1所述的一種球閥，其特征在于，所述密封管(242)外壁開設有卡槽，所述卡槽內壁套接安裝密封圈(243)，所述密封圈(243)外壁與第一螺紋管(230)內壁配合密封連接。

6.根據權利要求5所述的一種球閥，其特征在于，所述轉軸(241)頂部外壁開設有卡槽(245)，所述轉軸(241)左右兩側外壁均開設有凹槽(244)，所述凹槽(244)設置為月牙形，所述轉軸(241)頂部與扳手進行適應插接。

7.根據權利要求1所述的一種球閥，其特征在于，所述第一活接套管(210)外壁一體式連接第二螺紋管(211)，所述第二螺紋管(211)與第一活接套管(210)內壁連通，所述第二螺紋管(211)頂端外壁密封螺紋連接第二螺帽(212)。

技術總結
本技術公開了一種球閥，包括球閥，所述球閥包括閥體，所述閥體內部空腔為圓形，所述閥體左右分別轉動連接第一活接套管和第二活接套管，所述閥體內壁轉動連接球形閥芯，所述球形閥芯頂部外壁固定連接轉軸，所述轉軸外壁固定安裝密封管，所述閥體頂部外壁一體化連接第一螺紋管，所述轉軸外壁與第一螺紋管內壁配合密封轉動連接，涉及球閥技術領域，通過設置第一螺紋管，將球形閥芯頂部的轉軸轉動連接在第一螺紋管的內部，通過使用特定形狀的扳手才能夠控制球形閥芯進行轉動控制開合，同時也能夠避免需要通過復雜的結構控制球形閥芯的開合，既方便了操作人員使用的便利性，從而避免閥門在室外使用時，被外人觸動，提高了使用的安全性。

技術研發人員：陳宗盛,吳俊,孫志堅,孫正泉
受保護的技術使用者：岡山精工（中山）有限公司
技術研發日：20240711
技術公布日：2025/4/28
