本技術涉及安全閥相關,具體涉及一種耐腐蝕耐高溫的安全閥。
背景技術:
1、安全閥是一種安全保護用閥,通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值,主要用于鍋爐、壓力容器和管道上;
2、經檢索中國實用新型申請號為cn202220145146.5,公開號為cn217440826u,專利文獻名稱為一種含有防腐蝕套的耐磨耐蝕安全閥體,包括閥體,閥體的頂部轉動貫穿設置有閥桿,閥桿的底部延伸至閥體的內腔并固定連接有閥球,閥球的表面開設有凹槽,閥球的表面安裝有密封組件,閥桿的頂部固定連接有手輪,閥桿的表面安裝有限位組件,閥體的內壁安裝有過濾清理組件;
3、上述專利文獻當流體介質進行流出時,通過轉動手輪,帶動閥球進行轉動,進而便于進行該閥體進行啟閉,雖然可以實現其功能,但是人工操作的方式,不僅費時費力,增加了作業人員的勞動強度,而且大大降低了該裝置的實用性;
4、因此,基于上述問題,本發明提供了一種耐腐蝕耐高溫的安全閥。
技術實現思路
1、針對現有技術的不足,本實用新型提供了一種耐腐蝕耐高溫的安全閥,解決了背景技術中提到的問題。
2、為實現以上目的,本實用新型通過以下技術方案予以實現:
3、一種耐腐蝕耐高溫的安全閥,包括閥體,所述閥體的兩側皆連通固設有連接管,兩個所述連接管相背離的一側上皆固定套設有法蘭環;
4、所述閥體內開設有配合空腔,所述配合空腔內配合設置有調節閥芯,所述調節閥芯上開設有連通通道,所述連通通道與連接管相配合,所述調節閥芯與閥體之間設置有配合調節機構;
5、所述閥體設于安裝支架內,所述安裝支架用于對閥體進行高度調節。
6、進一步的,所述調節閥芯的外壁、連通通道內部、配合空腔內壁、閥體的外壁與連接管的外壁皆涂設有耐高溫防腐涂料。
7、進一步的,所述配合調節機構包括兩個轉銷,每個所述轉銷皆貫穿轉動設于閥體上,每個所述轉銷的一端皆與調節閥芯的一端固接,每個所述轉銷的另一端皆固設有連接板,每個所述連接板遠離對應的轉銷的一端皆安裝有配合銷;
8、每個所述連接板的一側皆設置有安裝塊,每個所述安裝塊皆與閥體的外壁固接,每個所述安裝塊上皆轉動設有轉軸,每個所述轉軸遠離對應的安裝塊的一端皆固設有調節板,每個所述調節板上皆開設有橢圓滑孔,每個所述配合銷皆位于對應的橢圓滑孔內,且每個所述轉軸上皆固定套設有嚙合齒輪,兩個所述嚙合齒輪與閥體之間設置有同步調節組件。
9、進一步的,所述同步調節組件包括伸縮缸,所述伸縮缸固定安裝于閥體的底面上,所述伸縮缸的伸縮端端部固設有u形板,所述u形板上固設有兩個齒條板,每個所述齒條板皆與對應的嚙合齒輪嚙合連接。
10、進一步的,所述安裝支架包括兩對安裝板,每個所述安裝板上皆開設有兩個配合安裝孔,每個所述配合安裝孔內皆設置有安裝螺桿,每個所述安裝螺桿的一端皆螺紋插設至閥體內,每個所述安裝板的兩側皆設置有若干個鎖緊螺母,每個所述鎖緊螺母皆螺紋套設在對應的安裝螺桿上,每個所述安裝板的底端皆固設有安裝底座。
11、進一步的,相鄰兩個所述安裝底座之間皆固設有加固板。
12、本實用新型提供了一種耐腐蝕耐高溫的安全閥。與現有技術相比,具備以下有益效果:
13、1、本實用新型通過配合調節機構與同步調節組件的配合設置,便于帶動調節閥芯進行轉動,使得連通通道與兩個連接管進行連通,不僅便于對該閥體進行啟閉作業,便于流體介質進行流出,而且有效解決了現有技術中采用人工對閥芯進行調節的方式,同時操作簡單,利于推廣;
14、2、本實用新型通過安裝支架的配合設置,通過擰松鎖緊螺母,將閥體進行抬起或者下降,當移動至合適位置時,依次擰緊鎖緊螺母,使得每個鎖緊螺母皆抵緊在對應的安裝板的外壁上,實現對閥體的升降高度調節,利于增加該裝置的實用性。

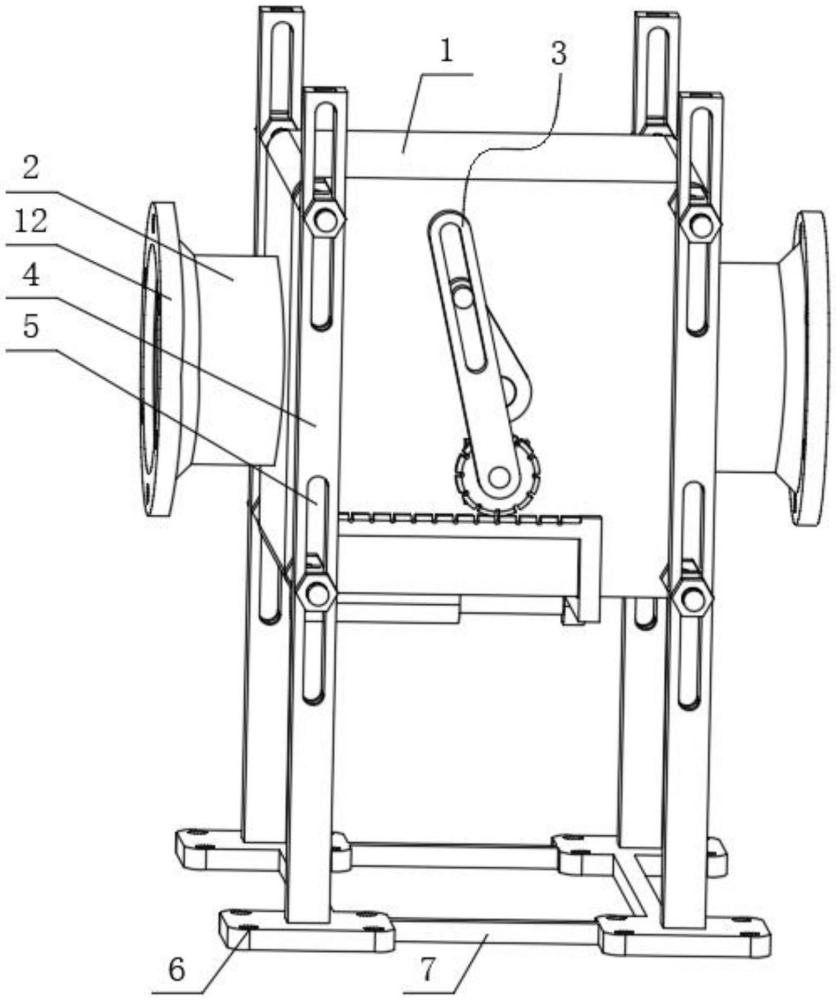

1.一種耐腐蝕耐高溫的安全閥,包括閥體(1),其特征在于:所述閥體(1)的兩側皆連通固設有連接管(2),兩個所述連接管(2)相背離的一側上皆固定套設有法蘭環(12);
2.根據權利要求1所述的一種耐腐蝕耐高溫的安全閥,其特征在于:所述調節閥芯(10)的外壁、連通通道(11)內部、配合空腔內壁、閥體(1)的外壁與連接管(2)的外壁皆涂設有耐高溫防腐涂料。
3.根據權利要求1所述的一種耐腐蝕耐高溫的安全閥,其特征在于:所述安裝支架包括兩對安裝板(4),每個所述安裝板(4)上皆開設有兩個配合安裝孔(5),每個所述配合安裝孔(5)內皆設置有安裝螺桿(9),每個所述安裝螺桿(9)的一端皆螺紋插設至閥體(1)內,每個所述安裝板(4)的兩側皆設置有若干個鎖緊螺母(8),每個所述鎖緊螺母(8)皆螺紋套設在對應的安裝螺桿(9)上,每個所述安裝板(4)的底端皆固設有安裝底座(6)。
4.根據權利要求3所述的一種耐腐蝕耐高溫的安全閥,其特征在于:相鄰兩個所述安裝底座(6)之間皆固設有加固板(7)。
