本技術涉及鋁合金屏風，尤其涉及一種家具鋁合金屏風連接結構。

背景技術：

1、家具鋁合金屏風是一種用鋁合金材質制作的屏風，鋁合金屏風具有輕便耐用、易清潔、防水防火等特點，同時還可以根據不同的設計需求和空間大小進行定制。鋁合金屏風可以增加空間的私密性，美化環境，同時還可以起到隔斷和裝飾的作用，是一種實用且時尚的家具產品。家具鋁合金屏風連接結構設計考慮到美觀、穩固、等多方面因素，以確保屏風的使用效果和品質。在現有技術中，當裝置使用時，需要借助外部工具對第一鋁合金屏風和第二鋁合金屏風進行連接，導致第一鋁合金屏風和第二鋁合金屏風不便于連接。因此，需要對現有技術進行改進。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種家具鋁合金屏風連接結構，解決了當裝置使用時，需要借助外部工具對第一鋁合金屏風和第二鋁合金屏風進行連接，導致第一鋁合金屏風和第二鋁合金屏風不便于連接的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種家具鋁合金屏風連接結構，包括第一鋁合金屏風，所述第一鋁合金屏風的左側固定連接有固定塊，所述固定塊的內部開設有連接槽，所述連接槽的內部轉動連接有轉動塊，所述轉動塊上固定連接有第二鋁合金屏風，所述轉動塊的內部開設有滑槽，所述固定塊的外側設置有連接機構。

4、此外，優選的結構是，所述連接機構包括滑桿，所述滑槽的內部滑動連接有滑桿，所述滑桿遠離滑槽的一端固定連接有支撐環，所述支撐環遠離滑桿的一側固定連接有拉桿，所述拉桿遠離支撐環的一端固定連接有拉塊，所述固定塊的外側固定連接有連接座，所述連接座的內部固定連接有導向套，所述拉桿的外側設置有彈簧，所述連接座的內部設置有滾珠，所述滾珠的外側接觸有拉桿，所述連接座的內部滑動連接有拉桿，所述連接座的外側接觸有拉塊，所述拉塊的內部開設有卡槽，所述卡槽的內部滑動連接有卡塊，所述連接座的外側固定連接有連接套，所述連接套的內部設置有彈性海綿，所述拉塊的外側接觸有連接套，所述連接套的內部滑動連接有卡塊，所述固定塊的內部滑動連接有滑桿。通過將滑桿移動到指定位置，之后將轉動塊移動到連接槽內，松開滑桿，滑桿移動到滑槽內，卡塊移動到卡槽內，使得第一鋁合金屏風和第二鋁合金屏風便于連接。

5、此外，優選的結構是，所述拉塊遠離拉桿的一側固定連接有連接塊，所述連接塊遠離拉塊的一側固定連接有拉環，通過設計拉環，可用于帶動拉桿等部件移動。

6、此外，優選的結構是，所述導向套的內部滑動連接有導桿，所述導桿上固定連接有支撐環，通過設計導桿，可對支撐環進行導向。

7、此外，優選的結構是，所述彈簧的一端固定連接有支撐環，所述彈簧的另一端固定連接有連接座，通風設計彈簧，使得支撐環具有彈力作用。

8、此外，優選的結構是，所述彈性海綿的一端固定連接有卡塊，所述彈性海綿的另一端固定連接有連接套，通過設計彈性海綿，使得卡塊具有彈力作用。

9、本實用新型的有益效果為：

10、本實用新型通過設計滑桿、支撐環、拉桿、拉塊、連接塊和拉環等部件，將滑桿移動到指定位置，之后將轉動塊移動到連接槽內，松開滑桿，滑桿移動到滑槽內，卡塊移動到卡槽內，使得第一鋁合金屏風和第二鋁合金屏風便于連接。

技術特征：

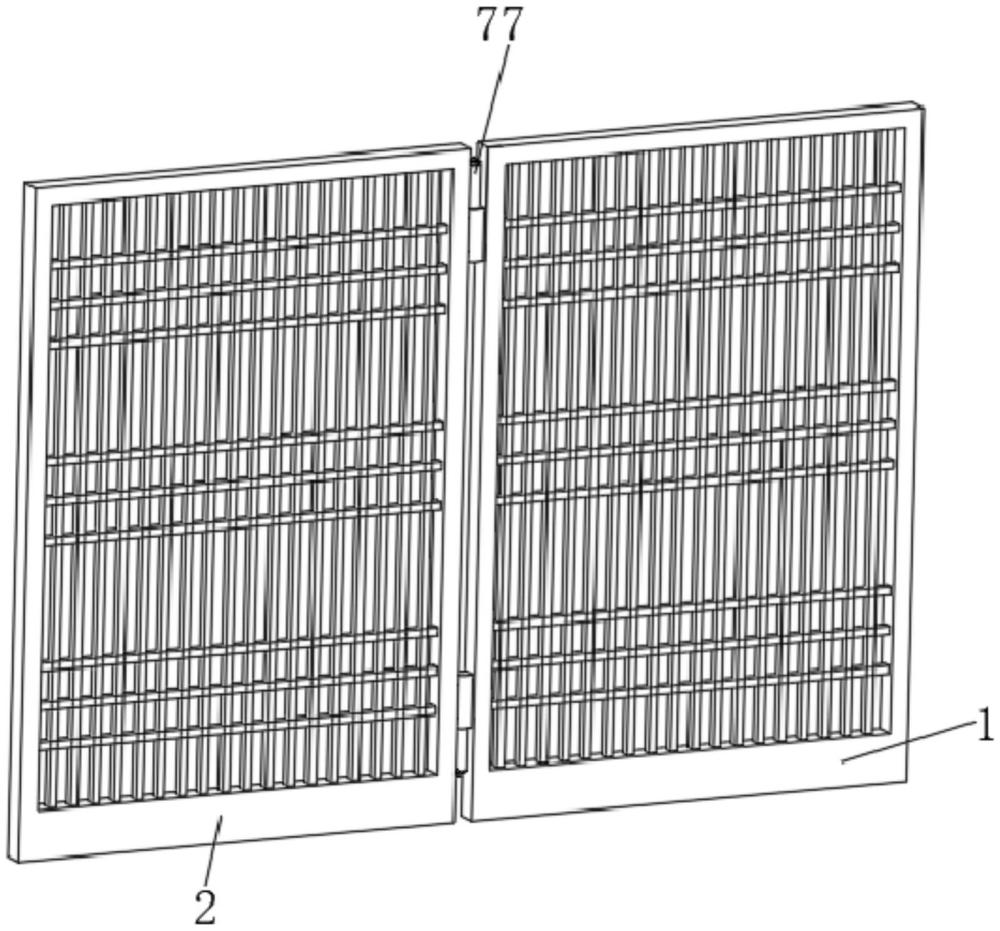

1.一種家具鋁合金屏風連接結構，包括第一鋁合金屏風(1)，其特征在于：所述第一鋁合金屏風(1)的左側固定連接有固定塊(3)，所述固定塊(3)的內部開設有連接槽(4)，所述連接槽(4)的內部轉動連接有轉動塊(5)，所述轉動塊(5)上固定連接有第二鋁合金屏風(2)，所述轉動塊(5)的內部開設有滑槽(6)，所述固定塊(3)的外側設置有連接機構(7)。

2.根據權利要求1所述的一種家具鋁合金屏風連接結構，其特征在于，所述連接機構(7)包括滑桿(71)，所述滑槽(6)的內部滑動連接有滑桿(71)，所述滑桿(71)遠離滑槽(6)的一端固定連接有支撐環(72)，所述支撐環(72)遠離滑桿(71)的一側固定連接有拉桿(73)，所述拉桿(73)遠離支撐環(72)的一端固定連接有拉塊(74)，所述固定塊(3)的外側固定連接有連接座(77)，所述連接座(77)的內部固定連接有導向套(79)，所述拉桿(73)的外側設置有彈簧(710)，所述連接座(77)的內部設置有滾珠(711)，所述滾珠(711)的外側接觸有拉桿(73)，所述連接座(77)的內部滑動連接有拉桿(73)，所述連接座(77)的外側接觸有拉塊(74)，所述拉塊(74)的內部開設有卡槽(712)，所述卡槽(712)的內部滑動連接有卡塊(713)，所述連接座(77)的外側固定連接有連接套(714)，所述連接套(714)的內部設置有彈性海綿(715)，所述拉塊(74)的外側接觸有連接套(714)，所述連接套(714)的內部滑動連接有卡塊(713)，所述固定塊(3)的內部滑動連接有滑桿(71)。

3.根據權利要求2所述的一種家具鋁合金屏風連接結構，其特征在于，所述拉塊(74)遠離拉桿(73)的一側固定連接有連接塊(75)，所述連接塊(75)遠離拉塊(74)的一側固定連接有拉環(76)。

4.根據權利要求2所述的一種家具鋁合金屏風連接結構，其特征在于，所述導向套(79)的內部滑動連接有導桿(78)，所述導桿(78)上固定連接有支撐環(72)。

5.根據權利要求2所述的一種家具鋁合金屏風連接結構，其特征在于，所述彈簧(710)的一端固定連接有支撐環(72)，所述彈簧(710)的另一端固定連接有連接座(77)。

6.根據權利要求2所述的一種家具鋁合金屏風連接結構，其特征在于，所述彈性海綿(715)的一端固定連接有卡塊(713)，所述彈性海綿(715)的另一端固定連接有連接套(714)。

技術總結
本技術涉及鋁合金屏風領域，尤其涉及一種家具鋁合金屏風連接結構，包括第一鋁合金屏風，所述第一鋁合金屏風的左側固定連接有固定塊，所述固定塊的內部開設有連接槽，所述連接槽的內部轉動連接有轉動塊，所述轉動塊上固定連接有第二鋁合金屏風，所述轉動塊的內部開設有滑槽，所述固定塊的外側設置有連接機構。本技術通過設計滑桿、支撐環、拉桿、拉塊、連接塊和拉環等部件，將滑桿移動到指定位置，之后將轉動塊移動到連接槽內，松開滑桿，滑桿移動到滑槽內，卡塊移動到卡槽內，使得第一鋁合金屏風和第二鋁合金屏風便于連接。

技術研發人員：李詩彬
受保護的技術使用者：廣東偉業鋁材有限公司
技術研發日：20240726
技術公布日：2025/4/28
