本技術涉及換熱設備，具體涉及一種換熱站用可調節的管道支架。

背景技術：

1、隨著城市化進程的加快，供熱系統作為城市基礎設施的關鍵組成部分，其重要性日益凸顯。該系統通過集中的供熱設施、熱水或蒸汽輸送管網、換熱站及用戶端的熱交換設備，為建筑物及特定區域提供穩定可靠的熱能供應。然而，在換熱站的建設與運營過程中，現有的管路支撐技術面臨著諸多挑戰。

2、特別是換熱站中的管路系統，隨著規模的擴大，其復雜性顯著增加，對支撐結構提出了更高要求。當前廣泛使用的換熱站支架普遍存在設計笨重、安裝不便、移動困難的問題，這不僅增加了施工難度和成本，還延長了施工周期。此外，傳統支架的安裝過程往往伴隨著較大的環境污染，如噪音、粉塵等，對周邊環境和施工人員健康構成威脅。

3、因此，開發一種新型、輕量化、易于安裝與移動的換熱站管路支撐支架，以降低施工成本、縮短施工周期并減少環境污染，成為當前供熱系統技術升級的重要課題。

技術實現思路

1、本實用新型的目的在于提供一種換熱站用可調節的管道支架，以解決現有換熱站支架較為笨重，不易移動與安裝的問題。

2、本實用新型解決上述技術問題的技術方案如下：

3、一種換熱站用可調節的管道支架，其包括：設置在地面的基座以及設置在基座頂部的支架主體，基座與地面間通過多個設置在基座上的螺旋樁固定，支架主體之間可拆卸連接管道支架，管道支架可沿支架主體的高度方向移動；管道支架的頂部設有管道減震支撐件，換熱管道設置在管道減震支撐件內；管道支架的兩端設有連接板，連接板的中部開設有連接凹槽，連接凹槽安裝在支架主體上的安裝桿內。

4、優選的，支架主體的側端對稱設有支撐板，支撐板內設有支架支撐螺栓，支架支撐螺栓用于支撐調節管道支架的高度。

5、優選的，管道減震支撐件包括夾持部和固定部，固定部固定在管道支架的頂部，夾持部和固定部可拆卸連接。

6、優選的，夾持部和所述固定部為螺栓連接。

7、優選的，夾持部?jī)?nèi)部設有橡膠減震圈。

8、優選的，螺旋樁的數量為三個或四個。

9、優選的，螺旋樁與地面之間設有橡膠墊。

10、本實用新型具有以下有益效果：

11、快速安裝與適應性強：螺旋樁的設計使得安裝過程無需大規模場地平整，可直接旋入地下，適應多種地質環境，不受季節、氣候等限制，大幅縮短施工周期，節約施工成本。

12、穩定性與減震性能優越：基座與螺旋樁的穩固結合，以及管道減震支撐件中的橡膠減震圈，有效減少管道振動，提高整體結構的穩定性，延長設備使用壽命。

13、靈活調節與再利用：管道支架的高度及位置可根據實際需要進行靈活調節，且螺旋樁可拔出并再利用，減少因設計變更或臨時增設造成的浪費和環境污染，同時滿足個性化需求，提升工程效率。

14、模塊化設計，易于維護：整體結構采用模塊化設計，各部件間連接緊密且易于拆卸，便于日常維護和檢修，降低維護成本。

技術特征：

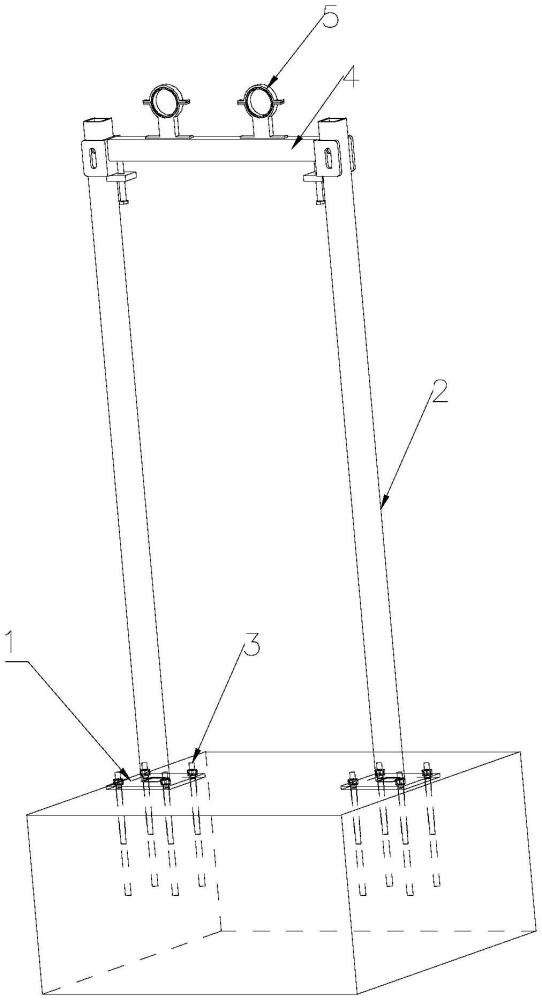

1.一種換熱站用可調節的管道支架，其特征在于，包括：設置在地面的基座（1）以及設置在基座（1）頂部的支架主體（2），所述基座（1）與地面間通過多個設置在基座（1）上的螺旋樁（3）固定，所述支架主體（2）之間可拆卸連接管道支架（4），所述管道支架（4）可沿所述支架主體（2）的高度方向移動；所述管道支架（4）的頂部設有管道減震支撐件（5），換熱站管道設置在管道減震支撐件（5）內；所述管道支架（4）的兩端設有連接板（41），所述連接板（41）的中部開設有連接凹槽（42），所述連接凹槽（42）安裝在所述支架主體（2）上的安裝桿（21）內。

2.根據權利要求1所述的換熱站用可調節的管道支架，其特征在于，所述支架主體（2）的側端對稱設有支撐板（22），所述支撐板（22）內設有支架支撐螺栓（23），支架支撐螺栓（23）用于支撐調節所述管道支架（4）的高度。

3.根據權利要求1所述的換熱站用可調節的管道支架，其特征在于，所述管道減震支撐件（5）包括夾持部（51）和固定部（52），所述固定部（52）固定在所述管道支架（4）的頂部，所述夾持部（51）和所述固定部（52）可拆卸連接。

4.根據權利要求3所述的換熱站用可調節的管道支架，其特征在于，所述夾持部（51）和所述固定部（52）為螺栓連接。

5.根據權利要求4所述的換熱站用可調節的管道支架，其特征在于，所述夾持部（51）內部設有橡膠減震圈。

6.根據權利要求1所述的換熱站用可調節的管道支架，其特征在于，所述螺旋樁（3）的數量為三個或四個。

7.根據權利要求1所述的換熱站用可調節的管道支架，其特征在于，所述螺旋樁（3）與地面之間設有橡膠墊。

技術總結
本技術公開了一種換熱站用可調節的管道支架，涉及換熱設備技術領域；為了解決現有換熱站支架較為笨重，不易移動與安裝的問題，提出以下技術方案：其包括設置在地面的基座以及設置在基座頂部的支架主體，基座與地面間通過多個設置在基座上的螺旋樁固定，支架主體之間可拆卸連接管道支架，管道支架可沿支架主體的高度方向移動；管道支架的頂部設有管道減震支撐件，換熱管道設置在管道減震支撐件內；管道支架的兩端設有連接板，連接板的中部開設有連接凹槽，連接凹槽安裝在支架主體上的安裝桿內。本技術的管道支架便于安裝和移動，能夠滿足荷載較大換熱站的管道支架的使用要求。

技術研發人員：劉曉川,于學君,周鳳江,楊前銘,王新博,底志興,李杰
受保護的技術使用者：天津科雅智能換熱系統集成有限公司
技術研發日：20240729
技術公布日：2025/4/28
