本實用新型涉及車輛制造領域，具體而言，涉及一種用于電池箱的氣密檢測轉接裝置。

背景技術：

在車輛運行過程中，車輛的電池箱的密封性對車輛的安全性能有極大的影響。如果電池箱的密封性較差，電池箱的防水防塵等級不滿足要求，液滴和灰塵等雜質容易進入電池箱內引起電池箱中的電池過熱、短路等問題，給車輛的使用者帶來安全隱患。

相關技術中，電池箱上設有安全閥，安全閥可以具有防水、透氣以及泄壓的功能，從而能夠避免出現電池箱內部氣體壓力過大引起電池箱殼體發生破裂的現象。由于安全閥本身具有透氣性，而人員在對電池箱進行氣密性測試時，需要保證電池箱殼體具有良好的氣密性，由此，人員在對電池箱進行氣密性測試時的測試難度較大，測試效率低。

技術實現要素：

本實用新型旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本實用新型的在于提出一種至少在一定程度上能降低電池箱氣密性測試時的測試難度的氣密檢測轉接裝置。

根據本實用新型所述的氣密檢測轉接裝置，包括氣密測試轉接頭和氣管接頭，所述氣密測試轉接頭的一端適于與電池箱的安全閥的閥座連接配合，所述氣密測試轉接頭的內部設有貫通所述氣密測試轉接頭的第一氣流通道，所述第一氣流通道適于與所述電池箱的內部連通，所述氣管接頭適于與所述氣密測試轉接頭的另一端連接配合，所述氣管接頭的內部設有貫通所述氣管接頭的第二氣流通道，所述第二氣流通道適于與所述第一氣流通道連通。

根據本實用新型所述的氣密檢測轉接裝置，可以保證電池箱殼體具有良好的氣密性，進而降低了電池箱進行氣密性測試時的測試難度，提高了測試效率。

在本實用新型一些可選的實施例中，所述第一氣流通道沿長度方向貫通所述氣密測試轉接頭，所述第二氣流通道沿長度方向貫通所述氣管接頭。由此可以保證電池箱內部通過氣密檢測轉接裝置的長度方向與電池箱外的氣密檢測裝置連通，進而氣體在氣密檢測轉接裝置內流動更方便，提高了氣密性測試時的測試效率。

在本實用新型一些可選的實施例中，所述氣密測試轉接頭包括轉接頭本體部和轉接頭連接部，所述轉接頭連接部設有外螺紋，所述轉接頭連接部適于與所述閥座螺紋連接。由此，轉接頭連接部與電池箱的安裝和拆卸更加方便。

進一步地，所述轉接頭本體部和所述轉接頭連接部均為柱體，且所述轉接頭本體部的半徑大于所述轉接頭連接部。由此，轉接頭本體部可在轉接頭連接部與閥座安裝時進行定位，且轉接頭連接部與閥座安裝更方便。

進一步地，所述轉接頭本體部在與所述閥座接觸的位置設有環形溝槽，且所述環形溝槽環繞所述轉接頭連接部設置，所述環形溝槽內設有密封圈。由此，可以保證轉接頭連接部與閥座的連接處具有良好的密封性。

在本實用新型一些可選的實施例中，所述第一氣流通道朝向所述氣管接頭的部分形成容納腔，所述氣管接頭適于至少部分地定位在所述容納腔內。由此，容納腔可以使氣密測試轉接頭與氣管接頭連接。

進一步地，所述氣管接頭包括氣管接頭本體部和氣管接頭連接部，所述氣管接頭連接部適于與所述容納腔的周壁螺紋配合。由此，氣管接頭與氣密測試轉接頭的安裝和拆卸更加方便。

更進一步地，所述氣管接頭本體部和所述氣管接頭連接部均為柱體，且所述氣管接頭本體部的半徑大于所述氣管接頭連接部。由此，氣管接頭本體部可在氣管接頭連接部與氣密測試轉接頭安裝時進行定位，且氣管接頭本體部與氣密測試轉接頭安裝更方便。

更進一步地，所述氣管接頭連接部在與所述容納腔的周壁的配合處纏繞有密封膠帶，由此可以增強氣管接頭與氣密測試轉接頭連接處的氣密性。

更進一步地，所述密封膠帶為生料帶，由此密封膠帶造價便宜且密封性好。

本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

附圖說明

本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

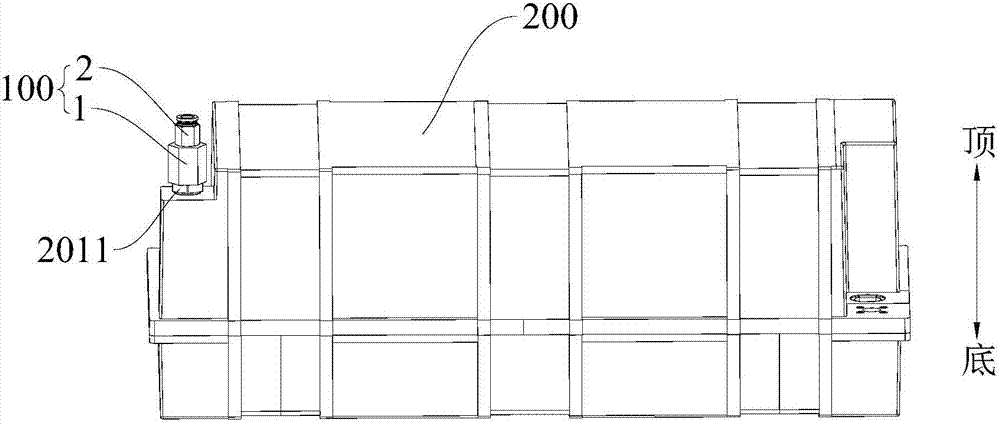

圖1是本實用新型實施例的氣密檢測轉接裝置與電池箱的裝配示意圖；

圖2是本實用新型實施例的氣密檢測轉接裝置與電池箱的結構示意圖；

圖3是本實用新型實施例的氣密測試轉接頭的結構示意圖；

圖4是本實用新型實施例的氣管接頭的結構示意圖。

附圖標記：

氣密檢測轉接裝置100，氣密測試轉接頭1，第一氣流通道11，容納腔111，轉接頭本體部12，環形溝槽121，密封圈122，轉接頭連接部13，氣管接頭2，第二氣流通道21，氣管接頭本體部22，氣管接頭連接部23，電池箱200，閥座2011。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

在本實用新型的描述中，需要理解的是，術語“中心”、“頂”、“底”、“內”、“外”、“長度”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接或可以互相通訊；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

下面結合附圖并參考具體實施例描述本實用新型。

首先結合圖1-圖4描述本實用新型實施例的氣密檢測轉接裝置100。

如圖1-圖4所示，本實用新型實施例的氣密檢測轉接裝置100可以包括氣密測試轉接頭1和氣管接頭2，電池箱200可以包括安全閥，安全閥可以包括防水透氣閥、閥座2011、安裝螺母以及密封墊。

閥座可以與電池箱200通過安裝螺母固定，防水透氣閥可以與閥座2011螺紋固定，防水透氣閥內可以設有聚四氟乙烯(PTFE)膜，且防水透氣閥內可以具備防水、透氣以及泄壓的功能。密封墊可以設在防水透氣閥與閥座2011之間，由此可以防止外界水、灰塵進入電池箱200內。

當人員需要對電池箱200進行氣密性測試時，可以先將電池箱200的安全閥中安裝在閥座2011的防水透氣閥和密封墊拆除，再將氣密檢測轉接裝置100安裝在安全閥的閥座2011上。

如圖1和圖2所示，人員在裝配氣密檢測轉接裝置100時，首先可以將氣密測試轉接頭1的一端與電池箱200的安全閥的閥座2011連接配合，再將氣管接頭2的一端與氣密測試轉接頭1連接配合，由此可以將氣密檢測裝置與氣管接頭2的另一端連接配合。

如圖2和圖3所示，氣密測試轉接頭1的內部可以設有貫通氣密測試轉接頭1的第一氣流通道11，閥座2011可以與電池箱200內部連通，第一氣流通道11可以通過閥座2011與電池箱200的內部連通。如圖2和圖4所示，氣管接頭2的內部可以設有貫通氣管接頭2的第二氣流通道21，第二氣流通道21可以與第一氣流通道11連通。

根據本實用新型實施例的氣密檢測轉接裝置100，通過設置具有第一氣流通道11的氣密測試轉接頭1與具有第二氣流通道21的氣管接頭2連通，電池箱200內部可以通過第一氣流通道11以及第二氣流通道21與氣密檢測裝置連通，此時電池箱200內部?jī)H能通過氣密檢測轉接裝置100與氣密檢測裝置連通，更便于氣密檢測裝置對電池箱200進行氣密性測試，從而可以降低電池箱200進行氣密性測試時的測試難度，還可以提高測試效率。

在本實用新型一些可選的實施例中，如圖2所示，第一氣流通道11可以沿長度方向貫通氣密測試轉接頭1，第二氣流通道21可以沿長度方向貫通氣管接頭2。由此可以保證電池箱200內部通過氣密檢測轉接裝置100的長度方向與電池箱200外的氣密檢測裝置連通，進而氣體在氣密檢測轉接裝置100內流動更方便，提高了氣密性測試時的測試效率。

在本實用新型一些可選的實施例中，如圖2和圖3所示，氣密測試轉接頭1可以包括轉接頭本體部12和轉接頭連接部13，轉接頭連接部13的周壁可以設有外螺紋，閥座2011內可以設有與轉接頭連接部13相對應的內螺紋，轉接頭連接部13可以與閥座2011螺紋連接，從而氣密測試轉接頭1可以與電池箱200螺紋連接。由此，轉接頭連接部13與電池箱200的安裝和拆卸更加方便。

在一些具體的實施例中，如圖3所示，轉接頭本體部12和轉接頭連接部13均可以為柱體，且轉接頭本體部12的半徑可以大于轉接頭連接部13的半徑，轉接頭本體部12與轉接頭連接部13可以同軸設置。

如圖1和圖2所示，人員在安裝氣密測試轉接頭1時，可以將轉接頭連接部13旋入閥座2011內，且閥座2011的頂部可以止抵在轉接頭本體部12的底部，由此轉接頭本體部12可在轉接頭連接部13與閥座2011安裝時進行定位，而且轉接頭連接部13與閥座2011安裝更方便。

在一些具體的實施例中，如圖2所示，轉接頭本體部12在與閥座2011接觸的位置可以設有環形溝槽121，而且環形溝槽121可以環繞轉接頭連接部13設置，環形溝槽121內可以設有密封圈122。

如圖2所示，當閥座2011的頂部止抵在轉接頭本體部12的底部時，閥座2011的頂部可以封堵環形溝槽121并壓緊密封圈122，由此可以保證轉接頭連接部13與閥座2011的連接處具有良好的密封性，防止電池箱200在進行氣密性測試時電池箱200內的氣體從氣密測試轉接頭1與電池箱200連接處逸散，提高了氣密性測試的測試效率。

在本實用新型一些可選的實施例中，如圖2所示，第一氣流通道11朝向氣管接頭2的部分可以形成容納腔111，容納腔111可以有第一氣流通道11的頂部的一部分形成，容納腔111的內徑可以大于第一氣流通道11中其他部分的內徑。氣管接頭2可以至少部分地定位在容納腔111內。

需要說明的是，在一些具體的實施例中，氣管接頭2可以與容納腔111螺紋配合，而在另一些具體的實施例中，氣管接頭2也可以通過銷軸結構定位在容納腔111內。由此，容納腔111可以使氣密測試轉接頭1與氣管接頭2連接。

在本實用新型一些可選的實施例中，如圖2和圖4所示，氣管接頭2可以包括氣管接頭本體部22和氣管接頭連接部23，氣管接頭連接部23的周壁可以設有外螺紋，容納腔111內可以設有與轉接頭連接部13相對應的內螺紋，氣管接頭連接部23可以與容納腔111螺紋連接，從而氣管接頭2與氣密測試轉接頭1可以螺紋連接，這樣可以使得氣管接頭2與氣密測試轉接頭1的安裝和拆卸更加方便。

在一些具體的實施例中，如圖4所示，氣管接頭本體部22和氣管接頭連接部23均可以為柱體，而且氣管接頭本體部22的半徑可以大于氣管接頭連接部23的半徑，氣管接頭本體部22與氣管接頭連接部23可以同軸設置。

如圖1和圖2所示，人員在安裝氣管接頭2時，可以將氣管接頭連接部23旋入容納腔111內，而且容納腔111的頂部可以止抵在氣管接頭本體部22的底部，由此氣管接頭本體部22可在氣管接頭連接部23與容納腔111安裝時進行定位，而且氣管接頭連接部23與容納腔111安裝更方便。

更加具體地，氣管接頭連接部23可以在與容納腔111的周壁的配合處纏繞有密封膠帶(圖中未示出)，由此可以在氣管接頭2與氣密測試轉接頭1連接時增強氣管接頭2與氣密測試轉接頭1連接處的氣密性，防止電池箱200在進行氣密性測試時電池箱200內的氣體從氣密測試轉接頭1與氣管接頭2連接處逸散，提高了氣密性測試的測試效率。

更加具體地，密封膠帶可以為生料帶，由此密封膠帶造價便宜，且保證密封膠帶具有良好的密封性。
